Druckfeder D-354A Federstahl Ø 5 x 40 x 300 mm

Staffelpreise - Druckfeder D-354A

Bestellmenge	Einzelpreis [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7229 EUR
175	2,7020 EUR
250	2,6755 EUR
350	2,6149 EUR

Druckfeder Kaufen

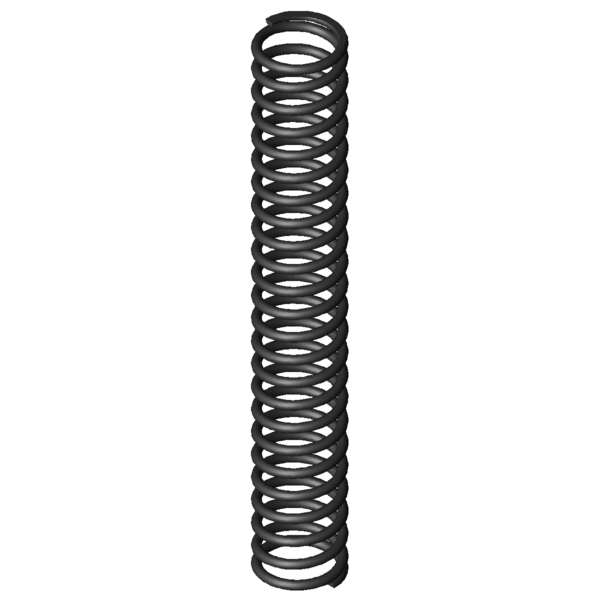

Produktbild Druckfeder D-354A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-354A

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	40	mm	Mittlerer Windungsdurchmesser
De	45	mm	Äußerer Windungsdurchmesser
Dd	34	mm	Dorndurchmesser
Dh	46,5	mm	Hülsendurchmesser
L0	300	mm	Ungespannte Länge der Feder
Lk	231,88	mm	Knicklänge
Fn	687,347	N	Höchstkraft der Feder
Ln	144,55	mm	Kleinste Länge der Feder
sn	155,45	mm	Größter Federweg bei statischer Belastung
Fndyn	638,576	N	Dynamische Höchstkraft
Lndyn	155,58	mm	Kleinste Länge dynamische Belastung
shdyn	94,68	mm	Größter Federweg dynamische Belastung
S	13,111	mm	Steigung der Feder
n	22,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	4,422	N/mm	Federrate
Gewicht	477,8442	g	Gewicht des Artikels
Fntol	38	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	37,27	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	6,26	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AJ	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-354A Federstahl Ø 5 x 40 x 300 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-354A Federstahl Ø 5 x 40 x 300 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-354A Federstahl Ø 5 x 40 x 300 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-354A Federstahl Ø 5 x 40 x 300 mm

Kraft-Weg-Berechnung Druckfeder D-354A

Anfrageformular Druckfeder D-354A Federstahl Ø 5 x 40 x 300 mm

Anfrageformular Druckfeder D-354A

Ähnliche Druckfedern im Umfeld der Druckfeder D-354A Federstahl Ø 5 x 40 x 300 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	51,2 \| 83,1 \| 50,6 \| 19,9
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	52,6 \| 83,9 \| 53,4 \| 20,4
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	43,7 \| 80,8 \| 37,0 \| 13,1
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	57,0 \| 83,9 \| 57,0 \| 30,2
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	58,9 \| 86,4 \| 58,7 \| 31,6
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	46,3 \| 80,4 \| 41,6 \| 16,8
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	48,7 \| 80,4 \| 45,2 \| 20,4
D-323A	44	340	1,811	EN 10270-1	397,539	120,5	219,5	64,7 \| 88,7 \| 64,3 \| 41,0
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	68,2 \| 84,3 \| 72,5 \| 47,9
D-323	44	340	2,203	EN 10270-1	527,547	100,5	239,5	69,8 \| 88,7 \| 70,8 \| 49,8
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	64,4 \| 88,3 \| 64,0 \| 41,0
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	54,6 \| 85,7 \| 51,5 \| 26,5
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	79,5 \| 93,2 \| 80,5 \| 64,7
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	72,3 \| 88,3 \| 67,9 \| 60,6
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	100,0 \| 100,0 \| 100,0 \| 100,0
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	87,1 \| 100,0 \| 79,0 \| 82,2
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	64,2 \| 90,0 \| 63,1 \| 39,7
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	70,7 \| 91,4 \| 72,4 \| 48,2
D-359A-20	32	300	13,479	EN 10270-1	1504,887	188,35	111,65	60,6 \| 90,4 \| 58,7 \| 32,8
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	61,4 \| 90,0 \| 61,7 \| 32,6
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	53,8 \| 83,3 \| 53,0 \| 25,2
D-364R-12	39	254	18,002	EN 10270-1	1827,231	152,5	101,5	67,9 \| 90,5 \| 65,1 \| 48,0
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	53,6 \| 85,4 \| 54,5 \| 20,9
D-389A-12	39	254	28,009	EN 10270-1	2106,913	178,78	75,22	59,3 \| 86,7 \| 60,4 \| 30,8
D-414	48	275	35,243	EN 10270-1	3194,8	184,35	90,65	45,0 \| 82,6 \| 39,9 \| 12,5
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	42,7 \| 79,6 \| 35,8 \| 12,5

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-354A

Ursprungsland: DE, German; Druckfeder D-354A
