Druckfeder D-292 Federstahl Ø 3,2 x 40 x 275 mm

Staffelpreise - Druckfeder D-292

Bestellmenge	Einzelpreis [EUR]
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Druckfeder Kaufen

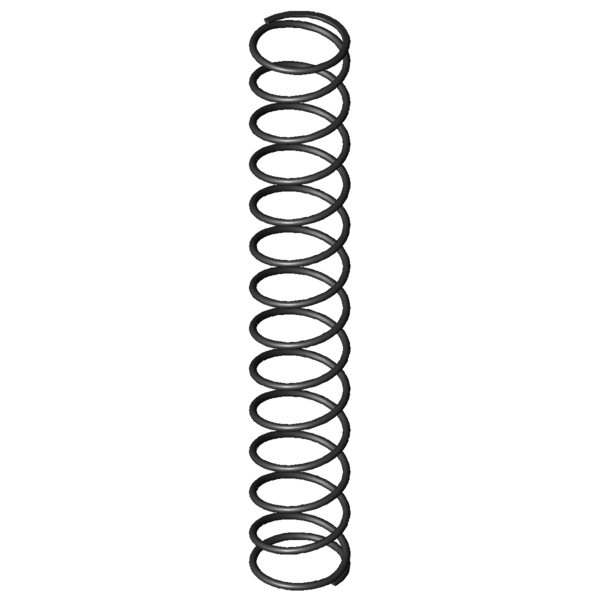

Produktbild Druckfeder D-292

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-292

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	40	mm	Mittlerer Windungsdurchmesser
De	43,2	mm	Äußerer Windungsdurchmesser
Dd	35,8	mm	Dorndurchmesser
Dh	45,3	mm	Hülsendurchmesser
L0	275	mm	Ungespannte Länge der Feder
Lk	197,7	mm	Knicklänge
Fn	287,389	N	Höchstkraft der Feder
Ln	59,78	mm	Kleinste Länge der Feder
sn	215,23	mm	Größter Federweg bei statischer Belastung
Fndyn	263,721	N	Dynamische Höchstkraft
Lndyn	77,5	mm	Kleinste Länge dynamische Belastung
shdyn	74,26	mm	Größter Federweg dynamische Belastung
S	21,744	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,335	N/mm	Federrate
Gewicht	115,8372	g	Gewicht des Artikels
Fntol	13,92	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	13,79	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	7,2	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	O	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-292 Federstahl Ø 3,2 x 40 x 275 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-292 Federstahl Ø 3,2 x 40 x 275 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-292 Federstahl Ø 3,2 x 40 x 275 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-292 Federstahl Ø 3,2 x 40 x 275 mm

Kraft-Weg-Berechnung Druckfeder D-292

Anfrageformular Druckfeder D-292 Federstahl Ø 3,2 x 40 x 275 mm

Anfrageformular Druckfeder D-292

Ähnliche Druckfedern im Umfeld der Druckfeder D-292 Federstahl Ø 3,2 x 40 x 275 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-207JD	35,5	260	0,105	EN 10270-1	23,297	38,08	221,93	45,0 \| 74,5 \| 52,5 \| 7,9
D-263V-22	46	330	0,358	EN 10270-1	97,604	57,45	272,55	56,1 \| 85,1 \| 56,5 \| 26,8
D-263Y	42	240	0,68	EN 10270-1	135,926	40,02	199,98	69,5 \| 87,5 \| 70,1 \| 50,9
D-288J	48	273	0,714	EN 10270-1	162,557	45,26	227,74	73,7 \| 92,3 \| 75,5 \| 53,5
D-288X-23	48	295	0,724	EN 10270-1	170,312	59,91	235,09	74,0 \| 92,3 \| 75,4 \| 54,3
D-289C-04	48	275	0,88	EN 10270-1	183,381	66,62	208,38	81,0 \| 96,7 \| 80,3 \| 65,9
D-292A	43,2	275	0,902	EN 10270-1	171,067	85,4	189,61	80,5 \| 100,0 \| 73,8 \| 67,6
D-288Z-15	37	279	1,135	EN 10270-1	228,4	77,74	201,26	88,0 \| 92,7 \| 86,5 \| 85,0
D-292	43,2	275	1,335	EN 10270-1	287,389	59,78	215,23	100,0 \| 100,0 \| 100,0 \| 100,0
D-313E-14	48	280	1,396	EN 10270-1	287,457	74,14	205,86	95,3 \| 92,4 \| 97,8 \| 95,6
D-298A	35,2	280	1,449	EN 10270-1	266,016	96,4	183,6	91,4 \| 93,2 \| 88,9 \| 92,2
D-298	35,2	280	1,762	EN 10270-1	351,728	80,4	199,6	85,4 \| 93,2 \| 87,2 \| 75,8
D-323A	44	340	1,811	EN 10270-1	397,539	120,5	219,5	81,8 \| 86,4 \| 85,2 \| 73,7
D-318E	49	243	2,12	EN 10270-1	350,539	77,65	165,35	76,0 \| 85,5 \| 79,4 \| 63,0
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	76,1 \| 87,9 \| 79,7 \| 60,6
D-323	44	340	2,203	EN 10270-1	527,547	100,5	239,5	73,0 \| 86,4 \| 72,2 \| 60,6
D-313J	40	248	2,289	EN 10270-1	391,102	77,14	170,86	75,1 \| 90,6 \| 76,4 \| 58,3
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	67,2 \| 83,2 \| 71,9 \| 46,7
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	64,6 \| 87,9 \| 65,0 \| 41,0
D-329A	36	250	3,537	EN 10270-1	475,275	115,64	134,36	61,3 \| 84,7 \| 61,4 \| 37,7
D-329	36	250	4,302	EN 10270-1	660,363	96,5	153,5	57,7 \| 84,7 \| 57,4 \| 31,0
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	57,0 \| 83,9 \| 57,0 \| 30,2
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	55,1 \| 83,9 \| 56,6 \| 24,8
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	43,1 \| 80,8 \| 36,4 \| 12,0

Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-292

Ursprungsland: DE, German; Druckfeder D-292
