Druckfeder D-445D Federstahl Ø 10 x 45 x 238 mm

Staffelpreise - Druckfeder D-445D

Bestellmenge	Einzelpreis [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5120 EUR
175	5,4717 EUR
250	5,3171 EUR
350	5,0170 EUR

Druckfeder Kaufen

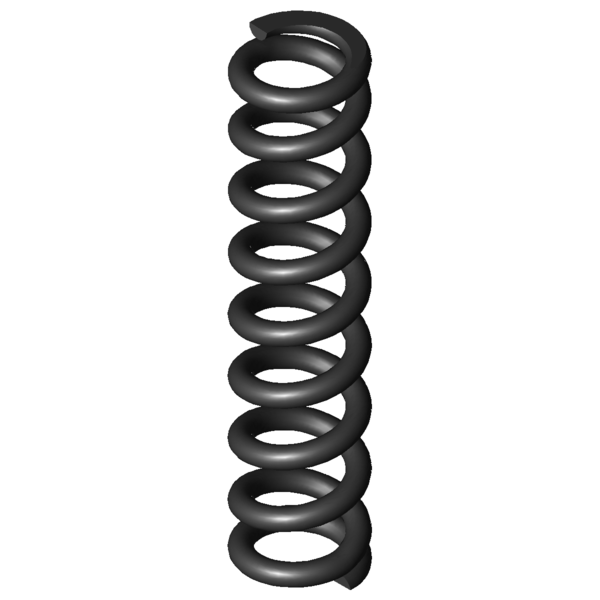

Produktbild Druckfeder D-445D

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-445D

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	45	mm	Mittlerer Windungsdurchmesser
De	55	mm	Äußerer Windungsdurchmesser
Dd	33,5	mm	Dorndurchmesser
Dh	57,6	mm	Hülsendurchmesser
L0	238	mm	Ungespannte Länge der Feder
Lk	84,8	mm	Knicklänge
Fn	6111,568	N	Höchstkraft der Feder
Ln	197	mm	Kleinste Länge der Feder
sn	41	mm	Größter Federweg bei statischer Belastung
Fndyn	4635,848	N	Dynamische Höchstkraft
Lndyn	206,9	mm	Kleinste Länge dynamische Belastung
shdyn	12,1	mm	Größter Federweg dynamische Belastung
S	30,4	mm	Steigung der Feder
n	7,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	149,063	N/mm	Federrate
Gewicht	833,7893	g	Gewicht des Artikels
Fntol	420	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	394	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,13	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AT	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-445D Federstahl Ø 10 x 45 x 238 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-445D Federstahl Ø 10 x 45 x 238 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-445D Federstahl Ø 10 x 45 x 238 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-445D Federstahl Ø 10 x 45 x 238 mm

Kraft-Weg-Berechnung Druckfeder D-445D

Anfrageformular Druckfeder D-445D Federstahl Ø 10 x 45 x 238 mm

Anfrageformular Druckfeder D-445D

Ähnliche Druckfedern im Umfeld der Druckfeder D-445D Federstahl Ø 10 x 45 x 238 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-377A	56,3	217	9,51	EN 10270-1	977,729	114,19	102,81	39,4 \| 84,0 \| 27,9 \| 6,4
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	39,5 \| 85,3 \| 26,3 \| 6,9
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	39,8 \| 78,7 \| 33,3 \| 7,5
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	43,3 \| 83,6 \| 34,5 \| 11,8
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	45,5 \| 85,6 \| 37,5 \| 13,3
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	47,7 \| 84,3 \| 41,6 \| 17,3
D-408	58	230	26,706	EN 10270-1	2620,936	131,86	98,14	50,2 \| 90,5 \| 42,3 \| 17,9
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	54,0 \| 87,7 \| 50,6 \| 23,6
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	54,5 \| 90,9 \| 48,8 \| 23,9
D-414M-04	57	230	43,17	EN 10270-1	2936,622	161,98	68,02	59,2 \| 94,4 \| 54,2 \| 29,0
D-414M-03	57	184	54,944	EN 10270-1	2905,226	131,12	52,88	62,4 \| 87,9 \| 62,5 \| 36,9
D-438	60	230	65,2	EN 10270-1	4421,375	162,19	67,81	68,7 \| 96,1 \| 66,4 \| 43,7
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	77,0 \| 92,6 \| 70,3 \| 68,0
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	83,0 \| 96,8 \| 83,4 \| 68,9
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	100,0 \| 100,0 \| 100,0 \| 100,0

Anzahl der ähnlichen Metallfedern: 14

Zolltarifnummer: 73202081; Druckfeder D-445D

Ursprungsland: DE, German; Druckfeder D-445D
