Druckfeder D-342 Federstahl Ø 5 x 63 x 275 mm

Staffelpreise - Druckfeder D-342

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

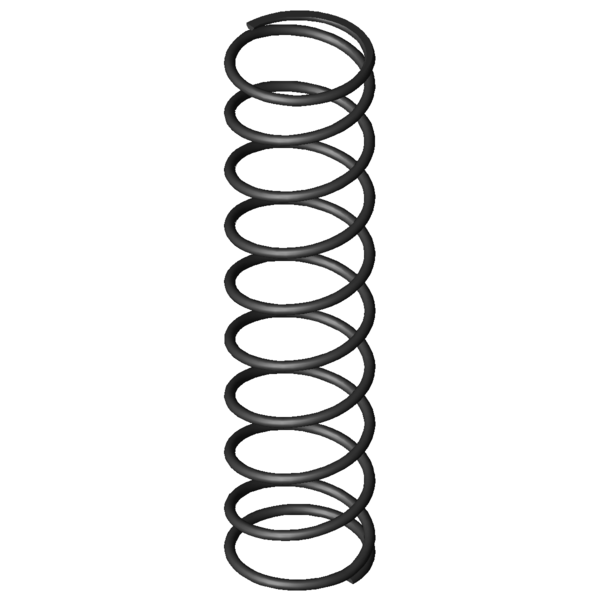

Produktbild Druckfeder D-342
Produktbild Druckfeder D-342
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-342

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63 mm Mittlerer Windungsdurchmesser
De 68 mm Äußerer Windungsdurchmesser
Dd 56,5 mm Dorndurchmesser
Dh 71 mm Hülsendurchmesser
L0 275 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 623,505 N Höchstkraft der Feder
Ln 66,87 mm Kleinste Länge der Feder
sn 208,13 mm Größter Federweg bei statischer Belastung
Fndyn 584,473 N Dynamische Höchstkraft
Lndyn 79,9 mm Kleinste Länge dynamische Belastung
shdyn 74,06 mm Größter Federweg dynamische Belastung
S 31,765 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,996 N/mm Federrate
Gewicht 322,5448 g Gewicht des Artikels
Fntol 31,1 N (+/-) Toleranz für statische Höchstkraft
Fndtol 30,78 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 7,26 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-342 Federstahl Ø 5 x 63 x 275 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-342 Federstahl Ø 5 x 63 x 275 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-342 Federstahl Ø 5 x 63 x 275 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-342 Federstahl Ø 5 x 63 x 275 mm

Kraft-Weg-Berechnung Druckfeder D-342

Anfrageformular Druckfeder D-342 Federstahl Ø 5 x 63 x 275 mm

Anfrageformular Druckfeder D-342

Ähnliche Druckfedern im Umfeld der Druckfeder D-342 Federstahl Ø 5 x 63 x 275 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-342 EN 10270-1 5 68 275 623,505 66,87 208,13 8,5 2,996 100,0 | 100,0 | 100,0 | 100,0
VD-342 1.4310 5 68 275 535,526 66,87 208,13 8,5 2,573 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-289C-04 48 275 0,88 EN 10270-1 183,381 66,62 208,38 57,4 | 78,2 | 64,6 | 29,4
D-313D 60 319 1,004 EN 10270-1 262,625 57,41 261,59 58,8 | 82,1 | 60,8 | 33,5
D-313T-01 70 312 1,067 EN 10270-1 269,705 59,28 252,72 62,3 | 88,4 | 62,8 | 35,6
D-339J-12 68 325 1,305 EN 10270-1 309,762 87,68 237,32 67,9 | 91,5 | 68,7 | 43,6
D-313T 70 233 1,649 EN 10270-1 316,372 41,18 191,82 71,3 | 87,3 | 71,5 | 55,1
D-313S-01 70 203 1,649 EN 10270-1 266,891 41,18 161,82 66,3 | 83,7 | 60,3 | 55,1
D-364R-34 69 296 2,125 EN 10270-1 320,724 145,08 150,92 75,5 | 93,6 | 62,0 | 70,9
D-339G 75 224 2,168 EN 10270-1 387,277 45,34 178,66 77,9 | 87,4 | 74,0 | 72,4
D-339Z-03 75 273 2,184 EN 10270-1 444,982 69,25 203,76 84,7 | 96,6 | 84,6 | 72,9
D-348A 55 280 2,753 EN 10270-1 425,053 125,63 154,38 85,4 | 93,0 | 71,2 | 91,9
D-364E-16 70 335 2,779 EN 10270-1 650,875 100,81 234,19 91,7 | 90,0 | 92,3 | 92,8
D-342 68 275 2,996 EN 10270-1 623,505 66,87 208,13 100,0 | 100,0 | 100,0 | 100,0
D-364R-33 69 200 3,145 EN 10270-1 309,3 101,66 98,34 76,8 | 86,9 | 48,4 | 95,2
D-369G 78,3 310 3,44 EN 10270-1 671,948 114,65 195,35 88,5 | 85,0 | 93,3 | 87,1
D-373A 69,3 340 3,469 EN 10270-1 630,407 158,29 181,71 88,5 | 86,1 | 93,1 | 86,4
D-348 55 280 4,075 EN 10270-1 781,891 88,13 191,88 84,2 | 93,0 | 86,0 | 73,5
D-364E-14 70 220 4,087 EN 10270-1 604,612 72,07 147,93 82,2 | 89,4 | 84,0 | 73,3
D-373 69,3 340 5,135 EN 10270-1 1175,608 111,04 228,96 72,1 | 86,1 | 72,0 | 58,3
D-378A 56,3 250 6,94 EN 10270-1 681,373 151,82 98,18 65,6 | 84,4 | 69,3 | 43,2
D-372 69,3 235 7,551 EN 10270-1 1173,856 79,54 155,46 63,7 | 87,6 | 63,9 | 39,7
D-389H 75 254 8,189 EN 10270-1 1289,187 96,56 157,44 61,1 | 84,8 | 62,0 | 36,6
D-378 56,3 250 10,271 EN 10270-1 1472,179 106,67 143,33 56,4 | 84,4 | 55,6 | 29,2
D-403 71 300 13,35 EN 10270-1 2198,788 135,3 164,7 53,2 | 83,3 | 53,7 | 22,4
D-414M 63 281 27,386 EN 10270-1 2793,812 178,98 102,02 42,9 | 82,0 | 35,7 | 10,9
D-433 73 285 32,594 EN 10270-1 3913,159 164,94 120,06 42,0 | 79,9 | 36,8 | 9,2
D-414 48 275 35,243 EN 10270-1 3194,8 184,35 90,65 39,2 | 77,7 | 31,5 | 8,5
D-414M-05 57 276 35,552 EN 10270-1 2956,938 192,83 83,17 39,5 | 79,7 | 30,5 | 8,4
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-342

Ursprungsland: DE, German; Druckfeder D-342
