Druckfeder D-373 Federstahl Ø 6,3 x 63 x 340 mm

Staffelpreise - Druckfeder D-373

Bestellmenge	Einzelpreis [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-373

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-373

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6,3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	63	mm	Mittlerer Windungsdurchmesser
De	69,3	mm	Äußerer Windungsdurchmesser
Dd	55	mm	Dorndurchmesser
Dh	72	mm	Hülsendurchmesser
L0	340	mm	Ungespannte Länge der Feder
Lk	140,8	mm	Knicklänge
Fn	1175,608	N	Höchstkraft der Feder
Ln	111,04	mm	Kleinste Länge der Feder
sn	228,96	mm	Größter Federweg bei statischer Belastung
Fndyn	1083,38	N	Dynamische Höchstkraft
Lndyn	129	mm	Kleinste Länge dynamische Belastung
shdyn	81,21	mm	Größter Federweg dynamische Belastung
S	26,696	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	5,135	N/mm	Federrate
Gewicht	707,1472	g	Gewicht des Artikels
Fntol	51,7	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	51	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	6,65	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AM	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-373 Federstahl Ø 6,3 x 63 x 340 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-373 Federstahl Ø 6,3 x 63 x 340 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-373 Federstahl Ø 6,3 x 63 x 340 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-373 Federstahl Ø 6,3 x 63 x 340 mm

Kraft-Weg-Berechnung Druckfeder D-373

Anfrageformular Druckfeder D-373 Federstahl Ø 6,3 x 63 x 340 mm

Anfrageformular Druckfeder D-373

Ähnliche Druckfedern im Umfeld der Druckfeder D-373 Federstahl Ø 6,3 x 63 x 340 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	54,2 \| 80,0 \| 60,8 \| 22,0
D-339H	75	380	1,255	EN 10270-1	386,821	71,76	308,24	54,2 \| 84,4 \| 53,6 \| 24,4
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	58,4 \| 88,4 \| 61,4 \| 25,4
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	57,9 \| 87,9 \| 59,1 \| 26,8
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	58,3 \| 80,0 \| 62,5 \| 32,5
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	63,9 \| 87,9 \| 64,1 \| 39,7
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	59,9 \| 91,8 \| 46,6 \| 41,4
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	73,7 \| 92,8 \| 75,1 \| 53,2
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	75,2 \| 94,9 \| 76,6 \| 54,1
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	72,1 \| 86,1 \| 72,0 \| 58,3
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	77,2 \| 93,2 \| 71,2 \| 67,0
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	78,0 \| 100,0 \| 66,5 \| 67,6
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	82,6 \| 91,2 \| 84,2 \| 72,4
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	92,3 \| 88,8 \| 90,4 \| 97,7
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	100,0 \| 100,0 \| 100,0 \| 100,0
D-379A	56,3	365	5,706	EN 10270-1	1044,68	181,92	183,08	88,6 \| 91,5 \| 84,4 \| 90,0
D-379	56,3	365	6,94	EN 10270-1	1479,452	151,82	213,18	83,9 \| 91,5 \| 86,3 \| 74,0
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	77,6 \| 87,6 \| 80,6 \| 64,6
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	63,1 \| 88,2 \| 62,7 \| 38,5
D-409	58	340	18,045	EN 10270-1	2752,3	187,47	152,53	56,9 \| 87,5 \| 54,7 \| 28,5
D-434	73	410	22,023	EN 10270-1	3864,709	234,51	175,49	52,4 \| 80,3 \| 53,5 \| 23,3
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	47,8 \| 81,2 \| 43,3 \| 18,7
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	45,9 \| 80,6 \| 41,2 \| 15,8
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	43,3 \| 82,7 \| 35,6 \| 11,7
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	42,5 \| 79,3 \| 36,9 \| 11,3
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	41,1 \| 77,7 \| 35,9 \| 9,6
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	38,4 \| 77,2 \| 30,5 \| 7,6
D-508	60	360	68,53	EN 10270-1	7401,2	252	108	39,5 \| 79,4 \| 31,5 \| 7,5

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-373

Ursprungsland: DE, German; Druckfeder D-373

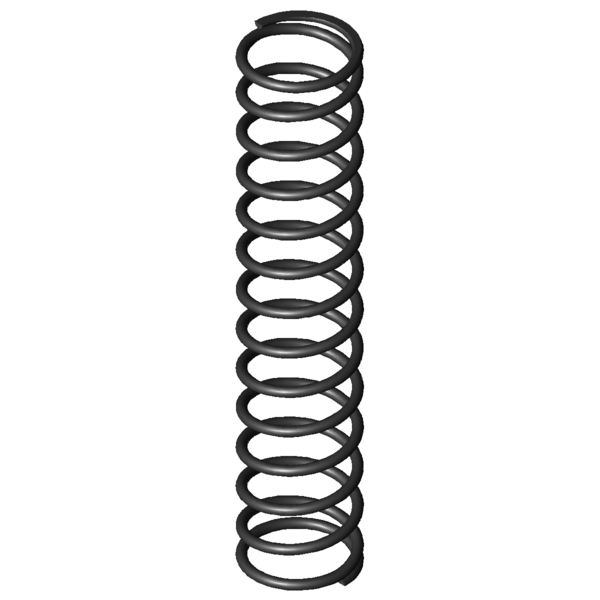

Produktbild - Druckfedern D-373
