Druckfeder D-439 Federstahl Ø 10 x 50 x 335 mm

Staffelpreise - Druckfeder D-439

Bestellmenge Einzelpreis [EUR]
1 20,4700 EUR
2 16,3100 EUR
3 13,5600 EUR
7 11,6800 EUR
17 10,4200 EUR
37 9,2500 EUR
75 9,0900 EUR
125 9,1129 EUR
175 8,9972 EUR
250 8,7744 EUR
350 8,4586 EUR

Druckfeder Kaufen

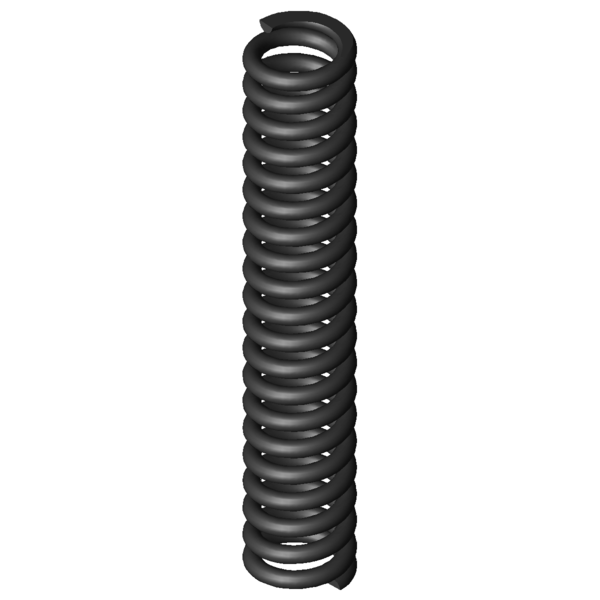

Produktbild Druckfeder D-439
Produktbild Druckfeder D-439
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-439

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 60 mm Äußerer Windungsdurchmesser
Dd 38 mm Dorndurchmesser
Dh 62 mm Hülsendurchmesser
L0 335 mm Ungespannte Länge der Feder
Lk 234,56 mm Knicklänge
Fn 4606,402 N Höchstkraft der Feder
Ln 230,44 mm Kleinste Länge der Feder
sn 104,56 mm Größter Federweg bei statischer Belastung
Fndyn 4045,924 N Dynamische Höchstkraft
Lndyn 243,16 mm Kleinste Länge dynamische Belastung
shdyn 40,15 mm Größter Federweg dynamische Belastung
S 17,568 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 44,054 N/mm Federrate
Gewicht 1999,1439 g Gewicht des Artikels
Fntol 290 N (+/-) Toleranz für statische Höchstkraft
Fndtol 282 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,03 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe BA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-439 Federstahl Ø 10 x 50 x 335 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-439 Federstahl Ø 10 x 50 x 335 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-439 Federstahl Ø 10 x 50 x 335 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-439 Federstahl Ø 10 x 50 x 335 mm

Kraft-Weg-Berechnung Druckfeder D-439

Anfrageformular Druckfeder D-439 Federstahl Ø 10 x 50 x 335 mm

Anfrageformular Druckfeder D-439

Ähnliche Druckfedern im Umfeld der Druckfeder D-439 Federstahl Ø 10 x 50 x 335 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-439 EN 10270-1 10 60 335 4606,402 230,44 104,56 18,5 44,054 100,0 | 100,0 | 100,0 | 100,0
VD-439 1.4310 10 60 335 3956,419 230,44 104,56 18,5 37,838 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-348A 55 280 2,753 EN 10270-1 425,053 125,63 154,38 39,9 | 75,1 | 38,5 | 6,2
D-364E-16 70 335 2,779 EN 10270-1 650,875 100,81 234,19 38,6 | 80,2 | 29,4 | 6,3
D-339N 50 299 2,861 EN 10270-1 579,623 96,42 202,58 37,0 | 72,5 | 32,1 | 6,5
D-342 68 275 2,996 EN 10270-1 623,505 66,87 208,13 37,4 | 73,4 | 31,9 | 6,8
D-373A 69,3 340 3,469 EN 10270-1 630,407 158,29 181,71 42,1 | 82,7 | 35,6 | 7,9
D-364J 60 341 3,715 EN 10270-1 831,004 117,33 223,67 41,7 | 84,4 | 32,4 | 8,4
D-348 55 280 4,075 EN 10270-1 781,891 88,13 191,88 40,0 | 75,1 | 35,7 | 9,2
D-373 69,3 340 5,135 EN 10270-1 1175,608 111,04 228,96 43,3 | 82,7 | 35,6 | 11,7
D-379A 56,3 365 5,706 EN 10270-1 1044,68 181,92 183,08 45,2 | 82,9 | 39,9 | 13,0
D-379 56,3 365 6,94 EN 10270-1 1479,452 151,82 213,18 46,4 | 82,9 | 40,6 | 15,8
D-403 71 300 13,35 EN 10270-1 2198,788 135,3 164,7 56,9 | 84,7 | 55,6 | 30,3
D-409 58 340 18,045 EN 10270-1 2752,3 187,47 152,53 65,6 | 91,7 | 64,1 | 41,0
D-414M 63 281 27,386 EN 10270-1 2793,812 178,98 102,02 77,0 | 89,7 | 79,1 | 62,2
D-414M-05 57 276 35,552 EN 10270-1 2956,938 192,83 83,17 80,6 | 89,1 | 71,9 | 80,7
D-439 60 335 44,054 EN 10270-1 4606,402 230,44 104,56 100,0 | 100,0 | 100,0 | 100,0
D-508 60 360 68,53 EN 10270-1 7401,2 252 108 79,5 | 94,7 | 79,5 | 64,3
D-506 60 250 101,424 EN 10270-1 7302,517 178 72 66,0 | 88,5 | 66,0 | 43,4
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-439

Ursprungsland: DE, German; Druckfeder D-439
