Druckfeder D-409 Federstahl Ø 8 x 50 x 340 mm

Staffelpreise - Druckfeder D-409

Bestellmenge Einzelpreis [EUR]
1 17,2900 EUR
2 13,7700 EUR
3 10,0900 EUR
7 8,3300 EUR
17 7,1500 EUR
37 6,1700 EUR
75 6,0800 EUR
125 6,0685 EUR
175 6,0249 EUR
250 5,8410 EUR
350 5,6505 EUR

Druckfeder Kaufen

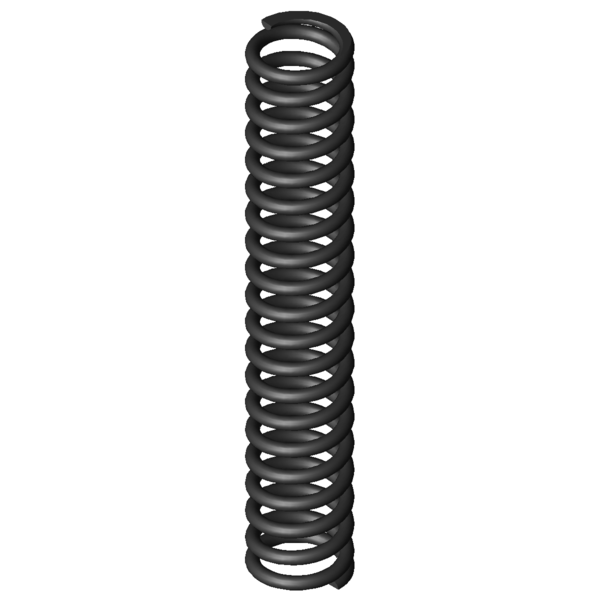

Produktbild Druckfeder D-409
Produktbild Druckfeder D-409
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-409

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 58 mm Äußerer Windungsdurchmesser
Dd 40,8 mm Dorndurchmesser
Dh 59,5 mm Hülsendurchmesser
L0 340 mm Ungespannte Länge der Feder
Lk 241,85 mm Knicklänge
Fn 2752,3 N Höchstkraft der Feder
Ln 187,47 mm Kleinste Länge der Feder
sn 152,53 mm Größter Federweg bei statischer Belastung
Fndyn 2454,058 N Dynamische Höchstkraft
Lndyn 204 mm Kleinste Länge dynamische Belastung
shdyn 51,85 mm Größter Federweg dynamische Belastung
S 17,946 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 18,045 N/mm Federrate
Gewicht 1279,4521 g Gewicht des Artikels
Fntol 136 N (+/-) Toleranz für statische Höchstkraft
Fndtol 133 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,3 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AU - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-409 Federstahl Ø 8 x 50 x 340 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-409 Federstahl Ø 8 x 50 x 340 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-409 Federstahl Ø 8 x 50 x 340 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-409 Federstahl Ø 8 x 50 x 340 mm

Kraft-Weg-Berechnung Druckfeder D-409

Anfrageformular Druckfeder D-409 Federstahl Ø 8 x 50 x 340 mm

Anfrageformular Druckfeder D-409

Ähnliche Druckfedern im Umfeld der Druckfeder D-409 Federstahl Ø 8 x 50 x 340 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-409 EN 10270-1 8 58 340 2752,3 187,47 152,53 18,5 18,045 100,0 | 100,0 | 100,0 | 100,0
VD-409 1.4310 8 58 340 2363,939 187,47 152,53 18,5 15,498 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-323 44 340 2,203 EN 10270-1 527,547 100,5 239,5 43,0 | 75,3 | 41,4 | 12,2
D-349A 55 410 2,264 EN 10270-1 587,196 150,63 259,38 44,2 | 80,1 | 40,1 | 12,5
D-348A 55 280 2,753 EN 10270-1 425,053 125,63 154,38 50,8 | 79,9 | 57,1 | 15,3
D-349 55 410 2,753 EN 10270-1 782,992 125,63 284,38 45,5 | 80,1 | 41,0 | 15,3
D-364E-16 70 335 2,779 EN 10270-1 650,875 100,81 234,19 47,7 | 83,4 | 44,4 | 15,4
D-339N 50 299 2,861 EN 10270-1 579,623 96,42 202,58 46,9 | 76,8 | 48,2 | 15,9
D-373A 69,3 340 3,469 EN 10270-1 630,407 158,29 181,71 53,4 | 87,5 | 53,4 | 19,2
D-364J 60 341 3,715 EN 10270-1 831,004 117,33 223,67 52,7 | 88,4 | 49,2 | 20,6
D-348 55 280 4,075 EN 10270-1 781,891 88,13 191,88 52,1 | 79,9 | 54,0 | 22,6
D-373 69,3 340 5,135 EN 10270-1 1175,608 111,04 228,96 56,9 | 87,5 | 54,7 | 28,5
D-379A 56,3 365 5,706 EN 10270-1 1044,68 181,92 183,08 60,6 | 89,7 | 60,6 | 31,6
D-379 56,3 365 6,94 EN 10270-1 1479,452 151,82 213,18 63,6 | 89,7 | 62,7 | 38,5
D-378A 56,3 250 6,94 EN 10270-1 681,373 151,82 98,18 55,4 | 83,1 | 44,6 | 38,5
D-378 56,3 250 10,271 EN 10270-1 1472,179 106,67 143,33 71,3 | 83,1 | 73,7 | 56,9
D-409 58 340 18,045 EN 10270-1 2752,3 187,47 152,53 100,0 | 100,0 | 100,0 | 100,0
D-414M 63 281 27,386 EN 10270-1 2793,812 178,98 102,02 78,8 | 87,9 | 82,7 | 65,9
D-414M-05 57 276 35,552 EN 10270-1 2956,938 192,83 83,17 71,3 | 89,4 | 73,8 | 50,8
D-439 60 335 44,054 EN 10270-1 4606,402 230,44 104,56 65,6 | 91,7 | 64,1 | 41,0
D-508 60 360 68,53 EN 10270-1 7401,2 252 108 56,1 | 87,9 | 54,0 | 26,3
D-506 60 250 101,424 EN 10270-1 7302,517 178 72 47,1 | 81,0 | 42,4 | 17,8
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-409

Ursprungsland: DE, German; Druckfeder D-409
