Druckfeder D-349 Federstahl Ø 5 x 50 x 410 mm

Staffelpreise - Druckfeder D-349

Bestellmenge	Einzelpreis [EUR]
1	14,1400 EUR
2	11,2600 EUR
3	6,8900 EUR
7	4,8200 EUR
17	3,2500 EUR
37	2,7900 EUR
75	2,7600 EUR
125	2,7229 EUR
175	2,7020 EUR
250	2,6755 EUR
350	2,6149 EUR

Druckfeder Kaufen

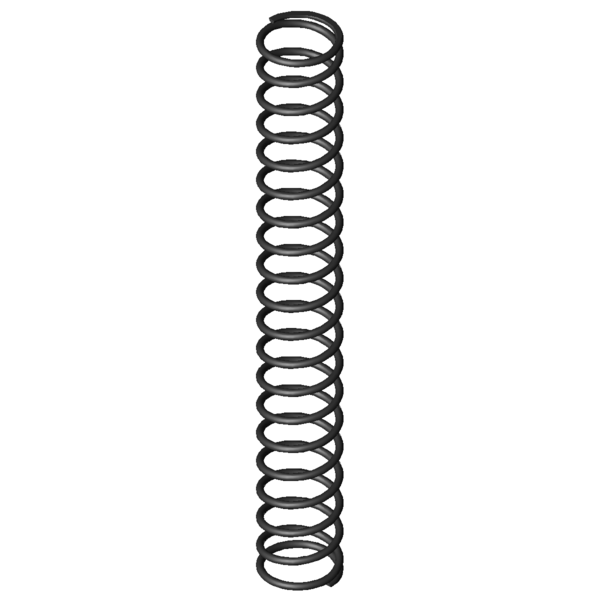

Produktbild Druckfeder D-349

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-349

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50	mm	Mittlerer Windungsdurchmesser
De	55	mm	Äußerer Windungsdurchmesser
Dd	43,7	mm	Dorndurchmesser
Dh	56,8	mm	Hülsendurchmesser
L0	410	mm	Ungespannte Länge der Feder
Lk	334,38	mm	Knicklänge
Fn	782,992	N	Höchstkraft der Feder
Ln	125,63	mm	Kleinste Länge der Feder
sn	284,38	mm	Größter Federweg bei statischer Belastung
Fndyn	718,632	N	Dynamische Höchstkraft
Lndyn	149	mm	Kleinste Länge dynamische Belastung
shdyn	98,69	mm	Größter Federweg dynamische Belastung
S	21,892	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,753	N/mm	Federrate
Gewicht	499,786	g	Gewicht des Artikels
Fntol	33,78	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	33,3	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	8	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AJ	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-349 Federstahl Ø 5 x 50 x 410 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-349 Federstahl Ø 5 x 50 x 410 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-349 Federstahl Ø 5 x 50 x 410 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-349 Federstahl Ø 5 x 50 x 410 mm

Kraft-Weg-Berechnung Druckfeder D-349

Anfrageformular Druckfeder D-349 Federstahl Ø 5 x 50 x 410 mm

Anfrageformular Druckfeder D-349

Ähnliche Druckfedern im Umfeld der Druckfeder D-349 Federstahl Ø 5 x 50 x 410 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-289C	55	497	0,496	EN 10270-1	206,542	80,46	416,54	49,2 \| 82,2 \| 47,3 \| 18,0
D-313E	60	516	0,615	EN 10270-1	262,67	89,12	426,88	51,2 \| 81,0 \| 50,1 \| 22,3
D-293A	43,2	405	0,742	EN 10270-1	224,422	102,48	302,53	56,2 \| 80,4 \| 61,3 \| 26,9
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	55,7 \| 79,6 \| 58,1 \| 29,4
D-293	43,2	405	0,902	EN 10270-1	288,356	85,4	319,61	58,7 \| 80,4 \| 62,9 \| 32,8
D-318A	54	490	0,927	EN 10270-1	335,592	128,09	361,91	60,6 \| 87,3 \| 60,7 \| 33,7
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	60,9 \| 83,7 \| 64,5 \| 34,7
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	59,9 \| 80,5 \| 62,8 \| 36,5
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	61,4 \| 86,6 \| 56,6 \| 41,0
D-318	54	490	1,128	EN 10270-1	432,23	106,74	383,26	64,3 \| 87,3 \| 64,7 \| 41,0
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	70,4 \| 92,4 \| 68,9 \| 50,0
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	73,6 \| 86,6 \| 73,5 \| 60,6
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	84,3 \| 92,4 \| 86,4 \| 74,0
D-349A	55	410	2,264	EN 10270-1	587,196	150,63	259,38	88,4 \| 100,0 \| 83,1 \| 82,2
D-349	55	410	2,753	EN 10270-1	782,992	125,63	284,38	100,0 \| 100,0 \| 100,0 \| 100,0
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	84,5 \| 84,6 \| 72,6 \| 96,2
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	83,0 \| 88,6 \| 86,4 \| 74,1
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	80,2 \| 89,4 \| 83,7 \| 67,6
D-379A	56,3	365	5,706	EN 10270-1	1044,68	181,92	183,08	68,9 \| 88,7 \| 69,7 \| 48,3
D-379	56,3	365	6,94	EN 10270-1	1479,452	151,82	213,18	64,1 \| 88,7 \| 63,9 \| 39,7
D-404	71	435	9,021	EN 10270-1	2186,881	192,57	242,43	56,4 \| 78,1 \| 60,5 \| 30,5
D-409	58	340	18,045	EN 10270-1	2752,3	187,47	152,53	45,5 \| 80,1 \| 41,0 \| 15,3
D-409AD	56	510	20,395	EN 10270-1	3140,891	356	154	44,5 \| 80,4 \| 39,5 \| 13,5
D-434	73	410	22,023	EN 10270-1	3864,709	234,51	175,49	42,9 \| 75,1 \| 41,0 \| 12,5
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	35,9 \| 74,5 \| 26,9 \| 6,2
D-508	60	360	68,53	EN 10270-1	7401,2	252	108	34,4 \| 75,0 \| 24,3 \| 4,0

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-349

Ursprungsland: DE, German; Druckfeder D-349
