Druckfeder D-554 Federstahl Ø 12 x 63 x 295 mm

Staffelpreise - Druckfeder D-554

Bestellmenge	Einzelpreis [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-554

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-554

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	12	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	63	mm	Mittlerer Windungsdurchmesser
De	75	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	295	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	6745,042	N	Höchstkraft der Feder
Ln	195,2	mm	Kleinste Länge der Feder
sn	99,8	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	22,64	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	67,587	N/mm	Federrate
Gewicht	2565,6136	g	Gewicht des Artikels
Fntol	385	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,8	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,21	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-554 Federstahl Ø 12 x 63 x 295 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-554 Federstahl Ø 12 x 63 x 295 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-554 Federstahl Ø 12 x 63 x 295 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-554 Federstahl Ø 12 x 63 x 295 mm

Kraft-Weg-Berechnung Druckfeder D-554

Anfrageformular Druckfeder D-554 Federstahl Ø 12 x 63 x 295 mm

Anfrageformular Druckfeder D-554

Ähnliche Druckfedern im Umfeld der Druckfeder D-554 Federstahl Ø 12 x 63 x 295 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	39,8 \| 75,1 \| 37,9 \| 6,4
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	38,4 \| 77,2 \| 30,5 \| 7,6
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	40,2 \| 79,2 \| 33,8 \| 7,7
D-372	69,3	235	7,551	EN 10270-1	1173,856	79,54	155,46	42,3 \| 74,9 \| 40,8 \| 11,2
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	43,4 \| 81,6 \| 37,0 \| 11,8
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	44,9 \| 81,5 \| 41,3 \| 12,1
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	45,7 \| 82,8 \| 40,2 \| 14,2
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	51,0 \| 86,6 \| 46,6 \| 19,8
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	65,0 \| 84,8 \| 69,6 \| 40,5
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	70,4 \| 92,4 \| 70,6 \| 48,2
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	65,9 \| 81,5 \| 63,6 \| 52,6
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	82,0 \| 96,7 \| 82,1 \| 67,3
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	88,2 \| 95,3 \| 89,6 \| 79,5
D-494	75	210	66,939	EN 10270-1	5382,057	129,6	80,4	88,9 \| 87,6 \| 80,2 \| 99,0
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	100,0 \| 100,0 \| 100,0 \| 100,0

Anzahl der ähnlichen Metallfedern: 14

Zolltarifnummer: 73202081; Druckfeder D-554

Ursprungsland: DE, German; Druckfeder D-554

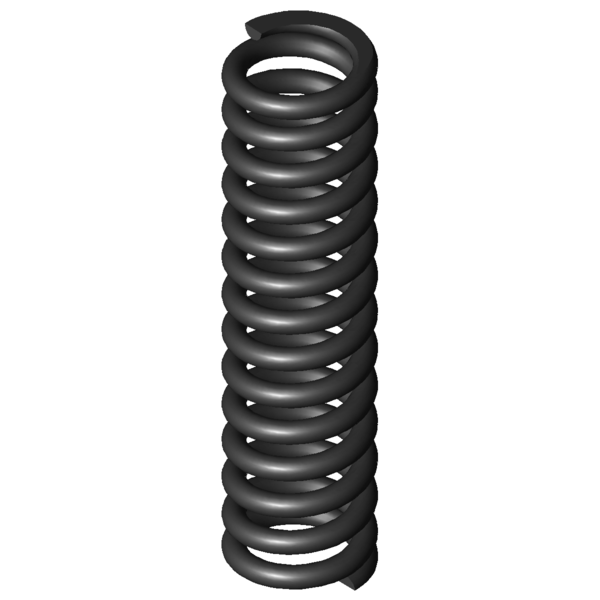

Produktbild - Druckfedern D-554
