Druckfeder D-397 Federstahl Ø 8 x 80 x 285 mm

Staffelpreise - Druckfeder D-397

Bestellmenge	Einzelpreis [EUR]
1	16,7200 EUR
2	13,3200 EUR
3	9,4800 EUR
7	7,5900 EUR
17	6,1000 EUR
37	5,2200 EUR
75	5,1800 EUR
125	5,1918 EUR
175	5,0944 EUR
250	5,0434 EUR
350	4,8174 EUR

Druckfeder Kaufen

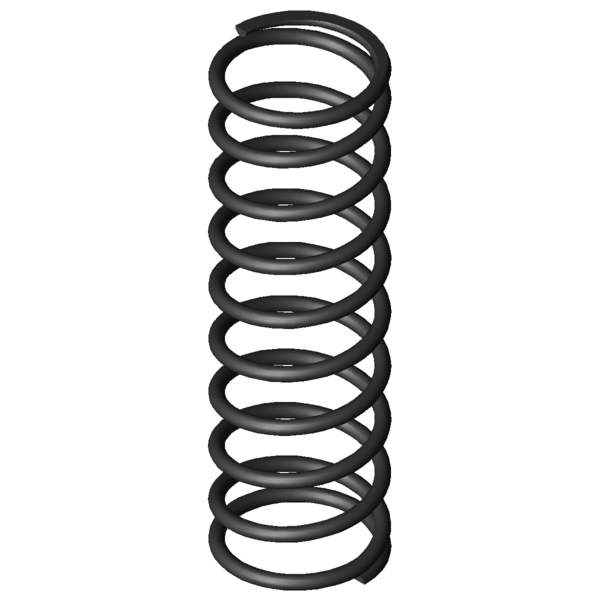

Produktbild Druckfeder D-397

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-397

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	80	mm	Mittlerer Windungsdurchmesser
De	88	mm	Äußerer Windungsdurchmesser
Dd	70	mm	Dorndurchmesser
Dh	90,8	mm	Hülsendurchmesser
L0	285	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	1764,235	N	Höchstkraft der Feder
Ln	101	mm	Kleinste Länge der Feder
sn	184	mm	Größter Federweg bei statischer Belastung
Fndyn	1653,971	N	Dynamische Höchstkraft
Lndyn	112,5	mm	Kleinste Länge dynamische Belastung
shdyn	66,12	mm	Größter Federweg dynamische Belastung
S	32,588	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	9,588	N/mm	Federrate
Gewicht	1048,5266	g	Gewicht des Artikels
Fntol	80,8	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	79,6	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	5,67	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AS	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-397 Federstahl Ø 8 x 80 x 285 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-397 Federstahl Ø 8 x 80 x 285 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-397 Federstahl Ø 8 x 80 x 285 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-397 Federstahl Ø 8 x 80 x 285 mm

Kraft-Weg-Berechnung Druckfeder D-397

Anfrageformular Druckfeder D-397 Federstahl Ø 8 x 80 x 285 mm

Anfrageformular Druckfeder D-397

Ähnliche Druckfedern im Umfeld der Druckfeder D-397 Federstahl Ø 8 x 80 x 285 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364C	95	278	2,364	EN 10270-1	524,169	56,29	221,71	55,8 \| 86,3 \| 56,4 \| 24,7
D-364R-58	90	210	2,621	EN 10270-1	332,592	83,09	126,91	51,1 \| 82,2 \| 43,9 \| 27,3
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	57,3 \| 78,8 \| 61,9 \| 31,2
D-364T	105	291	3,035	EN 10270-1	690,479	63,47	227,53	59,5 \| 86,8 \| 60,0 \| 31,6
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	62,9 \| 86,6 \| 66,1 \| 35,9
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	59,7 \| 85,8 \| 54,8 \| 38,5
D-367	86,3	355	3,688	EN 10270-1	967,989	92,5	262,5	62,2 \| 85,7 \| 62,5 \| 38,5
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	75,3 \| 94,9 \| 76,7 \| 54,4
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	71,3 \| 84,7 \| 69,7 \| 59,4
D-394C	98	285	6,734	EN 10270-1	1199,3	106,9	178,1	83,1 \| 96,6 \| 82,4 \| 70,2
D-391	108	260	7,587	EN 10270-1	1405,759	74,71	185,29	86,5 \| 90,9 \| 89,5 \| 79,1
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	88,5 \| 91,6 \| 91,1 \| 82,9
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	84,0 \| 87,3 \| 79,3 \| 85,4
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	91,7 \| 87,6 \| 90,2 \| 97,4
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	100,0 \| 100,0 \| 100,0 \| 100,0
D-399C	81	220	12,619	EN 10270-1	1523,253	99,29	120,71	80,6 \| 89,7 \| 76,0 \| 76,0
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	82,9 \| 91,9 \| 84,9 \| 71,8
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	67,3 \| 86,2 \| 69,9 \| 45,8
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	64,8 \| 89,1 \| 64,5 \| 41,0
D-484	100	290	24,891	EN 10270-1	3882,284	134,03	155,97	63,3 \| 86,3 \| 65,1 \| 38,5
D-532	110	300	26,406	EN 10270-1	4055,782	146,4	153,6	60,1 \| 80,6 \| 63,5 \| 36,3
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	60,2 \| 86,4 \| 59,3 \| 35,0
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	57,4 \| 87,7 \| 55,2 \| 29,4
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	51,4 \| 84,3 \| 48,7 \| 21,1
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	49,0 \| 82,2 \| 46,9 \| 17,8
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	45,7 \| 82,8 \| 40,2 \| 14,2

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-397

Ursprungsland: DE, German; Druckfeder D-397
