Druckfeder D-484 Federstahl Ø 11 x 89 x 290 mm

Staffelpreise - Druckfeder D-484

Bestellmenge	Einzelpreis [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Druckfeder Kaufen

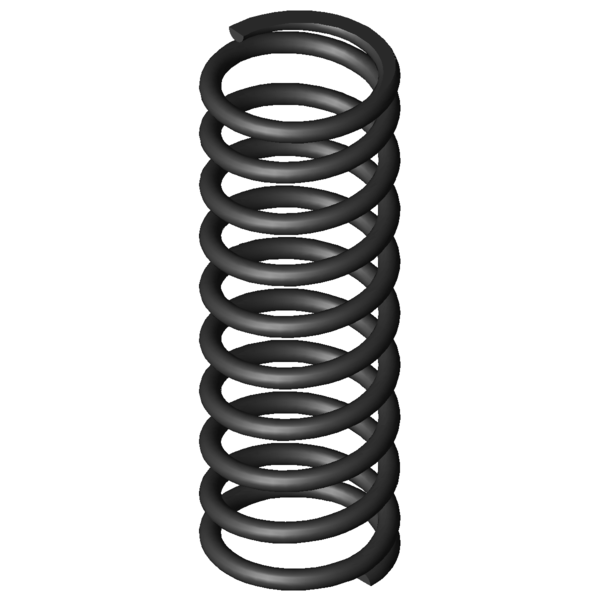

Produktbild Druckfeder D-484

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-484

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	11	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	89	mm	Mittlerer Windungsdurchmesser
De	100	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	290	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	3882,284	N	Höchstkraft der Feder
Ln	134,03	mm	Kleinste Länge der Feder
sn	155,97	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	32,824	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	24,891	N/mm	Federrate
Gewicht	2205,3873	g	Gewicht des Artikels
Fntol	185	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	4,73	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BE	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-484 Federstahl Ø 11 x 89 x 290 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-484 Federstahl Ø 11 x 89 x 290 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-484 Federstahl Ø 11 x 89 x 290 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-484 Federstahl Ø 11 x 89 x 290 mm

Kraft-Weg-Berechnung Druckfeder D-484

Anfrageformular Druckfeder D-484 Federstahl Ø 11 x 89 x 290 mm

Anfrageformular Druckfeder D-484

Ähnliche Druckfedern im Umfeld der Druckfeder D-484 Federstahl Ø 11 x 89 x 290 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	47,6 \| 74,3 \| 53,6 \| 14,8
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	52,1 \| 79,4 \| 57,9 \| 19,0
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	81,5 \| 88,6 \| 85,1 \| 70,7
D-394C	98	285	6,734	EN 10270-1	1199,3	106,9	178,1	58,7 \| 89,7 \| 59,2 \| 27,1
D-391	108	260	7,587	EN 10270-1	1405,759	74,71	185,29	58,6 \| 85,0 \| 60,2 \| 30,5
D-414D-22	120	255	8,886	EN 10270-1	1521,815	83,74	171,26	61,7 \| 84,4 \| 65,1 \| 35,7
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	70,3 \| 87,0 \| 68,8 \| 55,2
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	62,2 \| 85,7 \| 62,5 \| 38,5
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	79,6 \| 88,0 \| 80,1 \| 70,8
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	69,8 \| 80,1 \| 75,7 \| 53,6
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	70,6 \| 83,6 \| 63,4 \| 64,8
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	80,1 \| 87,0 \| 79,0 \| 74,4
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	75,9 \| 86,7 \| 56,9 \| 84,1
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	44,5 \| 76,9 \| 40,9 \| 15,8
D-484	100	290	24,891	EN 10270-1	3882,284	134,03	155,97	80,1 \| 89,7 \| 82,6 \| 68,0
D-532	110	300	26,406	EN 10270-1	4055,782	146,4	153,6	94,8 \| 93,1 \| 97,1 \| 94,3
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	84,0 \| 87,4 \| 88,1 \| 76,4
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	78,7 \| 89,7 \| 81,7 \| 64,7
D-530	110	215	40,809	EN 10270-1	4562,289	103,2	111,8	75,0 \| 85,6 \| 78,4 \| 61,0
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	38,7 \| 76,2 \| 31,7 \| 8,1
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	38,7 \| 78,4 \| 30,9 \| 6,9
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	35,3 \| 74,2 \| 26,2 \| 5,5

Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-484

Ursprungsland: DE, German; Druckfeder D-484
