Druckfeder D-422 Federstahl Ø 10 x 100 x 345 mm

Staffelpreise - Druckfeder D-422

Bestellmenge Einzelpreis [EUR]
1 20,4700 EUR
2 16,3100 EUR
3 13,5600 EUR
7 11,6800 EUR
17 10,4200 EUR
37 9,2500 EUR
75 9,0900 EUR
125 9,1129 EUR
175 8,9972 EUR
250 8,7744 EUR
350 8,4586 EUR

Druckfeder Kaufen

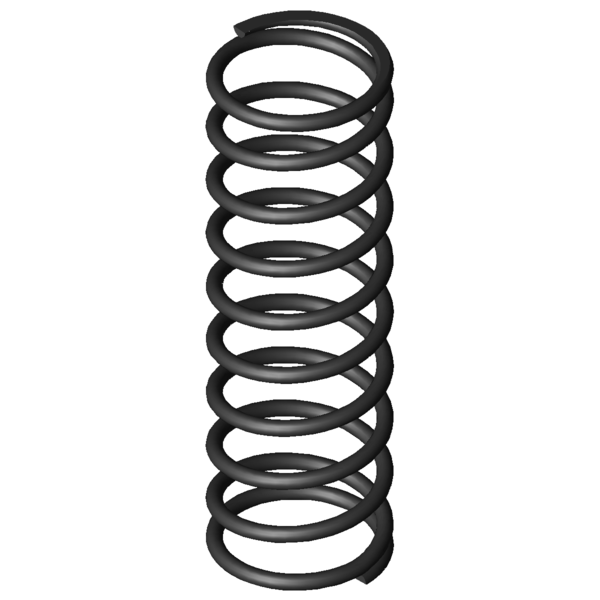

Produktbild Druckfeder D-422
Produktbild Druckfeder D-422
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-422

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 10 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 100 mm Mittlerer Windungsdurchmesser
De 110 mm Äußerer Windungsdurchmesser
Dd 88 mm Dorndurchmesser
Dh 114 mm Hülsendurchmesser
L0 345 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 2621,783 N Höchstkraft der Feder
Ln 126,25 mm Kleinste Länge der Feder
sn 218,75 mm Größter Federweg bei statischer Belastung
Fndyn 2445 N Dynamische Höchstkraft
Lndyn 141 mm Kleinste Länge dynamische Belastung
shdyn 79,74 mm Größter Federweg dynamische Belastung
S 39,412 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,985 N/mm Federrate
Gewicht 2047,9035 g Gewicht des Artikels
Fntol 118 N (+/-) Toleranz für statische Höchstkraft
Fndtol 116 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 6,63 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe BA - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-422 Federstahl Ø 10 x 100 x 345 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-422 Federstahl Ø 10 x 100 x 345 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-422 Federstahl Ø 10 x 100 x 345 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-422 Federstahl Ø 10 x 100 x 345 mm

Kraft-Weg-Berechnung Druckfeder D-422

Anfrageformular Druckfeder D-422 Federstahl Ø 10 x 100 x 345 mm

Anfrageformular Druckfeder D-422

Ähnliche Druckfedern im Umfeld der Druckfeder D-422 Federstahl Ø 10 x 100 x 345 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-422 EN 10270-1 10 110 345 2621,783 126,25 218,75 8,5 11,985 100,0 | 100,0 | 100,0 | 100,0
VD-422 1.4310 10 110 345 2251,838 126,25 218,75 8,5 10,294 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-367 86,3 355 3,688 EN 10270-1 967,989 92,5 262,5 56,8 | 79,5 | 60,1 | 30,8
D-394D 98 400 4,579 EN 10270-1 1167 145 255 62,8 | 85,1 | 65,1 | 38,2
D-389E-12 105 230 4,725 EN 10270-1 767,039 67,67 162,33 56,2 | 77,4 | 51,7 | 39,4
D-392 108 390 4,909 EN 10270-1 1390,586 106,74 283,26 65,0 | 88,9 | 65,1 | 41,0
D-389E-24 89 280 5,219 EN 10270-1 982,765 91,7 188,3 60,9 | 77,4 | 61,8 | 43,5
D-414D-24 120 390 5,75 EN 10270-1 1554,735 119,6 270,4 69,4 | 90,0 | 70,1 | 48,0
D-394C 98 285 6,734 EN 10270-1 1199,3 106,9 178,1 67,9 | 83,9 | 63,6 | 56,2
D-391 108 260 7,587 EN 10270-1 1405,759 74,71 185,29 72,3 | 84,5 | 69,2 | 63,3
D-399D 81 345 7,946 EN 10270-1 1562,981 148,29 196,71 75,2 | 84,5 | 74,8 | 66,3
D-414D-22 120 255 8,886 EN 10270-1 1521,815 83,74 171,26 75,8 | 85,2 | 68,2 | 74,1
D-414G 100 332 9,337 EN 10270-1 1931,173 125,16 206,84 84,8 | 92,4 | 84,1 | 77,9
D-416 135 315 9,484 EN 10270-1 2101,663 93,39 221,61 86,5 | 90,9 | 89,4 | 79,1
D-397 88 285 9,588 EN 10270-1 1764,235 101 184 78,9 | 80,9 | 75,7 | 80,0
D-474 125 375 11,844 EN 10270-1 2784,406 139,91 235,09 94,2 | 90,3 | 93,6 | 98,8
D-422 110 345 11,985 EN 10270-1 2621,783 126,25 218,75 100,0 | 100,0 | 100,0 | 100,0
D-428 90 370 15,918 EN 10270-1 3191,553 169,5 200,5 84,6 | 91,7 | 86,9 | 75,3
D-486 100 420 16,926 EN 10270-1 3947,997 186,75 233,25 79,6 | 88,0 | 80,1 | 70,8
D-534 110 460 17,956 EN 10270-1 4596,568 204,01 255,99 74,7 | 86,1 | 71,2 | 66,7
D-421 110 230 18,523 EN 10270-1 2616,335 88,75 141,25 78,6 | 88,9 | 82,2 | 64,7
D-484 100 290 24,891 EN 10270-1 3882,284 134,03 155,97 68,7 | 88,6 | 69,4 | 48,2
D-532 110 300 26,406 EN 10270-1 4055,782 146,4 153,6 67,6 | 90,1 | 67,4 | 45,4
D-530 110 215 40,809 EN 10270-1 4562,289 103,2 111,8 55,2 | 81,9 | 54,3 | 29,4
D-544 80 320 53,747 EN 10270-1 6652,56 196,23 123,78 51,1 | 82,9 | 48,0 | 22,3
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-422

Ursprungsland: DE, German; Druckfeder D-422
