Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Druckfeder D-534 Federstahl Ø 12 x 98 x 460 mm

Staffelpreise - Druckfeder D-534

Bestellmenge	Einzelpreis [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	32,9218 EUR
175	32,3473 EUR
250	32,2411 EUR
350	32,0835 EUR

Druckfeder Kaufen

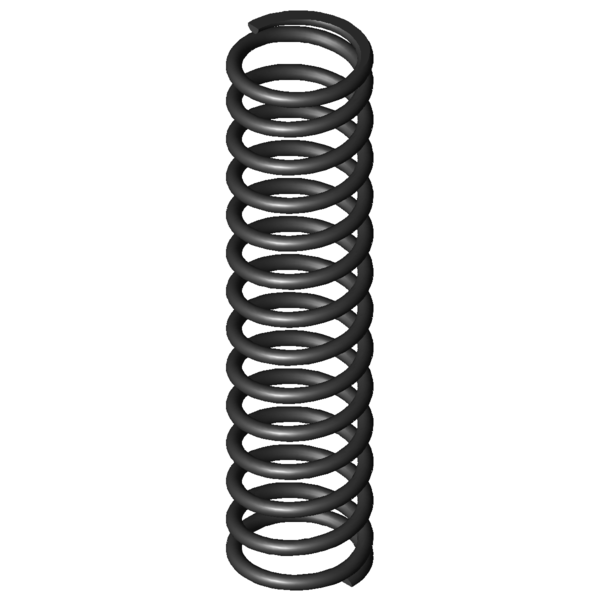

Produktbild Druckfeder D-534

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-534

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	12	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	98	mm	Mittlerer Windungsdurchmesser
De	110	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	460	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	4596,568	N	Höchstkraft der Feder
Ln	204,01	mm	Kleinste Länge der Feder
sn	255,99	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	35,84	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	17,956	N/mm	Federrate
Gewicht	3990,9544	g	Gewicht des Artikels
Fntol	195	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	7,06	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BG	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-534 Federstahl Ø 12 x 98 x 460 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-534 Federstahl Ø 12 x 98 x 460 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-534 Federstahl Ø 12 x 98 x 460 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-534 Federstahl Ø 12 x 98 x 460 mm

Kraft-Weg-Berechnung Druckfeder D-534

Anfrageformular Druckfeder D-534 Federstahl Ø 12 x 98 x 460 mm

Anfrageformular Druckfeder D-534

Ähnliche Druckfedern im Umfeld der Druckfeder D-534 Federstahl Ø 12 x 98 x 460 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-394D	98	400	4,579	EN 10270-1	1167	145	255	56,3 \| 80,9 \| 62,5 \| 25,5
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	57,1 \| 88,9 \| 56,5 \| 25,9
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	57,0 \| 83,2 \| 60,3 \| 27,3
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	58,3 \| 84,2 \| 58,9 \| 31,9
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	60,0 \| 83,8 \| 64,2 \| 32,0
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	60,6 \| 87,2 \| 60,3 \| 34,2
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	60,5 \| 78,6 \| 66,7 \| 36,3
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	66,6 \| 87,8 \| 67,2 \| 44,9
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	68,5 \| 91,8 \| 68,2 \| 45,4
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	73,7 \| 83,4 \| 77,8 \| 59,9
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	76,4 \| 87,1 \| 76,2 \| 66,0
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	74,7 \| 86,1 \| 71,2 \| 66,7
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	84,0 \| 90,9 \| 86,7 \| 74,4
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	91,4 \| 91,3 \| 88,5 \| 94,3
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	100,0 \| 100,0 \| 100,0 \| 100,0
D-532	110	300	26,406	EN 10270-1	4055,782	146,4	153,6	76,8 \| 88,4 \| 74,1 \| 68,0
D-498	75	440	30,756	EN 10270-1	5628,307	257	183	73,4 \| 85,2 \| 76,6 \| 58,4
D-546	80	460	36,316	EN 10270-1	6577,023	278,89	181,11	70,2 \| 90,9 \| 70,3 \| 49,4

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-534

Ursprungsland: DE, German; Druckfeder D-534
