Druckfeder D-417 Federstahl Ø 10 x 125 x 475 mm

Staffelpreise - Druckfeder D-417

Bestellmenge	Einzelpreis [EUR]
1	32,5200 EUR
2	25,9100 EUR
3	24,1100 EUR
7	22,2200 EUR
17	20,7400 EUR
37	19,3000 EUR
75	18,6900 EUR
125	18,6018 EUR
175	18,4546 EUR
250	17,9059 EUR
350	17,0565 EUR

Druckfeder Kaufen

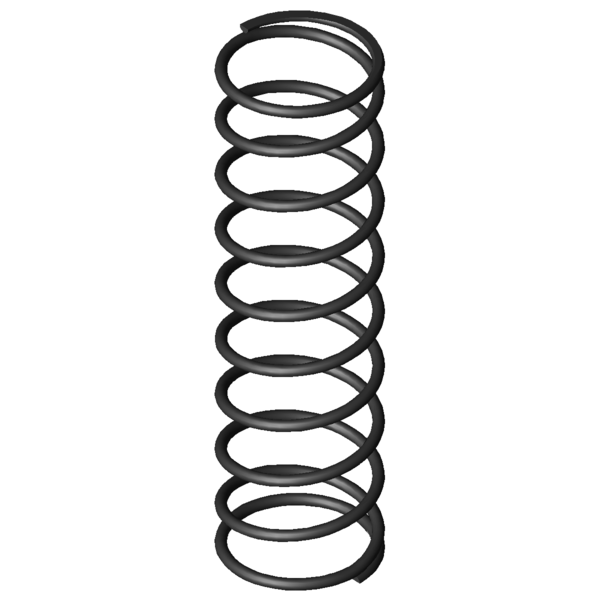

Produktbild Druckfeder D-417

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-417

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	125	mm	Mittlerer Windungsdurchmesser
De	135	mm	Äußerer Windungsdurchmesser
Dd	112	mm	Dorndurchmesser
Dh	140	mm	Hülsendurchmesser
L0	475	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2096,084	N	Höchstkraft der Feder
Ln	133,42	mm	Kleinste Länge der Feder
sn	341,58	mm	Größter Federweg bei statischer Belastung
Fndyn	2008,896	N	Dynamische Höchstkraft
Lndyn	147,63	mm	Kleinste Länge dynamische Belastung
shdyn	127,75	mm	Größter Federweg dynamische Belastung
S	54,706	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	6,136	N/mm	Federrate
Gewicht	2559,8794	g	Gewicht des Artikels
Fntol	102	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	100	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,9	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	11,54	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BC	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-417 Federstahl Ø 10 x 125 x 475 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-417 Federstahl Ø 10 x 125 x 475 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-417 Federstahl Ø 10 x 125 x 475 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-417 Federstahl Ø 10 x 125 x 475 mm

Kraft-Weg-Berechnung Druckfeder D-417

Anfrageformular Druckfeder D-417 Federstahl Ø 10 x 125 x 475 mm

Anfrageformular Druckfeder D-417

Ähnliche Druckfedern im Umfeld der Druckfeder D-417 Federstahl Ø 10 x 125 x 475 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	55,8 \| 81,1 \| 57,2 \| 29,1
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	59,9 \| 80,9 \| 65,0 \| 33,9
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	61,2 \| 74,6 \| 68,2 \| 40,9
D-389C	120	331	3,082	EN 10270-1	800,143	71,4	259,6	61,2 \| 76,2 \| 57,1 \| 50,2
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	73,5 \| 94,1 \| 74,5 \| 51,9
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	69,9 \| 81,1 \| 74,1 \| 54,4
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	76,4 \| 93,2 \| 72,1 \| 64,1
D-414B	150	389	4,335	EN 10270-1	1293,327	90,67	298,33	77,5 \| 87,3 \| 74,5 \| 70,6
D-394D	98	400	4,579	EN 10270-1	1167	145	255	72,9 \| 78,9 \| 65,2 \| 74,6
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	83,1 \| 91,9 \| 81,5 \| 75,9
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	78,4 \| 80,7 \| 74,6 \| 80,0
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	91,1 \| 84,5 \| 95,7 \| 93,3
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	85,8 \| 87,0 \| 76,7 \| 93,7
D-414D-12	135	280	6,075	EN 10270-1	1172,521	87	193	79,4 \| 83,0 \| 56,2 \| 99,0
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	100,0 \| 100,0 \| 100,0 \| 100,0
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	92,8 \| 91,7 \| 92,8 \| 93,9
D-514	165	550	6,939	EN 10270-1	2698,786	161,07	388,93	85,0 \| 83,8 \| 82,7 \| 88,4
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	83,7 \| 90,0 \| 84,9 \| 76,2
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	84,9 \| 92,2 \| 87,1 \| 75,3
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	74,8 \| 86,6 \| 70,3 \| 67,6
D-416	135	315	9,484	EN 10270-1	2101,663	93,39	221,61	78,6 \| 88,8 \| 82,3 \| 64,7
D-462	150	330	10,098	EN 10270-1	2291,813	103,04	226,96	74,4 \| 83,5 \| 79,0 \| 60,8
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	70,4 \| 87,5 \| 72,1 \| 51,8
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	68,3 \| 90,6 \| 68,5 \| 45,9
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	60,5 \| 84,5 \| 60,7 \| 36,3
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	60,6 \| 87,2 \| 60,3 \| 34,2
D-520	135	280	20,64	EN 10270-1	3570,736	107	173	55,1 \| 80,8 \| 54,7 \| 29,7

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-417

Ursprungsland: DE, German; Druckfeder D-417
