Druckfeder D-394D Federstahl Ø 8 x 90 x 400 mm

Staffelpreise - Druckfeder D-394D

Bestellmenge	Einzelpreis [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7445 EUR
175	6,6582 EUR
250	6,5812 EUR
350	6,2680 EUR

Druckfeder Kaufen

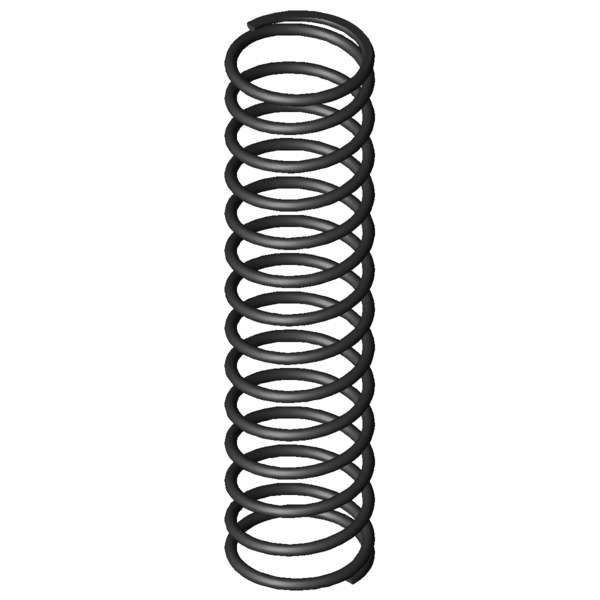

Produktbild Druckfeder D-394D

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-394D

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	90	mm	Mittlerer Windungsdurchmesser
De	98	mm	Äußerer Windungsdurchmesser
Dd	80,3	mm	Dorndurchmesser
Dh	101,4	mm	Hülsendurchmesser
L0	400	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	1167	N	Höchstkraft der Feder
Ln	145	mm	Kleinste Länge der Feder
sn	255	mm	Größter Federweg bei statischer Belastung
Fndyn	1101	N	Dynamische Höchstkraft
Lndyn	159,5	mm	Kleinste Länge dynamische Belastung
shdyn	159,2	mm	Größter Federweg dynamische Belastung
S	31,36	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	4,579	N/mm	Federrate
Gewicht	1628,961	g	Gewicht des Artikels
Fntol	66,3	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	64,1	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	10,3	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AX	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-394D Federstahl Ø 8 x 90 x 400 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-394D Federstahl Ø 8 x 90 x 400 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-394D Federstahl Ø 8 x 90 x 400 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-394D Federstahl Ø 8 x 90 x 400 mm

Kraft-Weg-Berechnung Druckfeder D-394D

Anfrageformular Druckfeder D-394D Federstahl Ø 8 x 90 x 400 mm

Anfrageformular Druckfeder D-394D

Ähnliche Druckfedern im Umfeld der Druckfeder D-394D Federstahl Ø 8 x 90 x 400 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-339H	75	380	1,255	EN 10270-1	386,821	71,76	308,24	53,8 \| 75,9 \| 57,9 \| 27,4
D-339Y	85	428	1,309	EN 10270-1	454,906	80,49	347,51	55,2 \| 80,9 \| 56,2 \| 28,6
D-364D	95	472	1,369	EN 10270-1	523,92	89,23	382,77	56,4 \| 83,5 \| 55,8 \| 29,9
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	85,1 \| 88,1 \| 85,0 \| 82,3
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	79,9 \| 89,2 \| 68,2 \| 82,2
D-364U	105	494	1,757	EN 10270-1	691,406	100,47	393,53	61,6 \| 84,4 \| 62,0 \| 38,4
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	73,1 \| 89,2 \| 74,6 \| 55,6
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	66,6 \| 86,9 \| 67,5 \| 45,4
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	69,1 \| 86,0 \| 70,4 \| 50,7
D-364C	95	278	2,364	EN 10270-1	524,169	56,29	221,71	65,3 \| 78,4 \| 65,9 \| 51,7
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	72,9 \| 81,6 \| 77,3 \| 59,7
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	79,7 \| 89,4 \| 82,8 \| 66,8
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	86,0 \| 91,9 \| 88,5 \| 77,5
D-367	86,3	355	3,688	EN 10270-1	967,989	92,5	262,5	85,3 \| 85,2 \| 90,0 \| 80,6
D-394D	98	400	4,579	EN 10270-1	1167	145	255	100,0 \| 100,0 \| 100,0 \| 100,0
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	92,1 \| 96,1 \| 87,0 \| 93,2
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	49,5 \| 77,1 \| 48,9 \| 22,5
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	84,5 \| 89,4 \| 84,7 \| 79,6
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	82,2 \| 95,8 \| 80,7 \| 70,2
D-394C	98	285	6,734	EN 10270-1	1199,3	106,9	178,1	80,7 \| 90,4 \| 83,6 \| 68,0
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	74,4 \| 89,6 \| 75,9 \| 57,6
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	69,9 \| 90,0 \| 70,8 \| 49,0
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	62,8 \| 85,1 \| 65,1 \| 38,2
D-428	90	370	15,918	EN 10270-1	3191,553	169,5	200,5	58,2 \| 88,1 \| 57,6 \| 28,8
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	58,7 \| 88,7 \| 60,5 \| 27,0
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	56,3 \| 80,9 \| 62,5 \| 25,5
D-434	73	410	22,023	EN 10270-1	3864,709	234,51	175,49	51,4 \| 84,0 \| 49,5 \| 20,8
D-484	100	290	24,891	EN 10270-1	3882,284	134,03	155,97	48,4 \| 81,1 \| 45,6 \| 18,4
D-498	75	440	30,756	EN 10270-1	5628,307	257	183	47,1 \| 80,1 \| 46,2 \| 14,9
D-546	80	460	36,316	EN 10270-1	6577,023	278,89	181,11	45,1 \| 78,4 \| 44,4 \| 12,6

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-394D

Ursprungsland: DE, German; Druckfeder D-394D
