Druckfeder D-398 Federstahl Ø 8 x 80 x 410 mm

Staffelpreise - Druckfeder D-398

Bestellmenge	Einzelpreis [EUR]
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7445 EUR
175	6,6582 EUR
250	6,5812 EUR
350	6,2680 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-398

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-398

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	80	mm	Mittlerer Windungsdurchmesser
De	88	mm	Äußerer Windungsdurchmesser
Dd	70	mm	Dorndurchmesser
Dh	90,8	mm	Hülsendurchmesser
L0	410	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	1753,88	N	Höchstkraft der Feder
Ln	141	mm	Kleinste Länge der Feder
sn	269	mm	Größter Federweg bei statischer Belastung
Fndyn	1646,3	N	Dynamische Höchstkraft
Lndyn	157,5	mm	Kleinste Länge dynamische Belastung
shdyn	97,72	mm	Größter Federweg dynamische Belastung
S	32,16	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	6,52	N/mm	Federrate
Gewicht	1447,9653	g	Gewicht des Artikels
Fntol	77,5	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	76,3	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	7,86	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AX	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-398 Federstahl Ø 8 x 80 x 410 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-398 Federstahl Ø 8 x 80 x 410 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-398 Federstahl Ø 8 x 80 x 410 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-398 Federstahl Ø 8 x 80 x 410 mm

Kraft-Weg-Berechnung Druckfeder D-398

Anfrageformular Druckfeder D-398 Federstahl Ø 8 x 80 x 410 mm

Anfrageformular Druckfeder D-398

Ähnliche Druckfedern im Umfeld der Druckfeder D-398 Federstahl Ø 8 x 80 x 410 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	52,1 \| 81,0 \| 54,0 \| 21,1
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	52,9 \| 78,7 \| 58,8 \| 21,1
D-368A	86,3	490	1,694	EN 10270-1	543,875	169	321	56,7 \| 86,8 \| 57,4 \| 26,0
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	57,4 \| 78,7 \| 62,1 \| 31,2
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	61,4 \| 88,6 \| 60,1 \| 35,6
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	62,7 \| 86,8 \| 62,8 \| 38,5
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	63,6 \| 83,8 \| 65,1 \| 41,9
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	67,2 \| 85,6 \| 69,1 \| 46,9
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	74,5 \| 93,8 \| 75,1 \| 54,4
D-367	86,3	355	3,688	EN 10270-1	967,989	92,5	262,5	73,6 \| 87,8 \| 76,4 \| 56,6
D-394D	98	400	4,579	EN 10270-1	1167	145	255	82,2 \| 95,8 \| 80,7 \| 70,2
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	65,0 \| 88,9 \| 65,1 \| 41,0
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	83,9 \| 90,5 \| 84,3 \| 77,0
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	60,9 \| 77,4 \| 61,8 \| 43,5
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	100,0 \| 100,0 \| 100,0 \| 100,0
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	75,2 \| 84,5 \| 74,8 \| 66,3
D-404	71	435	9,021	EN 10270-1	2186,881	192,57	242,43	83,0 \| 91,6 \| 85,2 \| 72,3
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	84,8 \| 92,4 \| 84,1 \| 77,9
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	78,9 \| 80,9 \| 75,7 \| 80,0
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	72,5 \| 84,6 \| 72,3 \| 60,6
D-428	90	370	15,918	EN 10270-1	3191,553	169,5	200,5	84,6 \| 91,7 \| 86,9 \| 75,3
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	79,6 \| 88,0 \| 80,1 \| 70,8
D-434	73	410	22,023	EN 10270-1	3864,709	234,51	175,49	57,5 \| 87,7 \| 55,3 \| 29,6
D-498	75	440	30,756	EN 10270-1	5628,307	257	183	51,5 \| 83,7 \| 49,6 \| 21,2
D-546	80	460	36,316	EN 10270-1	6577,023	278,89	181,11	49,1 \| 82,2 \| 47,0 \| 18,0
D-556	75	425	45,667	EN 10270-1	6741,389	277,38	147,62	45,8 \| 82,8 \| 40,4 \| 14,3
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	51,1 \| 82,9 \| 48,0 \| 22,3

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-398

Ursprungsland: DE, German; Druckfeder D-398

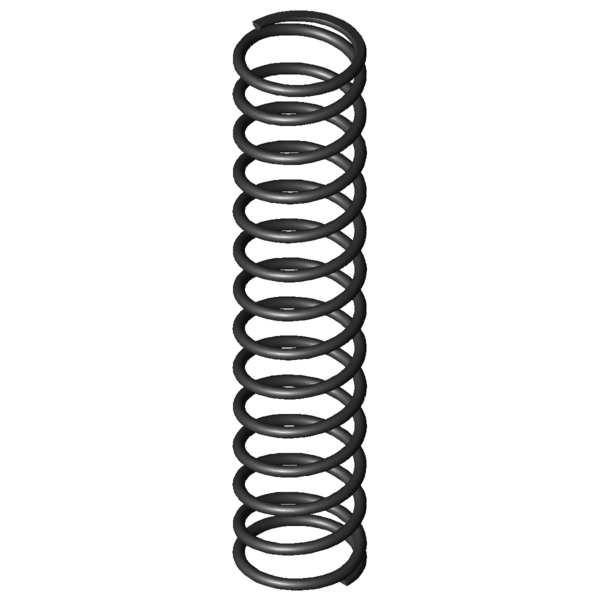

Produktbild - Druckfedern D-398
