Druckfeder D-389E-24 Federstahl Ø 7 x 82 x 280 mm

Staffelpreise - Druckfeder D-389E-24

Bestellmenge Einzelpreis [EUR]
1 16,3800 EUR
2 13,0500 EUR
3 9,0700 EUR
7 7,2200 EUR
17 5,7200 EUR
37 4,9500 EUR
75 4,9100 EUR
125 4,9440 EUR
175 4,8928 EUR
250 4,7033 EUR
350 4,5611 EUR

Druckfeder Kaufen

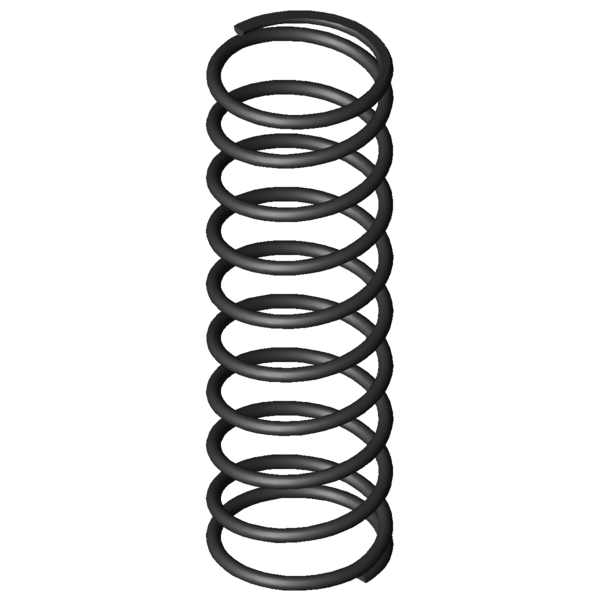

Produktbild Druckfeder D-389E-24
Produktbild Druckfeder D-389E-24
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-389E-24

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 7 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 82 mm Mittlerer Windungsdurchmesser
De 89 mm Äußerer Windungsdurchmesser
Dd 73,3 mm Dorndurchmesser
Dh 92,6 mm Hülsendurchmesser
L0 280 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 982,765 N Höchstkraft der Feder
Ln 91,7 mm Kleinste Länge der Feder
sn 188,3 mm Größter Federweg bei statischer Belastung
Fndyn 934,749 N Dynamische Höchstkraft
Lndyn 100,9 mm Kleinste Länge dynamische Belastung
shdyn 99 mm Größter Federweg dynamische Belastung
S 32,118 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 5,219 N/mm Federrate
Gewicht 822,8476 g Gewicht des Artikels
Fntol 54 N (+/-) Toleranz für statische Höchstkraft
Fndtol 53,3 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 7,5 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AR - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-389E-24 Federstahl Ø 7 x 82 x 280 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-389E-24 Federstahl Ø 7 x 82 x 280 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-389E-24 Federstahl Ø 7 x 82 x 280 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-389E-24 Federstahl Ø 7 x 82 x 280 mm

Kraft-Weg-Berechnung Druckfeder D-389E-24

Anfrageformular Druckfeder D-389E-24 Federstahl Ø 7 x 82 x 280 mm

Anfrageformular Druckfeder D-389E-24

Ähnliche Druckfedern im Umfeld der Druckfeder D-389E-24 Federstahl Ø 7 x 82 x 280 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-389E-24 EN 10270-1 7 89 280 982,765 91,7 188,3 8,5 5,219 100,0 | 100,0 | 100,0 | 100,0
VD-389E-24 1.4310 7 89 280 843,868 91,75 188,25 8,5 4,483 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-34 69 296 2,125 EN 10270-1 320,724 145,08 150,92 60,4 | 84,0 | 56,4 | 40,7
D-339Z-03 75 273 2,184 EN 10270-1 444,982 69,25 203,76 65,0 | 84,4 | 68,8 | 41,8
D-339X 85 252 2,261 EN 10270-1 454,906 50,81 201,19 66,3 | 85,6 | 69,9 | 43,3
D-364C 95 278 2,364 EN 10270-1 524,169 56,29 221,71 68,3 | 90,5 | 69,1 | 45,3
D-364R-58 90 210 2,621 EN 10270-1 332,592 83,09 126,91 62,5 | 86,5 | 50,6 | 50,2
D-342 68 275 2,996 EN 10270-1 623,505 66,87 208,13 72,1 | 82,0 | 77,0 | 57,4
D-364T 105 291 3,035 EN 10270-1 690,479 63,47 227,53 75,0 | 90,3 | 76,5 | 58,1
D-369G 78,3 310 3,44 EN 10270-1 671,948 114,65 195,35 79,2 | 89,4 | 82,4 | 65,9
D-366A 86,3 230 3,688 EN 10270-1 536,699 84,46 145,54 75,4 | 89,7 | 66,0 | 70,7
D-367 86,3 355 3,688 EN 10270-1 967,989 92,5 262,5 81,5 | 88,6 | 85,1 | 70,7
D-364R-62 77 230 4,34 EN 10270-1 656,139 78,81 151,19 80,5 | 84,8 | 73,5 | 83,2
D-389E-24 89 280 5,219 EN 10270-1 982,765 91,7 188,3 100,0 | 100,0 | 100,0 | 100,0
D-366 86,3 220 5,699 EN 10270-1 916,989 59,1 160,9 89,8 | 88,5 | 89,4 | 91,6
D-394C 98 285 6,734 EN 10270-1 1199,3 106,9 178,1 86,0 | 92,2 | 88,3 | 77,5
D-391 108 260 7,587 EN 10270-1 1405,759 74,71 185,29 80,2 | 87,6 | 84,2 | 68,8
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 78,6 | 89,3 | 81,8 | 64,7
D-389H 75 254 8,189 EN 10270-1 1289,187 96,56 157,44 78,4 | 91,7 | 79,9 | 63,7
D-414G 100 332 9,337 EN 10270-1 1931,173 125,16 206,84 70,2 | 83,7 | 71,0 | 55,9
D-397 88 285 9,588 EN 10270-1 1764,235 101 184 75,3 | 94,9 | 76,7 | 54,4
D-399C 81 220 12,619 EN 10270-1 1523,253 99,29 120,71 63,8 | 85,7 | 64,3 | 41,4
D-403 71 300 13,35 EN 10270-1 2198,788 135,3 164,7 64,0 | 86,9 | 66,1 | 39,1
D-426A 90 230 20,945 EN 10270-1 2018,65 133,62 96,38 52,8 | 83,7 | 49,9 | 24,9
D-427 90 255 23,409 EN 10270-1 3121,326 121,66 133,34 53,4 | 86,7 | 51,1 | 22,3
D-484 100 290 24,891 EN 10270-1 3882,284 134,03 155,97 52,7 | 83,1 | 54,1 | 21,0
D-532 110 300 26,406 EN 10270-1 4055,782 146,4 153,6 50,1 | 77,5 | 52,9 | 19,8
D-414M 63 281 27,386 EN 10270-1 2793,812 178,98 102,02 48,8 | 82,7 | 44,7 | 19,1
D-433 73 285 32,594 EN 10270-1 3913,159 164,94 120,06 48,0 | 83,4 | 44,4 | 16,0
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-389E-24

Ursprungsland: DE, German; Druckfeder D-389E-24
