Druckfeder D-369G Federstahl Ø 6,3 x 72 x 310 mm

Staffelpreise - Druckfeder D-369G

Bestellmenge	Einzelpreis [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Druckfeder Kaufen

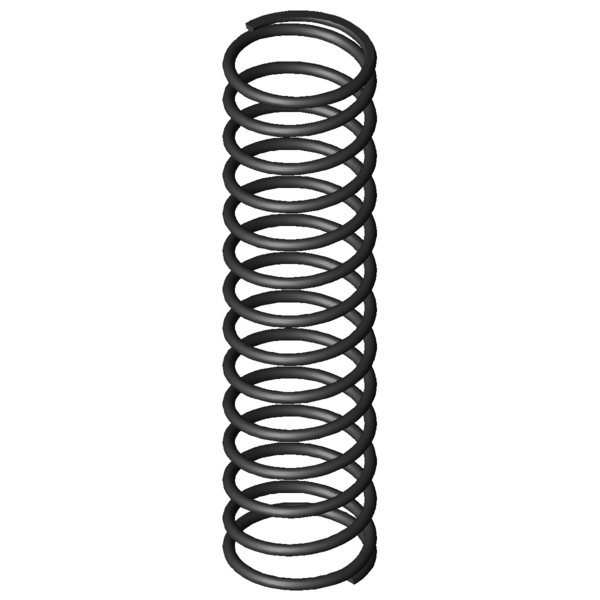

Produktbild Druckfeder D-369G

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-369G

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6,3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	72	mm	Mittlerer Windungsdurchmesser
De	78,3	mm	Äußerer Windungsdurchmesser
Dd	64,3	mm	Dorndurchmesser
Dh	81,9	mm	Hülsendurchmesser
L0	310	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	671,948	N	Höchstkraft der Feder
Ln	114,65	mm	Kleinste Länge der Feder
sn	195,35	mm	Größter Federweg bei statischer Belastung
Fndyn	631,531	N	Dynamische Höchstkraft
Lndyn	126,4	mm	Kleinste Länge dynamische Belastung
shdyn	144	mm	Größter Federweg dynamische Belastung
S	24,296	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	3,44	N/mm	Federrate
Gewicht	808,1683	g	Gewicht des Artikels
Fntol	41,5	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	40,9	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	9,1	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AM	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-369G Federstahl Ø 6,3 x 72 x 310 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-369G Federstahl Ø 6,3 x 72 x 310 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-369G Federstahl Ø 6,3 x 72 x 310 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-369G Federstahl Ø 6,3 x 72 x 310 mm

Kraft-Weg-Berechnung Druckfeder D-369G

Anfrageformular Druckfeder D-369G Federstahl Ø 6,3 x 72 x 310 mm

Anfrageformular Druckfeder D-369G

Ähnliche Druckfedern im Umfeld der Druckfeder D-369G Federstahl Ø 6,3 x 72 x 310 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	50,2 \| 73,4 \| 53,6 \| 23,5
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	54,4 \| 77,0 \| 56,9 \| 29,2
D-313T-01	70	312	1,067	EN 10270-1	269,705	59,28	252,72	57,9 \| 84,1 \| 58,7 \| 31,0
D-339H	75	380	1,255	EN 10270-1	386,821	71,76	308,24	60,0 \| 82,9 \| 60,5 \| 36,5
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	62,2 \| 84,6 \| 64,2 \| 37,9
D-364R-34	69	296	2,125	EN 10270-1	320,724	145,08	150,92	71,7 \| 90,8 \| 62,5 \| 61,8
D-339G	75	224	2,168	EN 10270-1	387,277	45,34	178,66	72,5 \| 79,8 \| 74,5 \| 63,0
D-339Z-03	75	273	2,184	EN 10270-1	444,982	69,25	203,76	77,4 \| 87,7 \| 81,0 \| 63,5
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	77,5 \| 84,3 \| 82,4 \| 65,7
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	80,5 \| 91,9 \| 82,2 \| 67,5
D-364C	95	278	2,364	EN 10270-1	524,169	56,29	221,71	79,4 \| 86,5 \| 83,1 \| 68,7
D-364R-63	77	365	2,733	EN 10270-1	674,623	118,11	246,89	87,2 \| 92,8 \| 89,4 \| 79,4
D-364E-16	70	335	2,779	EN 10270-1	650,875	100,81	234,19	86,9 \| 89,7 \| 90,1 \| 80,8
D-342	68	275	2,996	EN 10270-1	623,505	66,87	208,13	88,5 \| 85,0 \| 93,3 \| 87,1
D-369G	78,3	310	3,44	EN 10270-1	671,948	114,65	195,35	100,0 \| 100,0 \| 100,0 \| 100,0
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	95,3 \| 93,2 \| 93,4 \| 99,1
D-367	86,3	355	3,688	EN 10270-1	967,989	92,5	262,5	86,0 \| 92,7 \| 71,9 \| 93,3
D-364R-62	77	230	4,34	EN 10270-1	656,139	78,81	151,19	85,3 \| 89,3 \| 87,5 \| 79,3
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	77,2 \| 93,2 \| 71,2 \| 67,0
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	79,2 \| 89,4 \| 82,4 \| 65,9
D-399D	81	345	7,946	EN 10270-1	1562,981	148,29	196,71	67,6 \| 88,4 \| 71,2 \| 43,3
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	65,9 \| 89,2 \| 66,4 \| 42,0
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	62,9 \| 86,6 \| 66,1 \| 35,9
D-403	71	300	13,35	EN 10270-1	2198,788	135,3	164,7	57,3 \| 88,7 \| 57,4 \| 25,8
D-414M	63	281	27,386	EN 10270-1	2793,812	178,98	102,02	43,7 \| 80,4 \| 38,1 \| 12,6
D-433	73	285	32,594	EN 10270-1	3913,159	164,94	120,06	44,2 \| 82,7 \| 39,3 \| 10,6
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	39,8 \| 77,4 \| 34,1 \| 7,8
D-496	75	300	45,519	EN 10270-1	5451,674	180,23	119,77	42,6 \| 83,3 \| 36,8 \| 7,6
D-544	80	320	53,747	EN 10270-1	6652,56	196,23	123,78	41,8 \| 82,4 \| 36,7 \| 6,4
D-554	75	295	67,587	EN 10270-1	6745,042	195,2	99,8	38,9 \| 81,1 \| 30,5 \| 5,1

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-369G

Ursprungsland: DE, German; Druckfeder D-369G
