Druckfeder D-532 Federstahl Ø 12 x 98 x 300 mm

Staffelpreise - Druckfeder D-532

Bestellmenge Einzelpreis [EUR]
1 44,4600 EUR
2 35,8800 EUR
3 35,4200 EUR
7 32,5900 EUR
17 30,2500 EUR
37 27,4500 EUR
75 26,9000 EUR
125 26,8590 EUR
175 26,7340 EUR
250 26,6504 EUR
350 26,2023 EUR

Druckfeder Kaufen

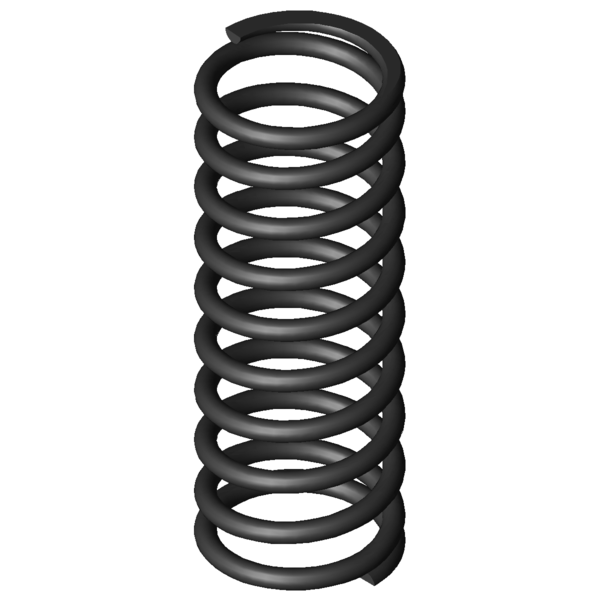

Produktbild Druckfeder D-532
Produktbild Druckfeder D-532
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-532

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 12 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 98 mm Mittlerer Windungsdurchmesser
De 110 mm Äußerer Windungsdurchmesser
Dd mm Dorndurchmesser
Dh mm Hülsendurchmesser
L0 300 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 4055,782 N Höchstkraft der Feder
Ln 146,4 mm Kleinste Länge der Feder
sn 153,6 mm Größter Federweg bei statischer Belastung
Fndyn N Dynamische Höchstkraft
Lndyn mm Kleinste Länge dynamische Belastung
shdyn mm Größter Federweg dynamische Belastung
S 33,882 mm Steigung der Feder
n 8,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 26,406 N/mm Federrate
Gewicht 2890,0015 g Gewicht des Artikels
Fntol 195 N (+/-) Toleranz für statische Höchstkraft
Fndtol N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe BF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-532 Federstahl Ø 12 x 98 x 300 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-532 Federstahl Ø 12 x 98 x 300 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-532 Federstahl Ø 12 x 98 x 300 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-532 Federstahl Ø 12 x 98 x 300 mm

Kraft-Weg-Berechnung Druckfeder D-532

Anfrageformular Druckfeder D-532 Federstahl Ø 12 x 98 x 300 mm

Anfrageformular Druckfeder D-532

Ähnliche Druckfedern im Umfeld der Druckfeder D-532 Federstahl Ø 12 x 98 x 300 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-532 EN 10270-1 12 110 300 4055,782 146,4 153,6 8,5 26,406 100,0 | 100,0 | 100,0 | 100,0
Anzahl der ähnlichen Metallfedern: 1

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-414D-12 135 280 6,075 EN 10270-1 1172,521 87 193 53,5 | 83,3 | 54,2 | 23,0
D-394C 98 285 6,734 EN 10270-1 1199,3 106,9 178,1 55,7 | 83,6 | 57,9 | 25,5
D-391 108 260 7,587 EN 10270-1 1405,759 74,71 185,29 57,1 | 83,8 | 58,8 | 28,7
D-414D-22 120 255 8,886 EN 10270-1 1521,815 83,74 171,26 60,4 | 83,9 | 63,6 | 33,7
D-414G 100 332 9,337 EN 10270-1 1931,173 125,16 206,84 60,6 | 85,4 | 60,9 | 35,4
D-416 135 315 9,484 EN 10270-1 2101,663 93,39 221,61 61,1 | 86,7 | 60,6 | 35,9
D-397 88 285 9,588 EN 10270-1 1764,235 101 184 60,1 | 80,6 | 63,5 | 36,3
D-422 110 345 11,985 EN 10270-1 2621,783 126,25 218,75 67,6 | 90,1 | 67,4 | 45,4
D-403 71 300 13,35 EN 10270-1 2198,788 135,3 164,7 67,1 | 77,1 | 73,7 | 50,6
D-472 125 250 18,305 EN 10270-1 2776,868 98,3 151,7 80,2 | 87,7 | 83,6 | 69,3
D-421 110 230 18,523 EN 10270-1 2616,335 88,75 141,25 78,3 | 86,7 | 78,2 | 70,1
D-520 135 280 20,64 EN 10270-1 3570,736 107 173 86,1 | 91,6 | 88,4 | 78,2
D-427 90 255 23,409 EN 10270-1 3121,326 121,66 133,34 84,6 | 83,4 | 81,9 | 88,7
D-484 100 290 24,891 EN 10270-1 3882,284 134,03 155,97 94,8 | 93,1 | 97,1 | 94,3
D-532 110 300 26,406 EN 10270-1 4055,782 146,4 153,6 100,0 | 100,0 | 100,0 | 100,0
D-433 73 285 32,594 EN 10270-1 3913,159 164,94 120,06 83,3 | 81,6 | 87,3 | 81,0
D-530 110 215 40,809 EN 10270-1 4562,289 103,2 111,8 78,7 | 90,6 | 80,8 | 64,7
D-496 75 300 45,519 EN 10270-1 5451,674 180,23 119,77 73,6 | 86,6 | 76,2 | 58,0
D-544 80 320 53,747 EN 10270-1 6652,56 196,23 123,78 69,6 | 88,8 | 70,8 | 49,1
D-554 75 295 67,587 EN 10270-1 6745,042 195,2 99,8 63,5 | 88,8 | 62,6 | 39,1
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202081; Druckfeder D-532

Ursprungsland: DE, German; Druckfeder D-532
