Home » Produkte » Druckfedern » d-391

URL teilen

URL wurde erfolgreich in die Zwischenablage kopiert!

Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Druckfeder D-391 Federstahl Ø 8 x 100 x 260 mm

Staffelpreise - Druckfeder D-391

Bestellmenge	Einzelpreis [EUR]
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9440 EUR
175	4,8928 EUR
250	4,7033 EUR
350	4,5611 EUR

Druckfeder Kaufen

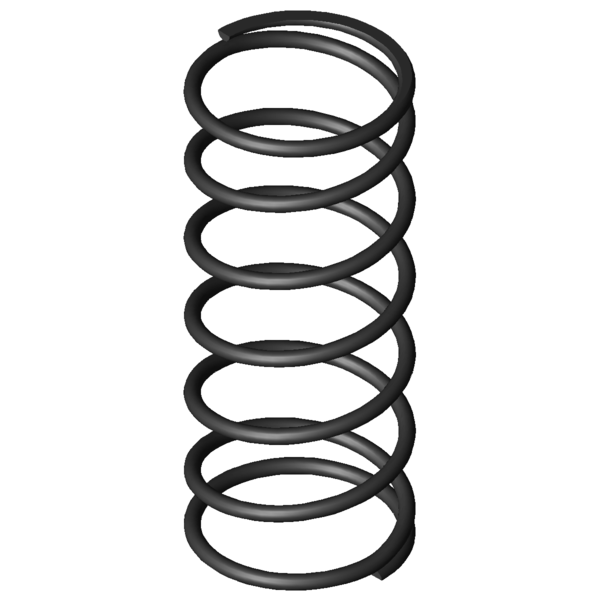

Produktbild Druckfeder D-391

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-391

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	100	mm	Mittlerer Windungsdurchmesser
De	108	mm	Äußerer Windungsdurchmesser
Dd	89	mm	Dorndurchmesser
Dh	111	mm	Hülsendurchmesser
L0	260	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	1405,759	N	Höchstkraft der Feder
Ln	74,71	mm	Kleinste Länge der Feder
sn	185,29	mm	Größter Federweg bei statischer Belastung
Fndyn	1349,939	N	Dynamische Höchstkraft
Lndyn	82,07	mm	Kleinste Länge dynamische Belastung
shdyn	69	mm	Größter Federweg dynamische Belastung
S	45,818	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	7,587	N/mm	Federrate
Gewicht	936,1845	g	Gewicht des Artikels
Fntol	74,2	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	73,4	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	7,01	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AR	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-391 Federstahl Ø 8 x 100 x 260 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-391 Federstahl Ø 8 x 100 x 260 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-391 Federstahl Ø 8 x 100 x 260 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-391 Federstahl Ø 8 x 100 x 260 mm

Kraft-Weg-Berechnung Druckfeder D-391

Anfrageformular Druckfeder D-391 Federstahl Ø 8 x 100 x 260 mm

Anfrageformular Druckfeder D-391

Ähnliche Druckfedern im Umfeld der Druckfeder D-391 Federstahl Ø 8 x 100 x 260 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364R-51	115	300	1,854	EN 10270-1	436,285	64,64	235,36	54,8 \| 85,2 \| 54,9 \| 24,4
D-339Z-03	75	273	2,184	EN 10270-1	444,982	69,25	203,76	55,3 \| 75,7 \| 61,3 \| 28,8
D-339X	85	252	2,261	EN 10270-1	454,906	50,81	201,19	57,1 \| 79,4 \| 62,2 \| 29,8
D-364C	95	278	2,364	EN 10270-1	524,169	56,29	221,71	58,3 \| 83,4 \| 60,4 \| 31,2
D-364R-50	115	196	2,913	EN 10270-1	438,403	45,5	150,5	58,7 \| 81,4 \| 56,2 \| 38,4
D-364T	105	291	3,035	EN 10270-1	690,479	63,47	227,53	64,6 \| 88,4 \| 65,3 \| 40,0
D-366A	86,3	230	3,688	EN 10270-1	536,699	84,46	145,54	63,1 \| 82,4 \| 58,4 \| 48,6
D-389E-12	105	230	4,725	EN 10270-1	767,039	67,67	162,33	74,8 \| 91,1 \| 71,1 \| 62,3
D-364S	105	180	4,769	EN 10270-1	643,918	44,97	135,03	68,0 \| 81,7 \| 59,3 \| 62,9
D-389B	120	216	4,843	EN 10270-1	801,464	50,53	165,47	74,6 \| 86,9 \| 73,2 \| 63,8
D-389E-24	89	280	5,219	EN 10270-1	982,765	91,7	188,3	80,2 \| 87,6 \| 84,2 \| 68,8
D-366	86,3	220	5,699	EN 10270-1	916,989	59,1	160,9	77,4 \| 81,1 \| 76,0 \| 75,1
D-414D-12	135	280	6,075	EN 10270-1	1172,521	87	193	85,7 \| 87,2 \| 89,7 \| 80,1
D-394C	98	285	6,734	EN 10270-1	1199,3	106,9	178,1	91,2 \| 94,0 \| 90,7 \| 88,8
D-391	108	260	7,587	EN 10270-1	1405,759	74,71	185,29	100,0 \| 100,0 \| 100,0 \| 100,0
D-389H	75	254	8,189	EN 10270-1	1289,187	96,56	157,44	88,6 \| 84,9 \| 88,3 \| 92,7
D-414D-22	120	255	8,886	EN 10270-1	1521,815	83,74	171,26	90,0 \| 92,3 \| 92,4 \| 85,4
D-414G	100	332	9,337	EN 10270-1	1931,173	125,16	206,84	83,0 \| 86,6 \| 81,2 \| 81,3
D-397	88	285	9,588	EN 10270-1	1764,235	101	184	86,5 \| 90,9 \| 89,5 \| 79,1
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	77,7 \| 88,5 \| 80,9 \| 63,6
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	72,3 \| 84,5 \| 69,2 \| 63,3
D-414F	100	200	16,127	EN 10270-1	1934,568	80,04	119,96	67,3 \| 86,1 \| 68,7 \| 47,0
D-472	125	250	18,305	EN 10270-1	2776,868	98,3	151,7	64,3 \| 85,1 \| 66,2 \| 41,4
D-421	110	230	18,523	EN 10270-1	2616,335	88,75	141,25	64,9 \| 88,9 \| 65,0 \| 41,0
D-520	135	280	20,64	EN 10270-1	3570,736	107	173	61,0 \| 79,8 \| 66,4 \| 36,8
D-426A	90	230	20,945	EN 10270-1	2018,65	133,62	96,38	60,3 \| 83,9 \| 60,8 \| 36,2
D-427	90	255	23,409	EN 10270-1	3121,326	121,66	133,34	59,3 \| 87,1 \| 58,5 \| 32,4
D-484	100	290	24,891	EN 10270-1	3882,284	134,03	155,97	58,6 \| 85,0 \| 60,2 \| 30,5
D-532	110	300	26,406	EN 10270-1	4055,782	146,4	153,6	57,1 \| 83,8 \| 58,8 \| 28,7
D-482	100	200	38,469	EN 10270-1	4039,196	95	105	48,7 \| 80,7 \| 45,7 \| 19,7

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-391

Ursprungsland: DE, German; Druckfeder D-391
