Druckfeder D-364S Federstahl Ø 6,3 x 98,7 x 180 mm

Staffelpreise - Druckfeder D-364S

Bestellmenge Einzelpreis [EUR]
1 16,3800 EUR
2 13,0500 EUR
3 9,0700 EUR
7 7,2200 EUR
17 5,7200 EUR
37 4,9500 EUR
75 4,9100 EUR
125 4,9440 EUR
175 4,8928 EUR
250 4,7033 EUR
350 4,5611 EUR

Druckfeder Kaufen

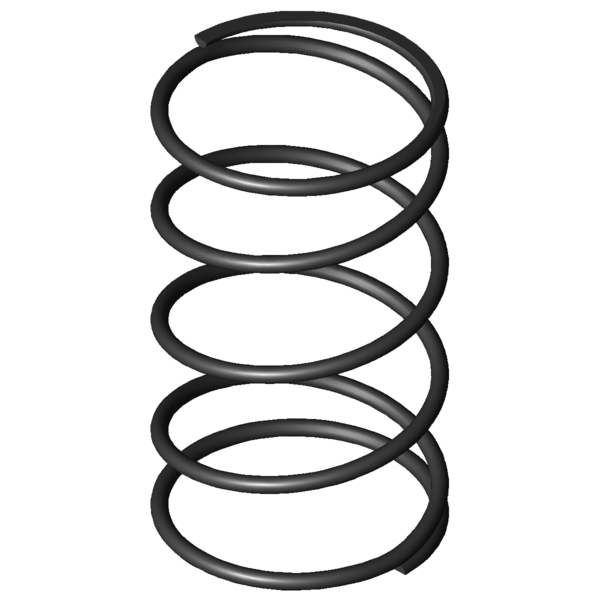

Produktbild Druckfeder D-364S
Produktbild Druckfeder D-364S
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364S

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 98,7 mm Mittlerer Windungsdurchmesser
De 105 mm Äußerer Windungsdurchmesser
Dd 90,2 mm Dorndurchmesser
Dh 109,7 mm Hülsendurchmesser
L0 180 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 643,918 N Höchstkraft der Feder
Ln 44,97 mm Kleinste Länge der Feder
sn 135,03 mm Größter Federweg bei statischer Belastung
Fndyn 619,326 N Dynamische Höchstkraft
Lndyn 50,13 mm Kleinste Länge dynamische Belastung
shdyn 66,87 mm Größter Federweg dynamische Belastung
S 49,629 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,769 N/mm Federrate
Gewicht 420,2243 g Gewicht des Artikels
Fntol 48,4 N (+/-) Toleranz für statische Höchstkraft
Fndtol 48,1 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,7 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 7,99 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AR - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364S Federstahl Ø 6,3 x 98,7 x 180 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364S Federstahl Ø 6,3 x 98,7 x 180 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364S Federstahl Ø 6,3 x 98,7 x 180 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364S Federstahl Ø 6,3 x 98,7 x 180 mm

Kraft-Weg-Berechnung Druckfeder D-364S

Anfrageformular Druckfeder D-364S Federstahl Ø 6,3 x 98,7 x 180 mm

Anfrageformular Druckfeder D-364S

Ähnliche Druckfedern im Umfeld der Druckfeder D-364S Federstahl Ø 6,3 x 98,7 x 180 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364S EN 10270-1 6,3 105 180 643,918 44,97 135,03 3,5 4,769 100,0 | 100,0 | 100,0 | 100,0
VD-364S 1.4310 6,3 105 180 553,059 44,97 135,03 3,5 4,096 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-58 90 210 2,621 EN 10270-1 332,592 83,09 126,91 72,2 | 88,9 | 72,8 | 55,0
D-364R-50 115 196 2,913 EN 10270-1 438,403 45,5 150,5 77,6 | 92,8 | 78,9 | 61,1
D-339Z-02 75 178 3,375 EN 10270-1 437,637 48,34 129,67 78,7 | 83,2 | 82,0 | 70,8
D-339W 85 164 3,553 EN 10270-1 454,906 35,97 128,03 80,3 | 83,8 | 82,7 | 74,5
D-364B 95 181 3,715 EN 10270-1 524,507 39,82 141,18 86,3 | 92,4 | 88,5 | 77,9
D-364R-57 90 165 4,05 EN 10270-1 433,367 58 107 83,0 | 90,9 | 73,3 | 84,9
D-364E-06 80 165 4,099 EN 10270-1 460,737 52,6 112,4 82,8 | 85,1 | 77,4 | 86,0
D-341 68 180 4,63 EN 10270-1 616,696 46,8 133,2 91,9 | 81,4 | 97,2 | 97,1
D-389E-12 105 230 4,725 EN 10270-1 767,039 67,67 162,33 90,7 | 89,4 | 83,6 | 99,1
D-364S 105 180 4,769 EN 10270-1 643,918 44,97 135,03 100,0 | 100,0 | 100,0 | 100,0
D-389B 120 216 4,843 EN 10270-1 801,464 50,53 165,47 88,8 | 86,9 | 81,0 | 98,5
D-389E-10 105 145 7,425 EN 10270-1 719,139 48,15 96,85 78,3 | 90,2 | 80,6 | 64,2
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 76,0 | 88,7 | 78,1 | 61,0
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 75,8 | 89,8 | 78,3 | 59,1
D-414D-10 135 185 9,547 EN 10270-1 1175,116 61,91 123,09 68,2 | 81,7 | 73,0 | 50,0
D-394B 98 185 10,407 EN 10270-1 1167,7 72,8 112,2 68,2 | 89,8 | 69,1 | 45,8
D-390 108 170 11,922 EN 10270-1 1390,586 53,36 116,64 65,5 | 90,1 | 66,3 | 40,0
D-414D-20 120 170 13,964 EN 10270-1 1538,242 59,84 110,16 60,0 | 84,0 | 61,7 | 34,2
D-396 88 180 14,818 EN 10270-1 1615,182 71 109 60,0 | 87,5 | 60,3 | 32,2
D-414F 100 200 16,127 EN 10270-1 1934,568 80,04 119,96 58,6 | 85,1 | 61,1 | 29,6
D-421 110 230 18,523 EN 10270-1 2616,335 88,75 141,25 54,9 | 78,9 | 60,1 | 25,7
D-414E 100 134 25,342 EN 10270-1 1939,175 57,48 76,52 47,9 | 79,9 | 44,9 | 18,8
D-470 125 160 28,764 EN 10270-1 2572,902 70,55 89,45 46,3 | 76,7 | 45,6 | 16,6
D-420 110 150 29,107 EN 10270-1 2510,491 63,75 86,25 47,2 | 80,6 | 44,8 | 16,4
D-518 135 180 32,435 EN 10270-1 3346,642 76,82 103,18 46,4 | 76,8 | 47,8 | 14,7
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-364S

Ursprungsland: DE, German; Druckfeder D-364S
