Druckfeder D-390 Federstahl Ø 8 x 100 x 170 mm

Staffelpreise - Druckfeder D-390

Bestellmenge Einzelpreis [EUR]
1 15,4300 EUR
2 12,3000 EUR
3 8,1000 EUR
7 6,2800 EUR
17 4,6900 EUR
37 4,0400 EUR
75 3,9700 EUR
125 3,9606 EUR
175 3,9533 EUR
250 3,8771 EUR
350 3,7845 EUR

Druckfeder Kaufen

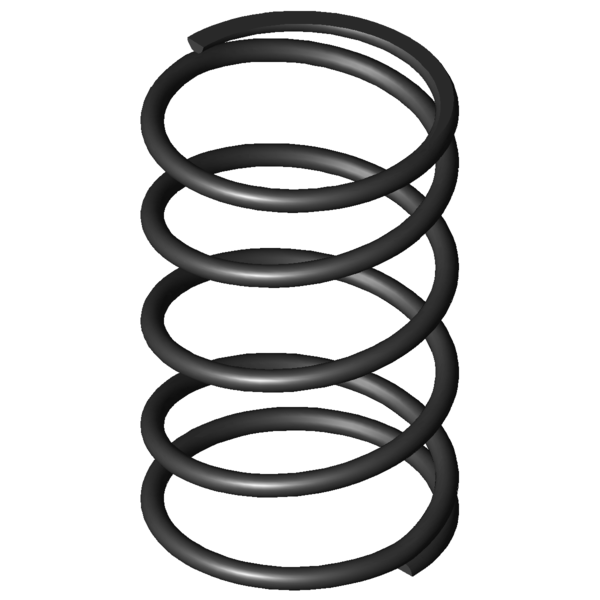

Produktbild Druckfeder D-390
Produktbild Druckfeder D-390
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-390

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 100 mm Mittlerer Windungsdurchmesser
De 108 mm Äußerer Windungsdurchmesser
Dd 89 mm Dorndurchmesser
Dh 111 mm Hülsendurchmesser
L0 170 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1390,586 N Höchstkraft der Feder
Ln 53,36 mm Kleinste Länge der Feder
sn 116,64 mm Größter Federweg bei statischer Belastung
Fndyn 1334,819 N Dynamische Höchstkraft
Lndyn 58,04 mm Kleinste Länge dynamische Belastung
shdyn 44,42 mm Größter Federweg dynamische Belastung
S 46,286 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,922 N/mm Federrate
Gewicht 686,5353 g Gewicht des Artikels
Fntol 81,4 N (+/-) Toleranz für statische Höchstkraft
Fndtol 80,5 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 5,08 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AO - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-390 Federstahl Ø 8 x 100 x 170 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-390 Federstahl Ø 8 x 100 x 170 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-390 Federstahl Ø 8 x 100 x 170 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-390 Federstahl Ø 8 x 100 x 170 mm

Kraft-Weg-Berechnung Druckfeder D-390

Anfrageformular Druckfeder D-390 Federstahl Ø 8 x 100 x 170 mm

Anfrageformular Druckfeder D-390

Ähnliche Druckfedern im Umfeld der Druckfeder D-390 Federstahl Ø 8 x 100 x 170 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-390 EN 10270-1 8 108 170 1390,586 53,36 116,64 3,5 11,922 100,0 | 100,0 | 100,0 | 100,0
VD-390 1.4310 8 108 170 1194,368 53,36 116,64 3,5 10,24 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-339Z-02 75 178 3,375 EN 10270-1 437,637 48,34 129,67 54,9 | 75,8 | 60,7 | 28,3
D-339W 85 164 3,553 EN 10270-1 454,906 35,97 128,03 57,0 | 79,2 | 61,9 | 29,8
D-364B 95 181 3,715 EN 10270-1 524,507 39,82 141,18 58,3 | 83,5 | 60,2 | 31,2
D-364R-57 90 165 4,05 EN 10270-1 433,367 58 107 60,2 | 85,1 | 61,4 | 34,0
D-364E-06 80 165 4,099 EN 10270-1 460,737 52,6 112,4 59,7 | 80,0 | 64,7 | 34,4
D-389E-12 105 230 4,725 EN 10270-1 767,039 67,67 162,33 63,1 | 86,2 | 63,5 | 39,6
D-364S 105 180 4,769 EN 10270-1 643,918 44,97 135,03 65,5 | 90,1 | 66,3 | 40,0
D-389E-10 105 145 7,425 EN 10270-1 719,139 48,15 96,85 73,2 | 90,0 | 67,4 | 62,3
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 74,9 | 82,8 | 76,3 | 65,6
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 79,0 | 86,5 | 82,8 | 67,7
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 77,9 | 81,3 | 77,2 | 75,1
D-389S 108 115 9,273 EN 10270-1 472,57 64,04 50,96 68,6 | 89,2 | 38,8 | 77,8
D-414D-10 135 185 9,547 EN 10270-1 1175,116 61,91 123,09 85,5 | 86,9 | 89,6 | 80,1
D-394B 98 185 10,407 EN 10270-1 1167,7 72,8 112,2 90,5 | 94,2 | 90,1 | 87,3
D-390 108 170 11,922 EN 10270-1 1390,586 53,36 116,64 100,0 | 100,0 | 100,0 | 100,0
D-414D-20 120 170 13,964 EN 10270-1 1538,242 59,84 110,16 90,3 | 93,0 | 92,4 | 85,4
D-396 88 180 14,818 EN 10270-1 1615,182 71 109 87,4 | 92,0 | 89,8 | 80,5
D-414F 100 200 16,127 EN 10270-1 1934,568 80,04 119,96 82,4 | 88,8 | 84,6 | 73,9
D-394A 98 125 16,354 EN 10270-1 1191,4 52,15 72,85 78,4 | 88,1 | 74,1 | 72,9
D-421 110 230 18,523 EN 10270-1 2616,335 88,75 141,25 72,1 | 84,0 | 67,9 | 64,4
D-414E 100 134 25,342 EN 10270-1 1939,175 57,48 76,52 67,5 | 86,8 | 68,7 | 47,0
D-470 125 160 28,764 EN 10270-1 2572,902 70,55 89,45 63,7 | 84,4 | 65,4 | 41,4
D-420 110 150 29,107 EN 10270-1 2510,491 63,75 86,25 64,8 | 88,8 | 64,7 | 41,0
D-518 135 180 32,435 EN 10270-1 3346,642 76,82 103,18 60,7 | 80,4 | 65,0 | 36,8
D-426 90 175 36,177 EN 10270-1 3227,73 85,78 89,22 59,9 | 86,8 | 59,8 | 33,0
D-482 100 200 38,469 EN 10270-1 4039,196 95 105 58,9 | 83,4 | 62,2 | 31,0
D-530 110 215 40,809 EN 10270-1 4562,289 103,2 111,8 57,9 | 81,3 | 63,2 | 29,2
D-480 100 135 60,451 EN 10270-1 4042,3 68,13 66,87 49,1 | 81,6 | 45,9 | 19,7
D-528 110 145 64,128 EN 10270-1 4527,31 74,4 70,6 49,2 | 83,4 | 45,6 | 18,6
D-540 80 150 122,153 EN 10270-1 6134,632 99,78 50,22 39,6 | 76,3 | 32,9 | 9,8
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-390

Ursprungsland: DE, German; Druckfeder D-390
