Druckfeder D-396 Federstahl Ø 8 x 80 x 180 mm

Staffelpreise - Druckfeder D-396

Bestellmenge Einzelpreis [EUR]
1 15,7400 EUR
2 12,5400 EUR
3 8,4100 EUR
7 6,6100 EUR
17 5,0200 EUR
37 4,3300 EUR
75 4,2600 EUR
125 4,2510 EUR
175 4,2214 EUR
250 4,1716 EUR
350 4,0828 EUR

Druckfeder Kaufen

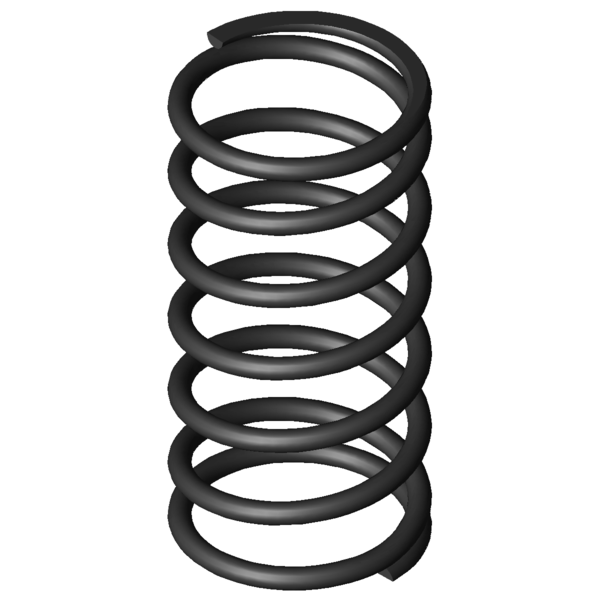

Produktbild Druckfeder D-396
Produktbild Druckfeder D-396
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-396

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 80 mm Mittlerer Windungsdurchmesser
De 88 mm Äußerer Windungsdurchmesser
Dd 70 mm Dorndurchmesser
Dh 90,8 mm Hülsendurchmesser
L0 180 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1615,182 N Höchstkraft der Feder
Ln 71 mm Kleinste Länge der Feder
sn 109 mm Größter Federweg bei statischer Belastung
Fndyn 1533,682 N Dynamische Höchstkraft
Lndyn 76,5 mm Kleinste Länge dynamische Belastung
shdyn 46,08 mm Größter Federweg dynamische Belastung
S 31,273 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 14,818 N/mm Federrate
Gewicht 748,9476 g Gewicht des Artikels
Fntol 83,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 82,7 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,03 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AP - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-396 Federstahl Ø 8 x 80 x 180 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-396 Federstahl Ø 8 x 80 x 180 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-396 Federstahl Ø 8 x 80 x 180 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-396 Federstahl Ø 8 x 80 x 180 mm

Kraft-Weg-Berechnung Druckfeder D-396

Anfrageformular Druckfeder D-396 Federstahl Ø 8 x 80 x 180 mm

Anfrageformular Druckfeder D-396

Ähnliche Druckfedern im Umfeld der Druckfeder D-396 Federstahl Ø 8 x 80 x 180 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-396 EN 10270-1 8 88 180 1615,182 71 109 5,5 14,818 100,0 | 100,0 | 100,0 | 100,0
VD-396 1.4310 8 88 180 1387,273 71 109 5,5 12,727 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-57 90 165 4,05 EN 10270-1 433,367 58 107 59,3 | 88,1 | 62,5 | 27,3
D-364E-06 80 165 4,099 EN 10270-1 460,737 52,6 112,4 58,1 | 83,8 | 62,8 | 27,7
D-341 68 180 4,63 EN 10270-1 616,696 46,8 133,2 57,1 | 79,9 | 60,0 | 31,2
D-364S 105 180 4,769 EN 10270-1 643,918 44,97 135,03 60,0 | 87,5 | 60,3 | 32,2
D-369E 78,3 210 5,058 EN 10270-1 647,476 82 128 60,4 | 84,5 | 62,6 | 34,1
D-366 86,3 220 5,699 EN 10270-1 916,989 59,1 160,9 62,3 | 86,2 | 62,3 | 38,5
D-364R-61 77 153 6,707 EN 10270-1 655,744 55,23 97,77 64,3 | 82,5 | 65,1 | 45,3
D-369D 78,3 165 7,818 EN 10270-1 840,385 57,5 107,5 71,5 | 86,5 | 75,3 | 52,8
D-389E-22 89 190 8,066 EN 10270-1 1014,132 64,27 125,73 74,3 | 93,7 | 74,7 | 54,4
D-365 86,3 145 8,956 EN 10270-1 920,734 42,19 102,81 74,0 | 85,8 | 75,7 | 60,4
D-394B 98 185 10,407 EN 10270-1 1167,7 72,8 112,2 83,6 | 95,7 | 84,7 | 70,2
D-390 108 170 11,922 EN 10270-1 1390,586 53,36 116,64 87,4 | 92,0 | 89,8 | 80,5
D-399C 81 220 12,619 EN 10270-1 1523,253 99,29 120,71 89,6 | 91,3 | 92,3 | 85,2
D-389G 75 153 14,144 EN 10270-1 1289,931 61,8 91,2 87,7 | 85,9 | 81,8 | 95,5
D-396 88 180 14,818 EN 10270-1 1615,182 71 109 100,0 | 100,0 | 100,0 | 100,0
D-414F 100 200 16,127 EN 10270-1 1934,568 80,04 119,96 89,3 | 89,0 | 87,2 | 91,9
D-399B 81 147 19,503 EN 10270-1 1503,751 69,9 77,1 83,0 | 91,2 | 81,9 | 76,0
D-426A 90 230 20,945 EN 10270-1 2018,65 133,62 96,38 80,1 | 85,3 | 84,2 | 70,7
D-426 90 175 36,177 EN 10270-1 3227,73 85,78 89,22 66,2 | 91,7 | 65,9 | 41,0
D-482 100 200 38,469 EN 10270-1 4039,196 95 105 63,4 | 83,6 | 68,2 | 38,5
D-414L 63 179 44,682 EN 10270-1 2785,164 116,67 62,33 59,1 | 86,6 | 57,6 | 33,2
D-429A 84 200 45,71 EN 10270-1 3739,066 118,2 81,8 60,0 | 88,5 | 59,1 | 32,4
D-432 73 200 47,932 EN 10270-1 3903,573 118,56 81,44 57,8 | 84,3 | 58,0 | 30,9
D-552 75 200 99,392 EN 10270-1 5922,076 140,42 59,58 45,5 | 80,6 | 41,0 | 14,9
D-540 80 150 122,153 EN 10270-1 6134,632 99,78 50,22 42,9 | 80,3 | 36,2 | 12,1
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-396

Ursprungsland: DE, German; Druckfeder D-396
