Druckfeder D-368 Federstahl Ø 6,3 x 80 x 490 mm

Staffelpreise - Druckfeder D-368

Bestellmenge Einzelpreis [EUR]
1 15,7400 EUR
2 12,5400 EUR
3 8,4100 EUR
7 6,6100 EUR
17 5,0200 EUR
37 4,3300 EUR
75 4,2600 EUR
125 4,2510 EUR
175 4,2214 EUR
250 4,1716 EUR
350 4,0828 EUR

Druckfeder Kaufen

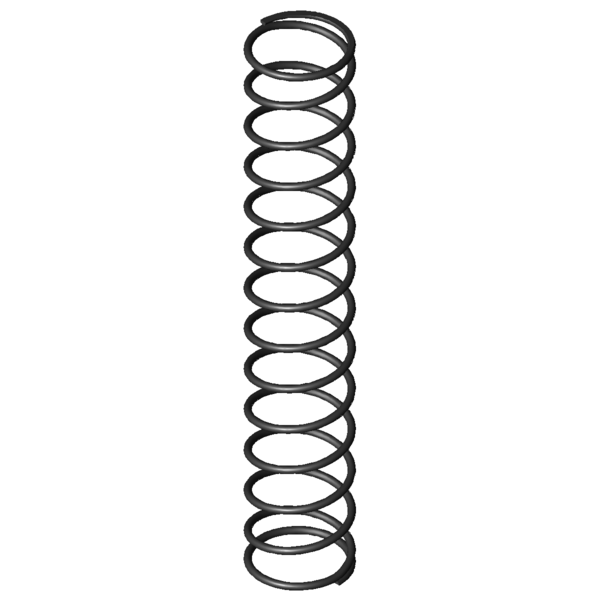

Produktbild Druckfeder D-368
Produktbild Druckfeder D-368
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-368

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 80 mm Mittlerer Windungsdurchmesser
De 86,3 mm Äußerer Windungsdurchmesser
Dd 72 mm Dorndurchmesser
Dh 88,7 mm Hülsendurchmesser
L0 490 mm Ungespannte Länge der Feder
Lk 302,8 mm Knicklänge
Fn 932,126 N Höchstkraft der Feder
Ln 118,27 mm Kleinste Länge der Feder
sn 371,73 mm Größter Federweg bei statischer Belastung
Fndyn 876,389 N Dynamische Höchstkraft
Lndyn 140,5 mm Kleinste Länge dynamische Belastung
shdyn 134,58 mm Größter Federweg dynamische Belastung
S 38,696 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,508 N/mm Federrate
Gewicht 897,9647 g Gewicht des Artikels
Fntol 44,2 N (+/-) Toleranz für statische Höchstkraft
Fndtol 43,7 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 12,07 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AP - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-368 Federstahl Ø 6,3 x 80 x 490 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-368 Federstahl Ø 6,3 x 80 x 490 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-368 Federstahl Ø 6,3 x 80 x 490 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-368 Federstahl Ø 6,3 x 80 x 490 mm

Kraft-Weg-Berechnung Druckfeder D-368

Anfrageformular Druckfeder D-368 Federstahl Ø 6,3 x 80 x 490 mm

Anfrageformular Druckfeder D-368

Ähnliche Druckfedern im Umfeld der Druckfeder D-368 Federstahl Ø 6,3 x 80 x 490 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-368 EN 10270-1 6,3 86,3 490 932,126 118,27 371,73 12,5 2,508 100,0 | 100,0 | 100,0 | 100,0
VD-368 1.4310 6,3 86,3 490 800,599 118,27 371,73 12,5 2,154 92,9 | 100,0 | 92,9 | 85,9
VD-368A 1.4310 6,3 86,3 490 467,132 169 321 18,5 1,455 75,4 | 100,0 | 68,2 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-313E 60 516 0,615 EN 10270-1 262,67 89,12 426,88 52,0 | 73,9 | 57,6 | 24,5
D-313U-01 70 492 0,672 EN 10270-1 270,495 89,45 402,55 56,3 | 81,4 | 60,7 | 26,8
D-339H 75 380 1,255 EN 10270-1 386,821 71,76 308,24 63,6 | 78,6 | 62,2 | 50,0
D-339Y 85 428 1,309 EN 10270-1 454,906 80,49 347,51 70,6 | 88,4 | 71,1 | 52,2
D-364D 95 472 1,369 EN 10270-1 523,92 89,23 382,77 74,2 | 91,5 | 76,7 | 54,6
D-339Z-04 75 430 1,375 EN 10270-1 448,137 104,1 325,91 69,1 | 84,7 | 67,9 | 54,8
D-368A 86,3 490 1,694 EN 10270-1 543,875 169 321 80,0 | 100,0 | 72,4 | 67,6
D-364U 105 494 1,757 EN 10270-1 691,406 100,47 393,53 82,7 | 93,8 | 84,3 | 70,1
D-389E-16 105 500 2,079 EN 10270-1 756,827 135,98 364,02 87,5 | 90,1 | 89,6 | 82,9
D-367A 86,3 365 2,322 EN 10270-1 553,225 126,73 238,27 81,9 | 91,5 | 61,7 | 92,6
D-368 86,3 490 2,508 EN 10270-1 932,126 118,27 371,73 100,0 | 100,0 | 100,0 | 100,0
D-374A 69,3 500 2,853 EN 10270-1 884,881 189,79 310,21 90,0 | 92,8 | 89,2 | 87,9
D-374 69,3 500 3,469 EN 10270-1 1185,488 158,29 341,71 83,4 | 92,8 | 85,3 | 72,3
D-389E-26 89 390 3,549 EN 10270-1 928,92 128,26 261,74 81,5 | 88,9 | 85,0 | 70,7
D-367 86,3 355 3,688 EN 10270-1 967,989 92,5 262,5 80,8 | 90,8 | 83,5 | 68,0
D-399 88 600 4,405 EN 10270-1 1757,757 201 399 72,1 | 86,2 | 73,1 | 56,9
D-394D 98 400 4,579 EN 10270-1 1167 145 255 70,6 | 82,8 | 74,2 | 54,8
D-389J 75 405 5,019 EN 10270-1 1286,281 148,71 256,29 69,1 | 86,5 | 70,7 | 50,0
D-414H 100 531 5,722 EN 10270-1 1935,088 192,84 338,16 65,4 | 82,9 | 69,6 | 43,8
D-398 88 410 6,52 EN 10270-1 1753,88 141 269 62,7 | 86,8 | 62,8 | 38,5
D-399D 81 345 7,946 EN 10270-1 1562,981 148,29 196,71 56,3 | 81,0 | 56,3 | 31,6
D-423 110 500 8,15 EN 10270-1 2638,563 176,25 323,75 57,3 | 79,8 | 61,2 | 30,8
D-404 71 435 9,021 EN 10270-1 2186,881 192,57 242,43 55,0 | 83,3 | 53,9 | 27,8
D-429 90 540 10,755 EN 10270-1 3213,064 241,26 298,74 53,7 | 83,2 | 54,7 | 23,3
D-428 90 370 15,918 EN 10270-1 3191,553 169,5 200,5 45,2 | 78,1 | 41,6 | 15,8
D-486 100 420 16,926 EN 10270-1 3947,997 186,75 233,25 44,8 | 76,4 | 43,2 | 14,8
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-368

Ursprungsland: DE, German; Druckfeder D-368

Produktbild - Druckfedern D-368

Produktbild - Druckfedern D-368

QR-Code: Druckfeder D-368

QR-Code - Druckfedern - D-368 | https://www.federnshop.com/de/produkte/druckfedern/d-368.html
