Druckfeder D-514 Federstahl Ø 12 x 153 x 550 mm

Staffelpreise - Druckfeder D-514

Bestellmenge	Einzelpreis [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	32,9218 EUR
175	32,3473 EUR
250	32,2411 EUR
350	32,0835 EUR

Druckfeder Kaufen

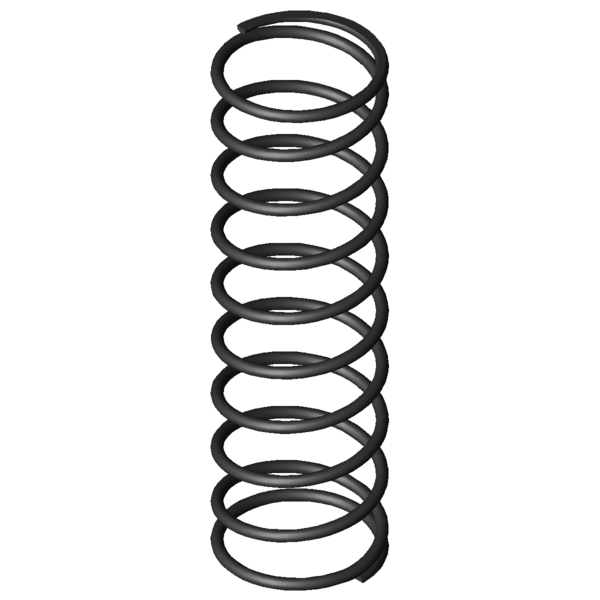

Produktbild Druckfeder D-514

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-514

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	12	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	153	mm	Mittlerer Windungsdurchmesser
De	165	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	550	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2698,786	N	Höchstkraft der Feder
Ln	161,07	mm	Kleinste Länge der Feder
sn	388,93	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	63,294	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	6,939	N/mm	Federrate
Gewicht	4511,9411	g	Gewicht des Artikels
Fntol	136	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	2,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	13,83	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BG	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-514 Federstahl Ø 12 x 153 x 550 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-514 Federstahl Ø 12 x 153 x 550 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-514 Federstahl Ø 12 x 153 x 550 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-514 Federstahl Ø 12 x 153 x 550 mm

Kraft-Weg-Berechnung Druckfeder D-514

Anfrageformular Druckfeder D-514 Federstahl Ø 12 x 153 x 550 mm

Anfrageformular Druckfeder D-514

Ähnliche Druckfedern im Umfeld der Druckfeder D-514 Federstahl Ø 12 x 153 x 550 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	67,8 \| 70,3 \| 67,6 \| 65,5
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	64,8 \| 73,7 \| 53,2 \| 67,4
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	65,5 \| 76,2 \| 72,3 \| 48,1
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	65,1 \| 78,0 \| 60,5 \| 56,7
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	84,9 \| 83,8 \| 82,5 \| 88,4
D-414B	150	389	4,335	EN 10270-1	1293,327	90,67	298,33	71,1 \| 71,5 \| 49,8 \| 91,9
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	71,8 \| 70,6 \| 81,3 \| 63,5
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	91,3 \| 91,3 \| 88,4 \| 94,2
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	70,7 \| 77,1 \| 68,0 \| 67,1
D-516	165	800	4,719	EN 10270-1	2713,165	225	575	100,0 \| 100,0 \| 100,0 \| 100,0
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	79,7 \| 77,4 \| 79,3 \| 82,5
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	73,1 \| 72,9 \| 63,6 \| 82,9
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	73,4 \| 74,8 \| 68,3 \| 76,9
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	76,0 \| 81,9 \| 74,0 \| 72,2
D-514	165	550	6,939	EN 10270-1	2698,786	161,07	388,93	80,4 \| 89,6 \| 83,6 \| 68,0
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	71,9 \| 78,7 \| 78,3 \| 58,6
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	85,3 \| 80,3 \| 90,5 \| 85,1
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	70,2 \| 86,4 \| 72,1 \| 52,0
D-462	150	330	10,098	EN 10270-1	2291,813	103,04	226,96	73,7 \| 80,9 \| 71,6 \| 68,7
D-512	165	350	10,724	EN 10270-1	2544,866	112,69	237,31	64,3 \| 81,3 \| 67,5 \| 44,0
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	74,5 \| 78,7 \| 80,4 \| 64,5
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	60,7 \| 76,6 \| 64,3 \| 41,3
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	71,9 \| 78,5 \| 78,7 \| 58,6
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	61,6 \| 83,5 \| 62,5 \| 38,9
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	70,1 \| 86,1 \| 72,2 \| 52,0
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	61,4 \| 83,4 \| 62,3 \| 38,6

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-514

Ursprungsland: DE, German; Druckfeder D-514
