Druckfeder D-418 Federstahl Ø 10 x 125 x 690 mm

Staffelpreise - Druckfeder D-418

Bestellmenge	Einzelpreis [EUR]
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Druckfeder Kaufen

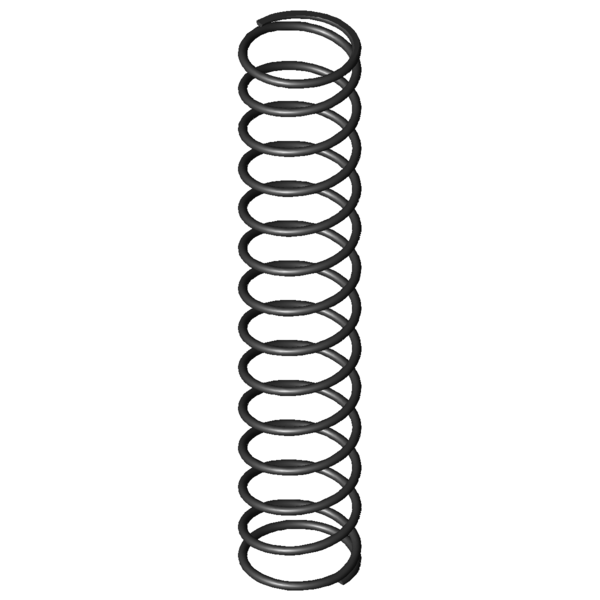

Produktbild Druckfeder D-418

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-418

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	10	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	125	mm	Mittlerer Windungsdurchmesser
De	135	mm	Äußerer Windungsdurchmesser
Dd	112	mm	Dorndurchmesser
Dh	140	mm	Hülsendurchmesser
L0	690	mm	Ungespannte Länge der Feder
Lk	321,55	mm	Knicklänge
Fn	2099,766	N	Höchstkraft der Feder
Ln	186,8	mm	Kleinste Länge der Feder
sn	503,2	mm	Größter Federweg bei statischer Belastung
Fndyn	2012,541	N	Dynamische Höchstkraft
Lndyn	207,7	mm	Kleinste Länge dynamische Belastung
shdyn	187,46	mm	Größter Federweg dynamische Belastung
S	54,4	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	4,173	N/mm	Federrate
Gewicht	3535,0716	g	Gewicht des Artikels
Fntol	98,1	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	96,8	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,9	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	15,98	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BE	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-418 Federstahl Ø 10 x 125 x 690 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-418 Federstahl Ø 10 x 125 x 690 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-418 Federstahl Ø 10 x 125 x 690 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-418 Federstahl Ø 10 x 125 x 690 mm

Kraft-Weg-Berechnung Druckfeder D-418

Anfrageformular Druckfeder D-418 Federstahl Ø 10 x 125 x 690 mm

Anfrageformular Druckfeder D-418

Ähnliche Druckfedern im Umfeld der Druckfeder D-418 Federstahl Ø 10 x 125 x 690 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-339Z	85	691	0,802	EN 10270-1	454,103	125,01	565,99	48,5 \| 70,9 \| 55,3 \| 19,2
D-364E	95	763	0,839	EN 10270-1	523,787	138,64	624,36	48,3 \| 71,9 \| 52,8 \| 20,1
D-364V	105	798	1,077	EN 10270-1	691,36	155,97	642,03	52,4 \| 75,7 \| 55,7 \| 25,8
D-389E	120	908	1,094	EN 10270-1	800,839	175,76	732,24	52,6 \| 78,3 \| 53,4 \| 26,2
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	57,8 \| 74,3 \| 65,8 \| 33,4
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	60,9 \| 74,3 \| 67,9 \| 40,6
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	62,2 \| 80,1 \| 63,7 \| 42,8
D-394	108	835	2,256	EN 10270-1	1401,863	213,49	621,51	69,6 \| 80,9 \| 73,9 \| 54,1
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	77,2 \| 91,8 \| 79,7 \| 60,1
D-419	135	1015	2,819	EN 10270-1	2109,352	266,86	748,14	80,1 \| 89,3 \| 83,4 \| 67,6
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	79,7 \| 83,8 \| 81,3 \| 74,1
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	76,1 \| 88,2 \| 64,0 \| 76,3
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	78,7 \| 80,9 \| 75,2 \| 80,0
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	78,7 \| 83,9 \| 58,0 \| 94,2
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	93,0 \| 91,8 \| 93,1 \| 93,9
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	79,3 \| 81,9 \| 66,5 \| 89,7
D-516	165	800	4,719	EN 10270-1	2713,165	225	575	84,9 \| 83,8 \| 82,5 \| 88,4
D-478	125	800	5,442	EN 10270-1	2837,224	278,64	521,36	84,0 \| 89,9 \| 85,3 \| 76,7
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	85,1 \| 92,0 \| 87,4 \| 75,8
D-526	135	900	6,136	EN 10270-1	3662,222	303,19	596,81	75,2 \| 86,7 \| 70,8 \| 68,0
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	80,5 \| 89,6 \| 83,9 \| 68,0
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	76,3 \| 84,7 \| 80,5 \| 63,9
D-514	165	550	6,939	EN 10270-1	2698,786	161,07	388,93	73,1 \| 81,6 \| 77,5 \| 60,1
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	70,5 \| 87,7 \| 72,0 \| 51,8
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	69,3 \| 84,6 \| 72,0 \| 51,2
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	68,6 \| 91,1 \| 68,9 \| 45,9
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	60,8 \| 84,9 \| 61,1 \| 36,5
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	60,7 \| 87,3 \| 60,5 \| 34,4
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	56,2 \| 81,4 \| 56,0 \| 31,2

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-418

Ursprungsland: DE, German; Druckfeder D-418
