Druckfeder D-526 Federstahl Ø 12 x 123 x 900 mm

Staffelpreise - Druckfeder D-526

Bestellmenge	Einzelpreis [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	32,9218 EUR
175	32,3473 EUR
250	32,2411 EUR
350	32,0835 EUR

Druckfeder Kaufen

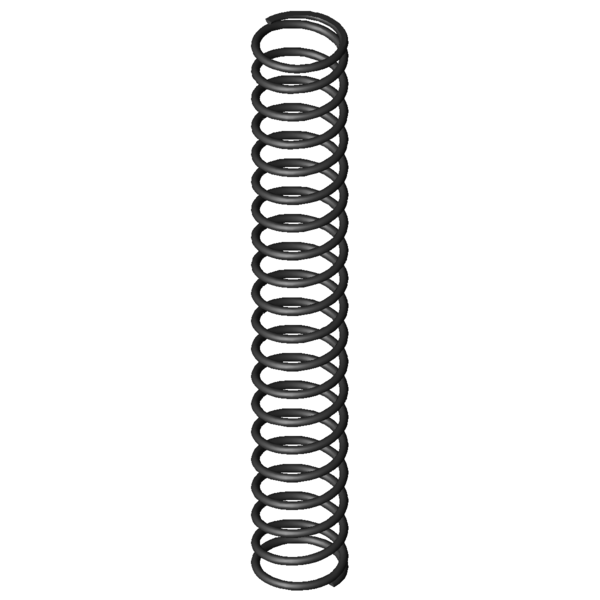

Produktbild Druckfeder D-526

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-526

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	12	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	123	mm	Mittlerer Windungsdurchmesser
De	135	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	900	mm	Ungespannte Länge der Feder
Lk	684	mm	Knicklänge
Fn	3662,222	N	Höchstkraft der Feder
Ln	303,19	mm	Kleinste Länge der Feder
sn	596,81	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	48	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	6,136	N/mm	Federrate
Gewicht	7081,7675	g	Gewicht des Artikels
Fntol	150	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,9	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	15,62	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BG	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-526 Federstahl Ø 12 x 123 x 900 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-526 Federstahl Ø 12 x 123 x 900 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-526 Federstahl Ø 12 x 123 x 900 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-526 Federstahl Ø 12 x 123 x 900 mm

Kraft-Weg-Berechnung Druckfeder D-526

Anfrageformular Druckfeder D-526 Federstahl Ø 12 x 123 x 900 mm

Anfrageformular Druckfeder D-526

Ähnliche Druckfedern im Umfeld der Druckfeder D-526 Federstahl Ø 12 x 123 x 900 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	60,3 \| 79,4 \| 60,7 \| 40,9
D-419	135	1015	2,819	EN 10270-1	2109,352	266,86	748,14	68,4 \| 90,7 \| 68,7 \| 45,9
D-468	150	1100	3,002	EN 10270-1	2417,9	294,59	805,41	68,9 \| 87,8 \| 70,1 \| 48,9
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	60,6 \| 72,2 \| 59,2 \| 50,4
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	58,6 \| 77,4 \| 46,5 \| 51,9
D-517	165	1160	3,188	EN 10270-1	2670,655	322,33	837,67	70,2 \| 86,5 \| 72,1 \| 52,0
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	59,6 \| 70,0 \| 54,4 \| 54,4
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	59,8 \| 74,1 \| 41,3 \| 64,1
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	75,2 \| 86,7 \| 70,8 \| 68,0
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	78,6 \| 87,6 \| 75,7 \| 72,4
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	64,7 \| 71,7 \| 46,6 \| 75,9
D-516	165	800	4,719	EN 10270-1	2713,165	225	575	84,1 \| 90,2 \| 85,2 \| 76,9
D-478	125	800	5,442	EN 10270-1	2837,224	278,64	521,36	87,4 \| 91,0 \| 82,4 \| 88,7
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	82,6 \| 82,0 \| 76,1 \| 89,7
D-526	135	900	6,136	EN 10270-1	3662,222	303,19	596,81	100,0 \| 100,0 \| 100,0 \| 100,0
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	78,3 \| 79,2 \| 61,7 \| 93,9
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	75,6 \| 81,8 \| 68,7 \| 76,2
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	80,3 \| 89,6 \| 83,6 \| 67,6
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	68,9 \| 78,2 \| 74,9 \| 53,7
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	69,1 \| 85,3 \| 71,6 \| 50,6
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	66,5 \| 82,2 \| 71,2 \| 45,9

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202081; Druckfeder D-526

Ursprungsland: DE, German; Druckfeder D-526
