Druckfeder D-522 Federstahl Ø 12 x 123 x 420 mm

Staffelpreise - Druckfeder D-522

Bestellmenge	Einzelpreis [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-522

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-522

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	12	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	123	mm	Mittlerer Windungsdurchmesser
De	135	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	420	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	3575,592	N	Höchstkraft der Feder
Ln	152,27	mm	Kleinste Länge der Feder
sn	267,73	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	48	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	13,355	N/mm	Federrate
Gewicht	3627,2468	g	Gewicht des Artikels
Fntol	160	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,9	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	7,97	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-522 Federstahl Ø 12 x 123 x 420 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-522 Federstahl Ø 12 x 123 x 420 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-522 Federstahl Ø 12 x 123 x 420 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-522 Federstahl Ø 12 x 123 x 420 mm

Kraft-Weg-Berechnung Druckfeder D-522

Anfrageformular Druckfeder D-522 Federstahl Ø 12 x 123 x 420 mm

Anfrageformular Druckfeder D-522

Ähnliche Druckfedern im Umfeld der Druckfeder D-522 Federstahl Ø 12 x 123 x 420 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	60,9 \| 85,1 \| 62,9 \| 34,9
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	61,1 \| 79,8 \| 66,7 \| 36,8
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	66,6 \| 85,6 \| 71,2 \| 43,1
D-414D-12	135	280	6,075	EN 10270-1	1172,521	87	193	59,5 \| 80,6 \| 52,4 \| 45,5
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	68,3 \| 90,6 \| 68,5 \| 45,9
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	66,5 \| 76,5 \| 74,3 \| 48,8
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	69,1 \| 88,3 \| 70,1 \| 48,9
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	75,0 \| 86,9 \| 77,7 \| 60,3
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	74,1 \| 82,9 \| 78,2 \| 61,0
D-416	135	315	9,484	EN 10270-1	2101,663	93,39	221,61	68,4 \| 90,7 \| 68,5 \| 45,9
D-462	150	330	10,098	EN 10270-1	2291,813	103,04	226,96	69,3 \| 88,8 \| 70,2 \| 48,9
D-512	165	350	10,724	EN 10270-1	2544,866	112,69	237,31	82,9 \| 88,4 \| 79,9 \| 80,3
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	87,6 \| 91,2 \| 82,8 \| 88,7
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	83,2 \| 82,3 \| 77,5 \| 89,7
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	100,0 \| 100,0 \| 100,0 \| 100,0
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	85,4 \| 88,6 \| 88,8 \| 78,9
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	84,0 \| 90,9 \| 86,7 \| 74,4
D-520	135	280	20,64	EN 10270-1	3570,736	107	173	78,6 \| 88,9 \| 82,2 \| 64,7

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-522

Ursprungsland: DE, German; Druckfeder D-522

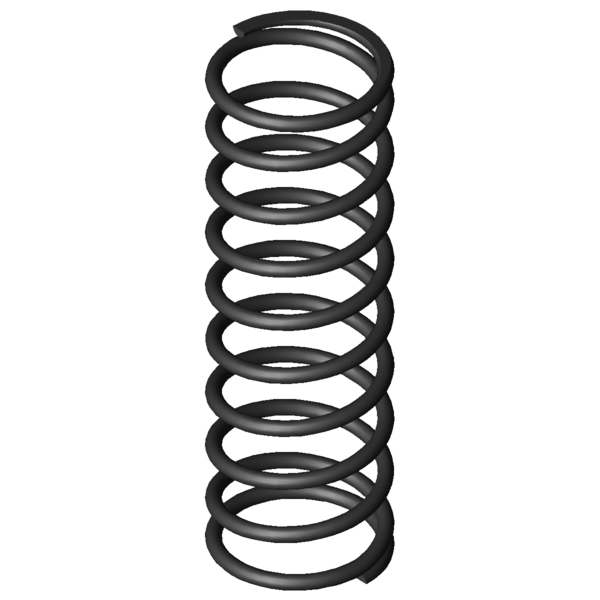

Produktbild - Druckfedern D-522
