Druckfeder D-464 Federstahl Ø 11 x 139 x 504 mm

Staffelpreise - Druckfeder D-464

Bestellmenge	Einzelpreis [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Druckfeder Kaufen

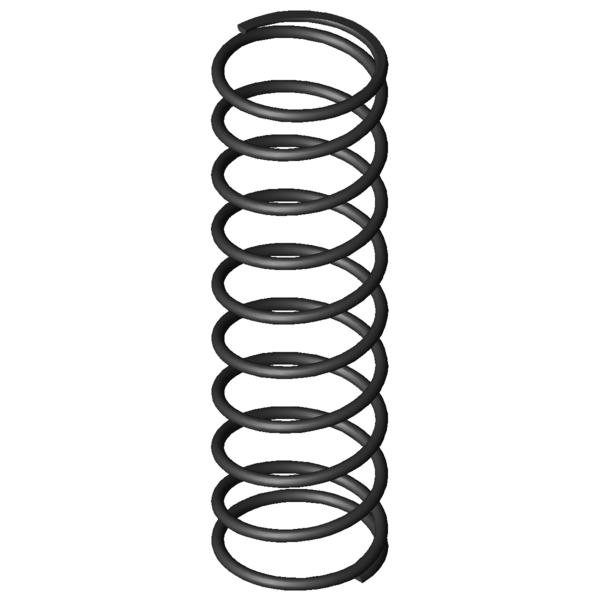

Produktbild Druckfeder D-464

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-464

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	11	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	139	mm	Mittlerer Windungsdurchmesser
De	150	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	504	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	2331,017	N	Höchstkraft der Feder
Ln	147,24	mm	Kleinste Länge der Feder
sn	356,76	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	58	mm	Steigung der Feder
n	8,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	6,534	N/mm	Federrate
Gewicht	3444,369	g	Gewicht des Artikels
Fntol	117	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	2,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	12,7	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-464 Federstahl Ø 11 x 139 x 504 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-464 Federstahl Ø 11 x 139 x 504 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-464 Federstahl Ø 11 x 139 x 504 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-464 Federstahl Ø 11 x 139 x 504 mm

Kraft-Weg-Berechnung Druckfeder D-464

Anfrageformular Druckfeder D-464 Federstahl Ø 11 x 139 x 504 mm

Anfrageformular Druckfeder D-464

Ähnliche Druckfedern im Umfeld der Druckfeder D-464 Federstahl Ø 11 x 139 x 504 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	48,0 \| 79,2 \| 49,3 \| 15,6
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	52,0 \| 79,8 \| 58,0 \| 18,2
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	51,8 \| 74,2 \| 59,1 \| 21,9
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	62,3 \| 86,1 \| 62,4 \| 38,4
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	70,8 \| 89,9 \| 73,8 \| 48,7
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	58,1 \| 85,8 \| 59,4 \| 29,2
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	71,0 \| 85,4 \| 67,4 \| 60,2
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	76,3 \| 84,7 \| 80,5 \| 63,9
D-414B	150	389	4,335	EN 10270-1	1293,327	90,67	298,33	74,1 \| 86,3 \| 69,6 \| 66,4
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	80,6 \| 89,7 \| 84,0 \| 68,0
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	77,2 \| 84,4 \| 76,0 \| 71,2
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	70,3 \| 89,2 \| 71,6 \| 50,0
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	79,7 \| 79,7 \| 71,2 \| 88,0
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	92,8 \| 91,7 \| 92,8 \| 93,9
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	100,0 \| 100,0 \| 100,0 \| 100,0
D-414A	150	254	6,813	EN 10270-1	1292,708	64,25	189,75	75,9 \| 77,4 \| 54,3 \| 95,9
D-514	165	550	6,939	EN 10270-1	2698,786	161,07	388,93	91,5 \| 91,4 \| 89,1 \| 94,2
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	81,7 \| 89,6 \| 85,2 \| 70,4
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	79,0 \| 87,5 \| 78,3 \| 71,3
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	85,7 \| 88,6 \| 89,1 \| 79,4
D-416	135	315	9,484	EN 10270-1	2101,663	93,39	221,61	75,4 \| 81,1 \| 76,1 \| 68,9
D-462	150	330	10,098	EN 10270-1	2291,813	103,04	226,96	78,1 \| 88,5 \| 81,0 \| 64,7
D-512	165	350	10,724	EN 10270-1	2544,866	112,69	237,31	74,7 \| 84,0 \| 79,1 \| 60,9
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	88,4 \| 89,3 \| 81,8 \| 94,0
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	72,0 \| 85,9 \| 74,8 \| 55,2
D-522	135	420	13,355	EN 10270-1	3575,592	152,27	267,73	69,1 \| 88,3 \| 70,1 \| 48,9
D-534	110	460	17,956	EN 10270-1	4596,568	204,01	255,99	76,5 \| 85,6 \| 80,2 \| 63,7

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202081; Druckfeder D-464

Ursprungsland: DE, German; Druckfeder D-464
