Druckfeder D-393 Federstahl Ø 8 x 100 x 570 mm

Staffelpreise - Druckfeder D-393

Bestellmenge	Einzelpreis [EUR]
1	28,6200 EUR
2	22,8000 EUR
3	21,1300 EUR
7	19,5000 EUR
17	18,2300 EUR
37	16,3700 EUR
75	16,0500 EUR
125	16,1241 EUR
175	15,9734 EUR
250	15,7036 EUR
350	14,8357 EUR

Druckfeder Kaufen

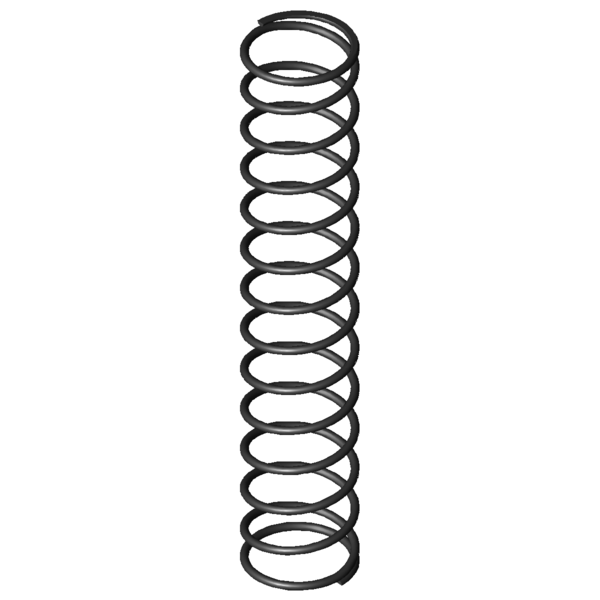

Produktbild Druckfeder D-393

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-393

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	100	mm	Mittlerer Windungsdurchmesser
De	108	mm	Äußerer Windungsdurchmesser
Dd	89	mm	Dorndurchmesser
Dh	111	mm	Hülsendurchmesser
L0	570	mm	Ungespannte Länge der Feder
Lk	298,53	mm	Knicklänge
Fn	1403,939	N	Höchstkraft der Feder
Ln	149,44	mm	Kleinste Länge der Feder
sn	420,56	mm	Größter Federweg bei statischer Belastung
Fndyn	1348,115	N	Dynamische Höchstkraft
Lndyn	166,16	mm	Kleinste Länge dynamische Belastung
shdyn	157	mm	Größter Federweg dynamische Belastung
S	44,96	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	3,338	N/mm	Federrate
Gewicht	1809,9567	g	Gewicht des Artikels
Fntol	66,6	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	65,8	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	13,67	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BB	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-393 Federstahl Ø 8 x 100 x 570 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-393 Federstahl Ø 8 x 100 x 570 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-393 Federstahl Ø 8 x 100 x 570 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-393 Federstahl Ø 8 x 100 x 570 mm

Kraft-Weg-Berechnung Druckfeder D-393

Anfrageformular Druckfeder D-393 Federstahl Ø 8 x 100 x 570 mm

Anfrageformular Druckfeder D-393

Ähnliche Druckfedern im Umfeld der Druckfeder D-393 Federstahl Ø 8 x 100 x 570 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364R-53	115	725	0,755	EN 10270-1	440,884	141,2	583,8	52,3 \| 82,5 \| 51,7 \| 22,6
D-339J	75	615	0,769	EN 10270-1	387,347	111,4	503,6	50,5 \| 72,8 \| 55,6 \| 23,0
D-344A	68	585	1,132	EN 10270-1	480,374	160,54	424,46	58,3 \| 74,3 \| 66,6 \| 33,9
D-364R-52	115	465	1,199	EN 10270-1	445,771	93,35	371,65	59,8 \| 83,5 \| 60,1 \| 35,9
D-364D	95	472	1,369	EN 10270-1	523,92	89,23	382,77	61,7 \| 79,8 \| 64,2 \| 41,0
D-344	68	585	1,376	EN 10270-1	621,076	133,78	451,22	61,4 \| 74,3 \| 68,7 \| 41,2
D-368A	86,3	490	1,694	EN 10270-1	543,875	169	321	63,3 \| 81,5 \| 57,5 \| 50,8
D-364U	105	494	1,757	EN 10270-1	691,406	100,47	393,53	70,5 \| 87,5 \| 71,4 \| 52,6
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	73,6 \| 92,0 \| 75,4 \| 53,5
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	74,4 \| 90,8 \| 70,2 \| 62,3
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	78,0 \| 81,5 \| 77,4 \| 75,1
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	77,1 \| 82,0 \| 57,6 \| 91,6
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	94,2 \| 96,8 \| 93,1 \| 92,6
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	88,9 \| 86,4 \| 84,8 \| 95,3
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	100,0 \| 100,0 \| 100,0 \| 100,0
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	85,1 \| 92,2 \| 87,4 \| 75,8
D-394D	98	400	4,579	EN 10270-1	1167	145	255	77,3 \| 87,0 \| 71,9 \| 72,9
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	81,2 \| 86,5 \| 85,3 \| 71,7
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	80,2 \| 89,5 \| 83,2 \| 68,0
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	72,2 \| 85,4 \| 70,5 \| 60,6
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	75,5 \| 91,5 \| 76,5 \| 58,3
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	69,9 \| 81,1 \| 74,1 \| 54,4
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	64,5 \| 85,2 \| 66,7 \| 41,4
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	64,9 \| 88,6 \| 65,1 \| 41,0
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	61,2 \| 79,5 \| 67,4 \| 36,8
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	58,1 \| 86,0 \| 57,4 \| 31,0
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	58,1 \| 85,8 \| 59,4 \| 29,2
D-422	110	345	11,985	EN 10270-1	2621,783	126,25	218,75	53,4 \| 79,6 \| 52,8 \| 27,9
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	57,1 \| 83,3 \| 60,4 \| 27,5
D-486	100	420	16,926	EN 10270-1	3947,997	186,75	233,25	48,3 \| 79,7 \| 45,5 \| 19,7

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-393

Ursprungsland: DE, German; Druckfeder D-393
