Druckfeder D-344 Federstahl Ø 5 x 63 x 585 mm

Staffelpreise - Druckfeder D-344

Bestellmenge	Einzelpreis [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2451 EUR
175	3,2080 EUR
250	3,1837 EUR
350	3,1130 EUR

Druckfeder Kaufen

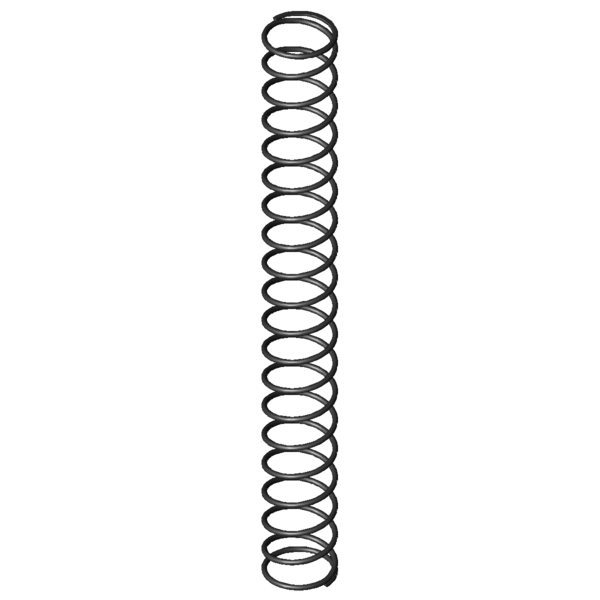

Produktbild Druckfeder D-344

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-344

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	63	mm	Mittlerer Windungsdurchmesser
De	68	mm	Äußerer Windungsdurchmesser
Dd	56,5	mm	Dorndurchmesser
Dh	71	mm	Hülsendurchmesser
L0	585	mm	Ungespannte Länge der Feder
Lk	503,35	mm	Knicklänge
Fn	621,076	N	Höchstkraft der Feder
Ln	133,78	mm	Kleinste Länge der Feder
sn	451,22	mm	Größter Federweg bei statischer Belastung
Fndyn	583,606	N	Dynamische Höchstkraft
Lndyn	161	mm	Kleinste Länge dynamische Belastung
shdyn	161,4	mm	Größter Federweg dynamische Belastung
S	31,351	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,376	N/mm	Federrate
Gewicht	629,7303	g	Gewicht des Artikels
Fntol	28,9	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	28,58	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	14,23	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AL	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-344 Federstahl Ø 5 x 63 x 585 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-344 Federstahl Ø 5 x 63 x 585 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-344 Federstahl Ø 5 x 63 x 585 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-344 Federstahl Ø 5 x 63 x 585 mm

Kraft-Weg-Berechnung Druckfeder D-344

Anfrageformular Druckfeder D-344 Federstahl Ø 5 x 63 x 585 mm

Anfrageformular Druckfeder D-344

Ähnliche Druckfedern im Umfeld der Druckfeder D-344 Federstahl Ø 5 x 63 x 585 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-289C	55	497	0,496	EN 10270-1	206,542	80,46	416,54	58,5 \| 76,6 \| 62,8 \| 36,0
D-313V	70	613	0,585	EN 10270-1	299,346	101,52	511,48	67,2 \| 90,9 \| 68,2 \| 42,5
D-313E	60	516	0,615	EN 10270-1	262,67	89,12	426,88	65,3 \| 82,8 \| 68,4 \| 44,7
D-313U-01	70	492	0,672	EN 10270-1	270,495	89,45	402,55	67,4 \| 87,1 \| 66,4 \| 48,8
D-339J	75	615	0,769	EN 10270-1	387,347	111,4	503,6	74,6 \| 91,9 \| 76,0 \| 55,9
D-339Z	85	691	0,802	EN 10270-1	454,103	125,01	565,99	74,3 \| 88,2 \| 76,4 \| 58,3
D-318A	54	490	0,927	EN 10270-1	335,592	128,09	361,91	71,8 \| 81,1 \| 67,1 \| 67,4
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	69,6 \| 80,6 \| 58,9 \| 69,4
D-318	54	490	1,128	EN 10270-1	432,23	106,74	383,26	80,1 \| 81,1 \| 77,3 \| 81,9
D-344A	68	585	1,132	EN 10270-1	480,374	160,54	424,46	89,3 \| 100,0 \| 85,7 \| 82,2
D-339J-12	68	325	1,305	EN 10270-1	309,762	87,68	237,32	76,0 \| 81,9 \| 51,2 \| 94,8
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	86,7 \| 88,1 \| 72,2 \| 99,9
D-344	68	585	1,376	EN 10270-1	621,076	133,78	451,22	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-05	56	605	1,627	EN 10270-1	477,938	311,18	293,82	81,9 \| 90,0 \| 71,0 \| 84,6
D-368A	86,3	490	1,694	EN 10270-1	543,875	169	321	80,4 \| 80,6 \| 79,4 \| 81,2
D-343	68	395	2,037	EN 10270-1	613,918	93,63	301,37	79,9 \| 89,2 \| 82,8 \| 67,6
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	70,0 \| 80,6 \| 74,5 \| 54,9
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	68,5 \| 87,7 \| 69,5 \| 48,3
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	63,8 \| 87,7 \| 64,1 \| 39,7
D-373A	69,3	340	3,469	EN 10270-1	630,407	158,29	181,71	62,5 \| 78,5 \| 69,4 \| 39,7
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	57,4 \| 79,1 \| 61,9 \| 31,2
D-389J	75	405	5,019	EN 10270-1	1286,281	148,71	256,29	52,4 \| 77,1 \| 52,5 \| 27,4
D-373	69,3	340	5,135	EN 10270-1	1175,608	111,04	228,96	52,4 \| 78,5 \| 51,8 \| 26,8
D-404	71	435	9,021	EN 10270-1	2186,881	192,57	242,43	44,6 \| 77,5 \| 41,1 \| 15,3
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	42,7 \| 72,6 \| 42,8 \| 12,8
D-409AD	56	510	20,395	EN 10270-1	3140,891	356	154	37,0 \| 77,3 \| 27,0 \| 6,7
D-434	73	410	22,023	EN 10270-1	3864,709	234,51	175,49	34,9 \| 71,1 \| 27,5 \| 6,3
D-498	75	440	30,756	EN 10270-1	5628,307	257	183	33,6 \| 70,4 \| 25,8 \| 4,5

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-344

Ursprungsland: DE, German; Druckfeder D-344
