Druckfeder D-364J-05 Federstahl Ø 5,5 x 50,5 x 605 mm

Staffelpreise - Druckfeder D-364J-05

Bestellmenge	Einzelpreis [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Druckfeder Kaufen

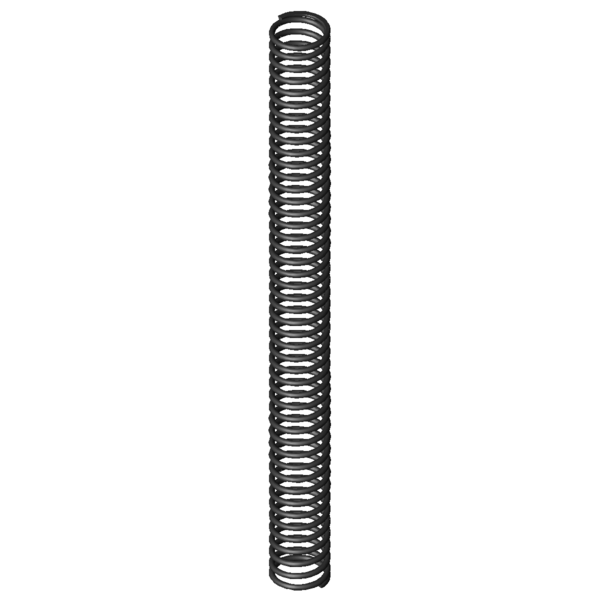

Produktbild Druckfeder D-364J-05

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364J-05

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	50,5	mm	Mittlerer Windungsdurchmesser
De	56	mm	Äußerer Windungsdurchmesser
Dd	43,5	mm	Dorndurchmesser
Dh	58	mm	Hülsendurchmesser
L0	605	mm	Ungespannte Länge der Feder
Lk	560,52	mm	Knicklänge
Fn	477,938	N	Höchstkraft der Feder
Ln	311,18	mm	Kleinste Länge der Feder
sn	293,82	mm	Größter Federweg bei statischer Belastung
Fndyn	349,884	N	Dynamische Höchstkraft
Lndyn	389,9	mm	Kleinste Länge dynamische Belastung
shdyn	215,1	mm	Größter Federweg dynamische Belastung
S	13,472	mm	Steigung der Feder
n	44,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,627	N/mm	Federrate
Gewicht	1385,447	g	Gewicht des Artikels
Fntol	34,2	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	33	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	16,24	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AM	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364J-05 Federstahl Ø 5,5 x 50,5 x 605 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364J-05 Federstahl Ø 5,5 x 50,5 x 605 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364J-05 Federstahl Ø 5,5 x 50,5 x 605 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364J-05 Federstahl Ø 5,5 x 50,5 x 605 mm

Kraft-Weg-Berechnung Druckfeder D-364J-05

Anfrageformular Druckfeder D-364J-05 Federstahl Ø 5,5 x 50,5 x 605 mm

Anfrageformular Druckfeder D-364J-05

Ähnliche Druckfedern im Umfeld der Druckfeder D-364J-05 Federstahl Ø 5,5 x 50,5 x 605 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-289X-24	48	434	0,489	EN 10270-1	170,449	85,78	348,22	53,6 \| 70,7 \| 60,0 \| 30,1
D-289C	55	497	0,496	EN 10270-1	206,542	80,46	416,54	55,6 \| 79,5 \| 56,9 \| 30,5
D-313V	70	613	0,585	EN 10270-1	299,346	101,52	511,48	59,9 \| 83,8 \| 60,0 \| 36,0
D-313E	60	516	0,615	EN 10270-1	262,67	89,12	426,88	60,4 \| 81,4 \| 61,9 \| 37,8
D-313U-01	70	492	0,672	EN 10270-1	270,495	89,45	402,55	61,4 \| 78,0 \| 64,8 \| 41,3
D-339J	75	615	0,769	EN 10270-1	387,347	111,4	503,6	67,3 \| 85,0 \| 69,7 \| 47,3
D-289B	55	307	0,809	EN 10270-1	206,469	51,79	255,21	61,3 \| 69,0 \| 65,0 \| 49,7
D-293	43,2	405	0,902	EN 10270-1	288,356	85,4	319,61	66,3 \| 67,4 \| 76,1 \| 55,5
D-318A	54	490	0,927	EN 10270-1	335,592	128,09	361,91	72,0 \| 83,4 \| 75,7 \| 57,0
D-313D	60	319	1,004	EN 10270-1	262,625	57,41	261,59	68,1 \| 70,5 \| 72,0 \| 61,7
D-318	54	490	1,128	EN 10270-1	432,23	106,74	383,26	78,8 \| 83,4 \| 83,5 \| 69,3
D-317A	54	335	1,128	EN 10270-1	257,424	106,74	228,26	70,0 \| 74,8 \| 65,8 \| 69,3
D-344A	68	585	1,132	EN 10270-1	480,374	160,54	424,46	81,3 \| 90,0 \| 84,4 \| 69,6
D-344	68	585	1,376	EN 10270-1	621,076	133,78	451,22	81,9 \| 90,0 \| 71,0 \| 84,6
D-364J-05	56	605	1,627	EN 10270-1	477,938	311,18	293,82	100,0 \| 100,0 \| 100,0 \| 100,0
D-317	54	335	1,669	EN 10270-1	434,441	74,72	260,28	87,3 \| 74,8 \| 89,7 \| 97,5
D-349A	55	410	2,264	EN 10270-1	587,196	150,63	259,38	80,8 \| 85,6 \| 84,8 \| 71,9
D-349	55	410	2,753	EN 10270-1	782,992	125,63	284,38	74,5 \| 85,6 \| 78,9 \| 59,1
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	69,4 \| 78,5 \| 70,7 \| 59,1
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	71,7 \| 83,6 \| 74,4 \| 57,0
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	64,5 \| 83,6 \| 63,2 \| 46,9
D-364J	60	341	3,715	EN 10270-1	831,004	117,33	223,67	64,6 \| 83,2 \| 66,8 \| 43,8
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	60,5 \| 78,5 \| 63,2 \| 39,9
D-379A	56,3	365	5,706	EN 10270-1	1044,68	181,92	183,08	55,0 \| 82,4 \| 54,0 \| 28,5
D-379	56,3	365	6,94	EN 10270-1	1479,452	151,82	213,18	52,7 \| 82,4 \| 52,4 \| 23,4
D-404	71	435	9,021	EN 10270-1	2186,881	192,57	242,43	47,8 \| 73,2 \| 52,2 \| 18,0
D-409	58	340	18,045	EN 10270-1	2752,3	187,47	152,53	39,2 \| 73,8 \| 34,6 \| 9,0
D-409AD	56	510	20,395	EN 10270-1	3140,891	356	154	42,0 \| 84,3 \| 33,8 \| 8,0
D-439	60	335	44,054	EN 10270-1	4606,402	230,44	104,56	31,5 \| 67,9 \| 23,0 \| 3,7
D-508	60	360	68,53	EN 10270-1	7401,2	252	108	30,5 \| 67,6 \| 21,6 \| 2,4

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-364J-05

Ursprungsland: DE, German; Druckfeder D-364J-05
