Druckfeder D-313V Federstahl Ø 4 x 66 x 613 mm

Staffelpreise - Druckfeder D-313V

Bestellmenge	Einzelpreis [EUR]
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Druckfeder Kaufen

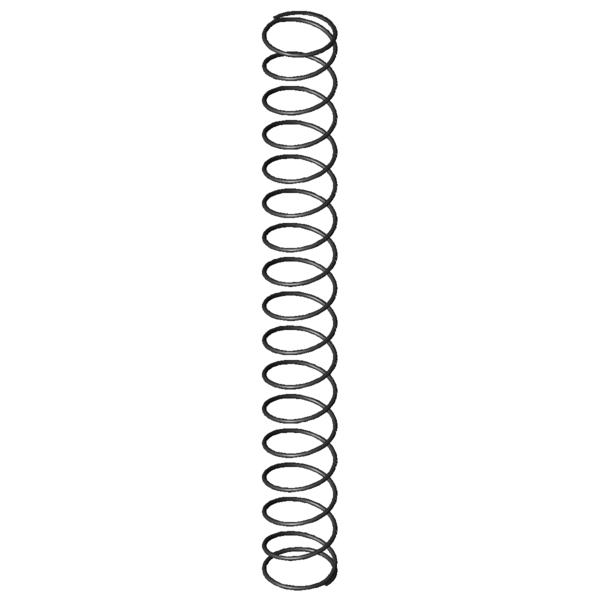

Produktbild Druckfeder D-313V

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-313V

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	4	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	66	mm	Mittlerer Windungsdurchmesser
De	70	mm	Äußerer Windungsdurchmesser
Dd	60	mm	Dorndurchmesser
Dh	73,7	mm	Hülsendurchmesser
L0	613	mm	Ungespannte Länge der Feder
Lk	527,48	mm	Knicklänge
Fn	299,346	N	Höchstkraft der Feder
Ln	101,52	mm	Kleinste Länge der Feder
sn	511,48	mm	Größter Federweg bei statischer Belastung
Fndyn	290,122	N	Dynamische Höchstkraft
Lndyn	117,28	mm	Kleinste Länge dynamische Belastung
shdyn	206,77	mm	Größter Federweg dynamische Belastung
S	39,29	mm	Steigung der Feder
n	15,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	0,585	N/mm	Federrate
Gewicht	360,431	g	Gewicht des Artikels
Fntol	17,21	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	17,07	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,4	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	21,73	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AM	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-313V Federstahl Ø 4 x 66 x 613 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-313V Federstahl Ø 4 x 66 x 613 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-313V Federstahl Ø 4 x 66 x 613 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-313V Federstahl Ø 4 x 66 x 613 mm

Kraft-Weg-Berechnung Druckfeder D-313V

Anfrageformular Druckfeder D-313V Federstahl Ø 4 x 66 x 613 mm

Anfrageformular Druckfeder D-313V

Ähnliche Druckfedern im Umfeld der Druckfeder D-313V Federstahl Ø 4 x 66 x 613 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-289C	55	497	0,496	EN 10270-1	206,542	80,46	416,54	79,9 \| 79,9 \| 75,2 \| 84,7
D-313V	70	613	0,585	EN 10270-1	299,346	101,52	511,48	86,0 \| 94,0 \| 87,9 \| 76,1
D-313E	60	516	0,615	EN 10270-1	262,67	89,12	426,88	79,2 \| 81,3 \| 76,3 \| 80,0
D-313U-01	70	492	0,672	EN 10270-1	270,495	89,45	402,55	83,2 \| 87,4 \| 74,9 \| 87,4
D-339J	75	615	0,769	EN 10270-1	387,347	111,4	503,6	100,0 \| 100,0 \| 100,0 \| 100,0
D-339Z	85	691	0,802	EN 10270-1	454,103	125,01	565,99	90,7 \| 89,1 \| 87,1 \| 95,9
D-318A	54	490	0,927	EN 10270-1	335,592	128,09	361,91	76,3 \| 85,7 \| 80,0 \| 63,1
D-313U	70	379	0,955	EN 10270-1	299,531	65,32	313,68	77,2 \| 81,3 \| 69,8 \| 80,5
D-318	54	490	1,128	EN 10270-1	432,23	106,74	383,26	69,9 \| 85,7 \| 72,1 \| 51,9
D-344A	68	585	1,132	EN 10270-1	480,374	160,54	424,46	80,8 \| 91,9 \| 82,5 \| 68,0
D-339Z-04	75	430	1,375	EN 10270-1	448,137	104,1	325,91	72,7 \| 86,6 \| 75,6 \| 55,9
D-344	68	585	1,376	EN 10270-1	621,076	133,78	451,22	74,6 \| 91,9 \| 76,0 \| 55,9
D-343A	68	395	1,376	EN 10270-1	359,554	133,78	261,22	70,0 \| 81,6 \| 72,3 \| 55,9
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	70,7 \| 81,3 \| 75,6 \| 55,2
D-364J-05	56	605	1,627	EN 10270-1	477,938	311,18	293,82	67,3 \| 85,0 \| 69,7 \| 47,3
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	64,4 \| 81,3 \| 66,4 \| 45,4
D-368A	86,3	490	1,694	EN 10270-1	543,875	169	321	64,1 \| 79,3 \| 67,5 \| 45,4

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-313V

Ursprungsland: DE, German; Druckfeder D-313V
