Druckfeder D-369 Federstahl Ø 6,3 x 80 x 720 mm

Staffelpreise - Druckfeder D-369

Bestellmenge	Einzelpreis [EUR]
1	16,9900 EUR
2	13,5400 EUR
3	9,7100 EUR
7	8,0900 EUR
17	6,3200 EUR
37	5,6200 EUR
75	5,5400 EUR
125	5,5120 EUR
175	5,4717 EUR
250	5,3171 EUR
350	5,0170 EUR

Druckfeder Kaufen

Produktbild Druckfeder D-369

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-369

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	6,3	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	80	mm	Mittlerer Windungsdurchmesser
De	86,3	mm	Äußerer Windungsdurchmesser
Dd	72	mm	Dorndurchmesser
Dh	88,7	mm	Hülsendurchmesser
L0	720	mm	Ungespannte Länge der Feder
Lk	612,3	mm	Knicklänge
Fn	933,562	N	Höchstkraft der Feder
Ln	169	mm	Kleinste Länge der Feder
sn	551	mm	Größter Federweg bei statischer Belastung
Fndyn	875,949	N	Dynamische Höchstkraft
Lndyn	203	mm	Kleinste Länge dynamische Belastung
shdyn	199,34	mm	Größter Federweg dynamische Belastung
S	38,578	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,694	N/mm	Federrate
Gewicht	1269,5364	g	Gewicht des Artikels
Fntol	42,9	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	42,4	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	17,08	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AT	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-369 Federstahl Ø 6,3 x 80 x 720 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-369 Federstahl Ø 6,3 x 80 x 720 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-369 Federstahl Ø 6,3 x 80 x 720 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-369 Federstahl Ø 6,3 x 80 x 720 mm

Kraft-Weg-Berechnung Druckfeder D-369

Anfrageformular Druckfeder D-369 Federstahl Ø 6,3 x 80 x 720 mm

Anfrageformular Druckfeder D-369

Ähnliche Druckfedern im Umfeld der Druckfeder D-369 Federstahl Ø 6,3 x 80 x 720 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-313V	70	613	0,585	EN 10270-1	299,346	101,52	511,48	57,9 \| 76,6 \| 62,4 \| 34,5
D-313U-01	70	492	0,672	EN 10270-1	270,495	89,45	402,55	53,9 \| 71,0 \| 51,0 \| 39,7
D-364R-53	115	725	0,755	EN 10270-1	440,884	141,2	583,8	68,4 \| 89,9 \| 70,8 \| 44,6
D-339J	75	615	0,769	EN 10270-1	387,347	111,4	503,6	64,4 \| 81,3 \| 66,4 \| 45,4
D-339Z	85	691	0,802	EN 10270-1	454,103	125,01	565,99	70,5 \| 91,3 \| 73,0 \| 47,4
D-364E	95	763	0,839	EN 10270-1	523,787	138,64	624,36	70,8 \| 90,8 \| 72,2 \| 49,5
D-364V	105	798	1,077	EN 10270-1	691,36	155,97	642,03	78,1 \| 90,8 \| 79,9 \| 63,6
D-344A	68	585	1,132	EN 10270-1	480,374	160,54	424,46	70,3 \| 79,8 \| 64,2 \| 66,8
D-339Y	85	428	1,309	EN 10270-1	454,906	80,49	347,51	70,8 \| 79,1 \| 55,9 \| 77,3
D-364D	95	472	1,369	EN 10270-1	523,92	89,23	382,77	74,9 \| 81,2 \| 62,8 \| 80,8
D-344	68	585	1,376	EN 10270-1	621,076	133,78	451,22	78,4 \| 79,8 \| 74,2 \| 81,2
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	89,2 \| 100,0 \| 85,5 \| 82,2
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	100,0 \| 100,0 \| 100,0 \| 100,0
D-394	108	835	2,256	EN 10270-1	1401,863	213,49	621,51	78,1 \| 81,6 \| 77,6 \| 75,1
D-367A	86,3	365	2,322	EN 10270-1	553,225	126,73	238,27	69,3 \| 83,6 \| 51,3 \| 73,0
D-368	86,3	490	2,508	EN 10270-1	932,126	118,27	371,73	80,2 \| 89,4 \| 83,7 \| 67,6
D-374A	69,3	500	2,853	EN 10270-1	884,881	189,79	310,21	72,7 \| 83,2 \| 75,5 \| 59,4
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	70,5 \| 82,1 \| 74,8 \| 54,8
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	67,1 \| 79,3 \| 71,4 \| 50,8
D-374	69,3	500	3,469	EN 10270-1	1185,488	158,29	341,71	67,5 \| 83,2 \| 70,4 \| 48,8
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	67,2 \| 80,4 \| 73,5 \| 47,7
D-367	86,3	355	3,688	EN 10270-1	967,989	92,5	262,5	67,0 \| 83,1 \| 72,0 \| 45,9
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	62,6 \| 86,7 \| 62,8 \| 38,5
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	57,3 \| 80,0 \| 61,1 \| 30,8
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	53,7 \| 76,7 \| 54,8 \| 29,6
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	51,6 \| 77,9 \| 51,0 \| 26,0
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	45,1 \| 78,0 \| 41,6 \| 15,8
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	45,0 \| 76,6 \| 43,7 \| 14,8

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-369

Ursprungsland: DE, German; Druckfeder D-369

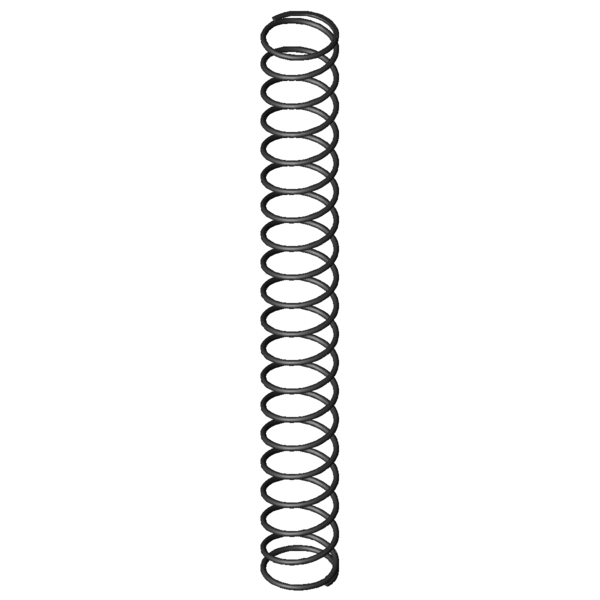

Produktbild - Druckfedern D-369
