Druckfeder D-394 Federstahl Ø 8 x 100 x 835 mm

Staffelpreise - Druckfeder D-394

Bestellmenge	Einzelpreis [EUR]
1	44,4600 EUR
2	35,8800 EUR
3	35,4200 EUR
7	32,5900 EUR
17	30,2500 EUR
37	27,4500 EUR
75	26,9000 EUR
125	26,8590 EUR
175	26,7340 EUR
250	26,6504 EUR
350	26,2023 EUR

Druckfeder Kaufen

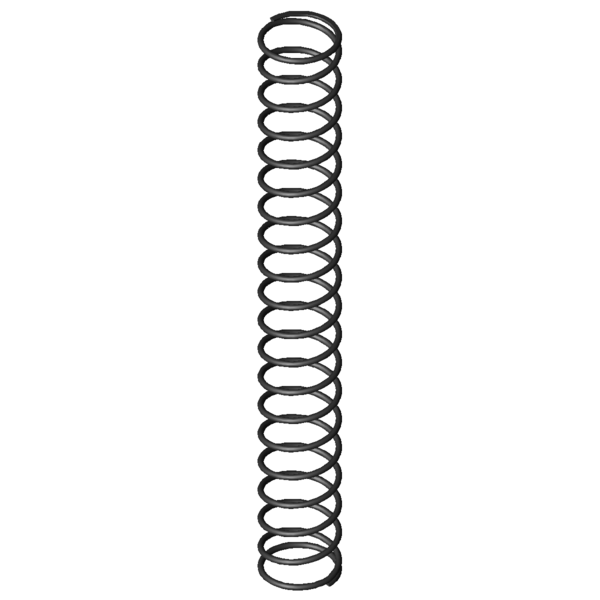

Produktbild Druckfeder D-394

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-394

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	8	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	100	mm	Mittlerer Windungsdurchmesser
De	108	mm	Äußerer Windungsdurchmesser
Dd	89	mm	Dorndurchmesser
Dh	111	mm	Hülsendurchmesser
L0	835	mm	Ungespannte Länge der Feder
Lk	687,22	mm	Knicklänge
Fn	1401,863	N	Höchstkraft der Feder
Ln	213,49	mm	Kleinste Länge der Feder
sn	621,51	mm	Größter Federweg bei statischer Belastung
Fndyn	1346,033	N	Dynamische Höchstkraft
Lndyn	238,24	mm	Kleinste Länge dynamische Belastung
shdyn	232,72	mm	Größter Federweg dynamische Belastung
S	44,703	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,256	N/mm	Federrate
Gewicht	2558,9042	g	Gewicht des Artikels
Fntol	64,6	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	63,8	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,5	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	19,35	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BF	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-394 Federstahl Ø 8 x 100 x 835 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-394 Federstahl Ø 8 x 100 x 835 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-394 Federstahl Ø 8 x 100 x 835 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-394 Federstahl Ø 8 x 100 x 835 mm

Kraft-Weg-Berechnung Druckfeder D-394

Anfrageformular Druckfeder D-394 Federstahl Ø 8 x 100 x 835 mm

Anfrageformular Druckfeder D-394

Ähnliche Druckfedern im Umfeld der Druckfeder D-394 Federstahl Ø 8 x 100 x 835 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-364R-53	115	725	0,755	EN 10270-1	440,884	141,2	583,8	60,5 \| 85,2 \| 62,7 \| 33,5
D-339Z	85	691	0,802	EN 10270-1	454,103	125,01	565,99	57,3 \| 74,7 \| 61,7 \| 35,6
D-364E	95	763	0,839	EN 10270-1	523,787	138,64	624,36	62,8 \| 82,7 \| 68,5 \| 37,2
D-364V	105	798	1,077	EN 10270-1	691,36	155,97	642,03	70,4 \| 90,5 \| 73,1 \| 47,7
D-389E	120	908	1,094	EN 10270-1	800,839	175,76	732,24	69,8 \| 89,8 \| 71,0 \| 48,5
D-364R-52	115	465	1,199	EN 10270-1	445,771	93,35	371,65	57,9 \| 74,9 \| 45,8 \| 53,2
D-364D	95	472	1,369	EN 10270-1	523,92	89,23	382,77	60,4 \| 71,1 \| 49,5 \| 60,7
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	70,2 \| 81,6 \| 67,3 \| 61,8
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	78,1 \| 81,6 \| 77,6 \| 75,1
D-364U	105	494	1,757	EN 10270-1	691,406	100,47	393,53	70,9 \| 78,4 \| 56,3 \| 77,9
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	75,1 \| 81,6 \| 64,7 \| 79,1
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	76,7 \| 81,5 \| 56,3 \| 92,2
D-394	108	835	2,256	EN 10270-1	1401,863	213,49	621,51	100,0 \| 100,0 \| 100,0 \| 100,0
D-419	135	1015	2,819	EN 10270-1	2109,352	266,86	748,14	78,5 \| 80,8 \| 74,8 \| 80,0
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	83,6 \| 91,8 \| 86,1 \| 73,0
D-393	108	570	3,338	EN 10270-1	1403,939	149,44	420,56	80,2 \| 89,4 \| 83,8 \| 67,6
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	69,6 \| 80,9 \| 73,9 \| 54,1
D-399	88	600	4,405	EN 10270-1	1757,757	201	399	69,2 \| 84,4 \| 72,0 \| 51,2
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	66,8 \| 77,4 \| 72,3 \| 50,8
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	66,9 \| 82,2 \| 72,4 \| 45,9
D-478	125	800	5,442	EN 10270-1	2837,224	278,64	521,36	64,4 \| 85,0 \| 66,6 \| 41,4
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	64,9 \| 88,5 \| 65,1 \| 41,0
D-414H	100	531	5,722	EN 10270-1	1935,088	192,84	338,16	61,5 \| 81,7 \| 63,4 \| 39,4
D-526	135	900	6,136	EN 10270-1	3662,222	303,19	596,81	61,2 \| 79,8 \| 67,2 \| 36,8
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	52,0 \| 75,0 \| 53,1 \| 28,0
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	53,2 \| 79,4 \| 52,6 \| 27,7
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	50,1 \| 73,6 \| 51,7 \| 24,8
D-429	90	540	10,755	EN 10270-1	3213,064	241,26	298,74	47,6 \| 76,0 \| 45,8 \| 21,0

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder D-394

Ursprungsland: DE, German; Druckfeder D-394
