Druckfeder D-516 Federstahl Ø 12 x 153 x 800 mm

Staffelpreise - Druckfeder D-516

Bestellmenge	Einzelpreis [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	32,9218 EUR
175	32,3473 EUR
250	32,2411 EUR
350	32,0835 EUR

Druckfeder Kaufen

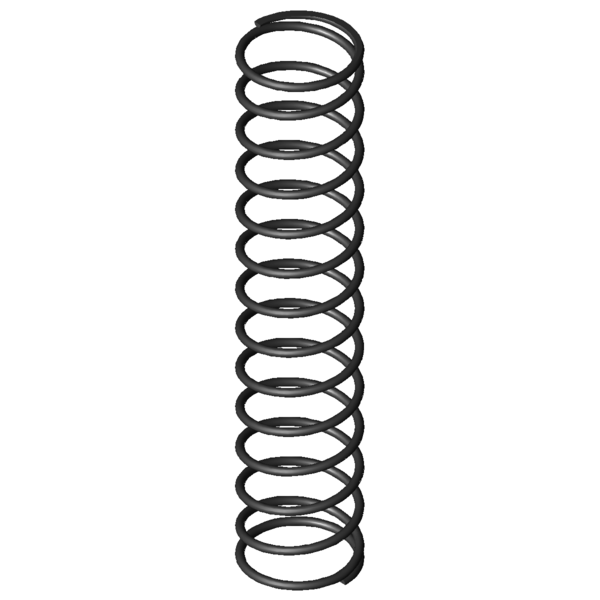

Produktbild Druckfeder D-516

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-516

Formelzeichen	Wert	Einheit	Beschreibung
Material	EN 10270-1	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	12	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	153	mm	Mittlerer Windungsdurchmesser
De	165	mm	Äußerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
Dh		mm	Hülsendurchmesser
L0	800	mm	Ungespannte Länge der Feder
Lk	245	mm	Knicklänge
Fn	2713,165	N	Höchstkraft der Feder
Ln	225	mm	Kleinste Länge der Feder
sn	575	mm	Größter Federweg bei statischer Belastung
Fndyn		N	Dynamische Höchstkraft
Lndyn		mm	Kleinste Länge dynamische Belastung
shdyn		mm	Größter Federweg dynamische Belastung
S	63,04	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	4,719	N/mm	Federrate
Gewicht	6230,7758	g	Gewicht des Artikels
Fntol	131	N	(+/-) Toleranz für statische Höchstkraft
Fndtol		N	(+/-) Toleranz für dynamische Höchstkraft
Detol	2,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	19,15	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	BG	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder D-516 Federstahl Ø 12 x 153 x 800 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-516 Federstahl Ø 12 x 153 x 800 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-516 Federstahl Ø 12 x 153 x 800 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-516 Federstahl Ø 12 x 153 x 800 mm

Kraft-Weg-Berechnung Druckfeder D-516

Anfrageformular Druckfeder D-516 Federstahl Ø 12 x 153 x 800 mm

Anfrageformular Druckfeder D-516

Ähnliche Druckfedern im Umfeld der Druckfeder D-516 Federstahl Ø 12 x 153 x 800 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
D-369A	86,3	720	1,393	EN 10270-1	720,488	202,81	517,19	50,9 \| 64,9 \| 58,3 \| 29,5
D-414D	150	1060	1,538	EN 10270-1	1287,873	222,81	837,19	57,0 \| 80,5 \| 58,1 \| 32,6
D-369	86,3	720	1,694	EN 10270-1	933,562	169	551	55,3 \| 64,9 \| 65,1 \| 35,9
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	52,9 \| 67,1 \| 53,8 \| 37,8
D-394	108	835	2,256	EN 10270-1	1401,863	213,49	621,51	65,3 \| 76,0 \| 72,1 \| 47,8
D-414C	150	658	2,51	EN 10270-1	1291,274	143,53	514,47	68,1 \| 82,7 \| 68,5 \| 53,2
D-419	135	1015	2,819	EN 10270-1	2109,352	266,86	748,14	72,8 \| 81,3 \| 77,3 \| 59,8
D-468	150	1100	3,002	EN 10270-1	2417,9	294,59	805,41	76,3 \| 85,1 \| 80,3 \| 63,6
D-393A	108	630	3,091	EN 10270-1	1452,405	160,11	469,89	67,8 \| 70,3 \| 67,6 \| 65,5
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	64,8 \| 73,7 \| 53,2 \| 67,4
D-517	165	1160	3,188	EN 10270-1	2670,655	322,33	837,67	80,3 \| 89,7 \| 83,5 \| 67,6
D-418	135	690	4,173	EN 10270-1	2099,766	186,8	503,2	84,9 \| 83,8 \| 82,5 \| 88,4
D-414B	150	389	4,335	EN 10270-1	1293,327	90,67	298,33	71,1 \| 71,5 \| 49,8 \| 91,9
D-466	150	730	4,443	EN 10270-1	2327,358	206,18	523,82	91,3 \| 91,3 \| 88,4 \| 94,2
D-516	165	800	4,719	EN 10270-1	2713,165	225	575	100,0 \| 100,0 \| 100,0 \| 100,0
D-478	125	800	5,442	EN 10270-1	2837,224	278,64	521,36	89,7 \| 89,1 \| 93,1 \| 86,7
D-424	110	730	5,507	EN 10270-1	2636,36	251,25	478,75	85,4 \| 80,4 \| 90,2 \| 85,7
D-526	135	900	6,136	EN 10270-1	3662,222	303,19	596,81	84,1 \| 90,2 \| 85,2 \| 76,9
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	73,4 \| 74,8 \| 68,3 \| 76,9
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	76,0 \| 81,9 \| 74,0 \| 72,2
D-514	165	550	6,939	EN 10270-1	2698,786	161,07	388,93	80,4 \| 89,6 \| 83,6 \| 68,0
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	71,9 \| 78,7 \| 78,3 \| 58,6
D-524	135	620	9,082	EN 10270-1	3699,531	212,64	407,36	70,2 \| 86,4 \| 72,1 \| 52,0
D-512	165	350	10,724	EN 10270-1	2544,866	112,69	237,31	64,3 \| 81,3 \| 67,5 \| 44,0
D-488	100	620	11,437	EN 10270-1	4050,469	265,83	354,17	60,7 \| 76,6 \| 64,3 \| 41,3
D-536	110	670	12,132	EN 10270-1	4605,304	290,41	379,59	61,6 \| 83,5 \| 62,5 \| 38,9

Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder D-516

Ursprungsland: DE, German; Druckfeder D-516
