Druckfeder D-364R-30 Federstahl Ø 5,6 x 63,4 x 56 mm

Staffelpreise - Druckfeder D-364R-30

Bestellmenge Einzelpreis [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1212 EUR
175 2,1185 EUR
250 2,0658 EUR
350 2,0208 EUR

Druckfeder Kaufen

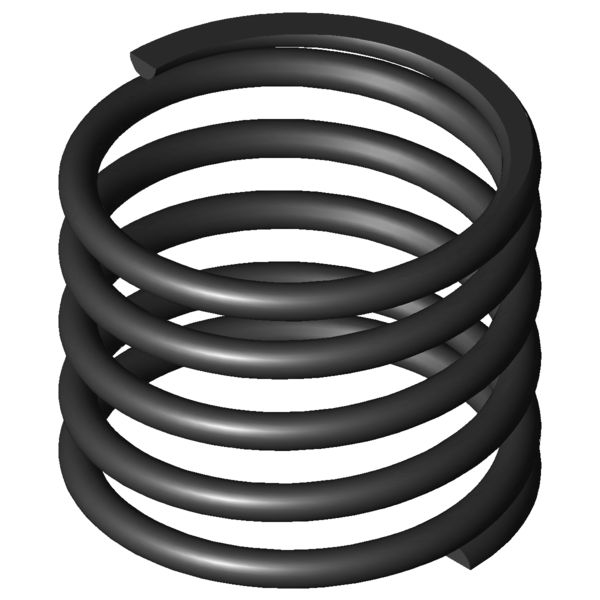

Produktbild Druckfeder D-364R-30
Produktbild Druckfeder D-364R-30
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364R-30

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,6 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 63,4 mm Mittlerer Windungsdurchmesser
De 69 mm Äußerer Windungsdurchmesser
Dd 56 mm Dorndurchmesser
Dh 71 mm Hülsendurchmesser
L0 56 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 218,719 N Höchstkraft der Feder
Ln 36,53 mm Kleinste Länge der Feder
sn 19,47 mm Größter Federweg bei statischer Belastung
Fndyn 186,463 N Dynamische Höchstkraft
Lndyn 39,4 mm Kleinste Länge dynamische Belastung
shdyn 16,6 mm Größter Federweg dynamische Belastung
S 14,4 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 11,233 N/mm Federrate
Gewicht 213,2791 g Gewicht des Artikels
Fntol 38,9 N (+/-) Toleranz für statische Höchstkraft
Fndtol 37,13 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,06 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364R-30 Federstahl Ø 5,6 x 63,4 x 56 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364R-30 Federstahl Ø 5,6 x 63,4 x 56 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364R-30 Federstahl Ø 5,6 x 63,4 x 56 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364R-30 Federstahl Ø 5,6 x 63,4 x 56 mm

Kraft-Weg-Berechnung Druckfeder D-364R-30

Anfrageformular Druckfeder D-364R-30 Federstahl Ø 5,6 x 63,4 x 56 mm

Anfrageformular Druckfeder D-364R-30

Ähnliche Druckfedern im Umfeld der Druckfeder D-364R-30 Federstahl Ø 5,6 x 63,4 x 56 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364R-30 EN 10270-1 5,6 69 56 218,719 36,53 19,47 3,5 11,233 100,0 | 100,0 | 100,0 | 100,0
VD-364R-30 1.4310 5,6 69 56 187,857 36,53 19,47 3,5 9,648 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263VH 46 60 2,149 EN 10270-1 99,399 13,74 46,26 43,7 | 68,2 | 43,8 | 19,1
D-289C-06 48 48 5,28 EN 10270-1 166,643 16,44 31,56 62,3 | 70,8 | 68,9 | 47,0
D-288Z-11 37 57,4 5,999 EN 10270-1 226,908 19,57 37,83 65,2 | 68,3 | 73,9 | 53,4
D-339J-09 68 45 8,158 EN 10270-1 190,986 21,59 23,41 81,4 | 86,4 | 85,2 | 72,6
D-318B 49 68 8,177 EN 10270-1 342,968 26,06 41,94 67,6 | 74,9 | 55,1 | 72,8
D-313F 40 61,7 10,137 EN 10270-1 392,377 22,99 38,71 71,4 | 71,0 | 53,0 | 90,2
D-364R-30 69 56 11,233 EN 10270-1 218,719 36,53 19,47 100,0 | 100,0 | 100,0 | 100,0
D-339J-20 58 50 12,125 EN 10270-1 336 22,28 27,72 81,6 | 84,6 | 67,7 | 92,7
D-344B 55 66 14,554 EN 10270-1 496,641 31,88 34,13 70,8 | 84,6 | 50,5 | 77,2
D-364E-08 70 65 15,44 EN 10270-1 584,108 27,17 37,83 70,5 | 94,3 | 44,5 | 72,8
D-364R-41 54 59,4 16,066 EN 10270-1 174,625 48,53 10,87 76,2 | 90,8 | 67,8 | 69,9
D-369B 78,3 75 19,11 EN 10270-1 841,392 30,97 44,03 59,3 | 83,9 | 35,1 | 58,8
D-349A-02 50 50 21,499 EN 10270-1 442,028 29,44 20,56 69,3 | 83,7 | 72,1 | 52,3
D-325 36 53,5 22,74 EN 10270-1 653,91 24,74 28,76 57,7 | 73,0 | 50,6 | 49,4
D-339N-03 41 52 24,545 EN 10270-1 592,036 27,88 24,12 60,7 | 77,5 | 58,8 | 45,8
D-350 45 64 28,425 EN 10270-1 940,013 30,93 33,07 53,8 | 80,7 | 41,1 | 39,5
D-364J-01 56 53 32,171 EN 10270-1 862,821 26,18 26,82 58,4 | 91,3 | 49,0 | 34,9
D-364J-21 48 63 34,696 EN 10270-1 1069,341 32,18 30,82 53,2 | 85,6 | 41,8 | 32,4
D-374B 56,3 64 36,682 EN 10270-1 919,309 38,94 25,06 55,8 | 86,0 | 50,7 | 30,6
D-364R-81 46 66 37,509 EN 10270-1 581,382 50,5 15,5 56,7 | 81,6 | 58,6 | 29,9
D-364J-20 48 45 53,972 EN 10270-1 1100,49 24,61 20,39 53,7 | 82,7 | 57,7 | 20,8
D-380 46,3 60 71,644 EN 10270-1 1562,682 38,19 21,81 50,1 | 83,1 | 51,6 | 15,7
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-364R-30

Ursprungsland: DE, German; Druckfeder D-364R-30
