Druckfeder D-364J-01 Federstahl Ø 5,5 x 50,5 x 53 mm

Staffelpreise - Druckfeder D-364J-01

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

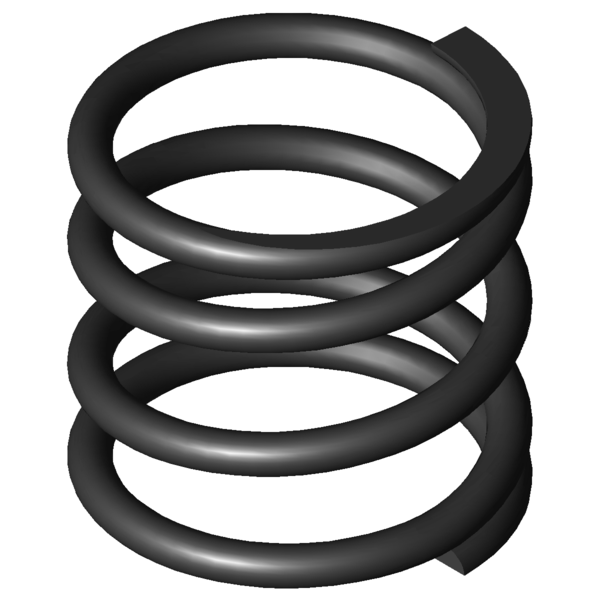

Produktbild Druckfeder D-364J-01
Produktbild Druckfeder D-364J-01
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364J-01

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50,5 mm Mittlerer Windungsdurchmesser
De 56 mm Äußerer Windungsdurchmesser
Dd 43,5 mm Dorndurchmesser
Dh 58 mm Hülsendurchmesser
L0 53 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 862,821 N Höchstkraft der Feder
Ln 26,18 mm Kleinste Länge der Feder
sn 26,82 mm Größter Federweg bei statischer Belastung
Fndyn 817,138 N Dynamische Höchstkraft
Lndyn 27,6 mm Kleinste Länge dynamische Belastung
shdyn 11,8 mm Größter Federweg dynamische Belastung
S 21,11 mm Steigung der Feder
n 2,25 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 32,171 N/mm Federrate
Gewicht 126,6269 g Gewicht des Artikels
Fntol 58,5 N (+/-) Toleranz für statische Höchstkraft
Fndtol 57,8 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,4 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364J-01 Federstahl Ø 5,5 x 50,5 x 53 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364J-01 Federstahl Ø 5,5 x 50,5 x 53 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364J-01 Federstahl Ø 5,5 x 50,5 x 53 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364J-01 Federstahl Ø 5,5 x 50,5 x 53 mm

Kraft-Weg-Berechnung Druckfeder D-364J-01

Anfrageformular Druckfeder D-364J-01 Federstahl Ø 5,5 x 50,5 x 53 mm

Anfrageformular Druckfeder D-364J-01

Ähnliche Druckfedern im Umfeld der Druckfeder D-364J-01 Federstahl Ø 5,5 x 50,5 x 53 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364J-01 EN 10270-1 5,5 56 53 862,821 26,18 26,82 2,25 32,171 100,0 | 100,0 | 100,0 | 100,0
VD-364J-01 1.4310 5,5 56 53 740,52 26,2 26,8 2,25 27,631 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263D-12 42 45 0,505 EN 10270-1 7,243 30,65 14,35 31,8 | 66,6 | 27,2 | 1,6
D-263VH 46 60 2,149 EN 10270-1 99,399 13,74 46,26 37,8 | 72,0 | 34,7 | 6,7
D-289C-06 48 48 5,28 EN 10270-1 166,643 16,44 31,56 48,9 | 78,2 | 52,1 | 16,4
D-339J-09 68 45 8,158 EN 10270-1 190,986 21,59 23,41 54,4 | 83,0 | 54,7 | 25,4
D-318B 49 68 8,177 EN 10270-1 342,968 26,06 41,94 52,2 | 79,4 | 51,8 | 25,4
D-364R-30 69 56 11,233 EN 10270-1 218,719 36,53 19,47 58,4 | 91,3 | 49,0 | 34,9
D-339J-20 58 50 12,125 EN 10270-1 336 22,28 27,72 65,5 | 90,9 | 67,8 | 37,7
D-344B 55 66 14,554 EN 10270-1 496,641 31,88 34,13 67,7 | 89,8 | 68,1 | 45,2
D-364R-41 54 59,4 16,066 EN 10270-1 174,625 48,53 10,87 58,3 | 94,6 | 30,4 | 49,9
D-349A-02 50 50 21,499 EN 10270-1 442,028 29,44 20,56 74,1 | 91,5 | 63,9 | 66,8
D-325 36 53,5 22,74 EN 10270-1 653,91 24,74 28,76 78,0 | 78,7 | 84,5 | 70,7
D-339N-03 41 52 24,545 EN 10270-1 592,036 27,88 24,12 80,0 | 84,4 | 79,3 | 76,3
D-364R-40 54 38 25,247 EN 10270-1 76,849 34,96 3,04 59,2 | 88,8 | 10,1 | 78,6
D-350 45 64 28,425 EN 10270-1 940,013 30,93 33,07 86,5 | 84,7 | 86,4 | 88,4
D-364J-01 56 53 32,171 EN 10270-1 862,821 26,18 26,82 100,0 | 100,0 | 100,0 | 100,0
D-364J-21 48 63 34,696 EN 10270-1 1069,341 32,18 30,82 88,8 | 89,9 | 83,9 | 92,7
D-374B 56,3 64 36,682 EN 10270-1 919,309 38,94 25,06 90,4 | 89,9 | 93,6 | 87,7
D-364J-20 48 45 53,972 EN 10270-1 1100,49 24,61 20,39 75,7 | 90,2 | 77,2 | 59,6
D-355 37 51 55,517 EN 10270-1 1147,813 30,33 20,67 72,8 | 84,4 | 76,1 | 57,9
D-364R-80 46 42 58,942 EN 10270-1 324,181 36,5 5,5 56,0 | 84,4 | 29,0 | 54,6
D-379B 46,3 47 71,644 EN 10270-1 631,306 38,19 8,81 61,4 | 86,2 | 53,0 | 44,9
D-380 46,3 60 71,644 EN 10270-1 1562,682 38,19 21,81 66,4 | 86,1 | 68,3 | 44,9
D-364K 38 48,6 77,589 EN 10270-1 1196,171 33,18 15,42 64,3 | 86,5 | 64,8 | 41,5
D-389K 50 62,3 87,899 EN 10270-1 1754,76 42,34 19,96 60,9 | 84,3 | 61,8 | 36,6
D-404A 58 68 95,378 EN 10270-1 1865,54 48,44 19,56 58,1 | 81,1 | 59,6 | 33,7
D-364R-02 39 51 96,935 EN 10270-1 1719,492 33,26 17,74 59,4 | 86,9 | 58,2 | 33,2
D-385 38,3 50 139,93 EN 10270-1 1719,977 37,71 12,29 51,4 | 83,3 | 48,0 | 23,0
D-409AA 56 50 150,926 EN 10270-1 1648,111 39,08 10,92 51,8 | 87,7 | 46,5 | 21,3
D-389A-02 39 51 174,057 EN 10270-1 1912,45 40,01 10,99 48,1 | 82,7 | 43,0 | 18,5
D-410 48 65 186,286 EN 10270-1 3194,8 47,85 17,15 47,1 | 78,7 | 45,5 | 17,3
Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder D-364J-01

Ursprungsland: DE, German; Druckfeder D-364J-01
