Druckfeder D-409AA Federstahl Ø 8 x 48 x 50 mm

Staffelpreise - Druckfeder D-409AA

Bestellmenge Einzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3621 EUR
175 2,3490 EUR
250 2,3059 EUR
350 2,2597 EUR

Druckfeder Kaufen

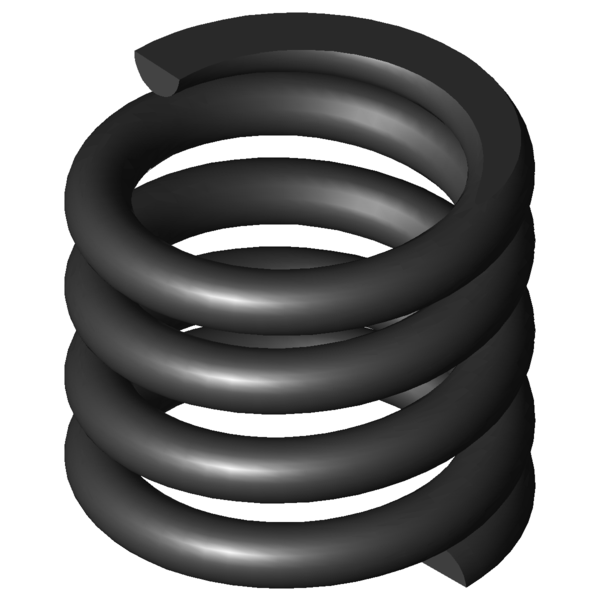

Produktbild Druckfeder D-409AA
Produktbild Druckfeder D-409AA
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-409AA

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 48 mm Mittlerer Windungsdurchmesser
De 56 mm Äußerer Windungsdurchmesser
Dd 38,4 mm Dorndurchmesser
Dh 57,4 mm Hülsendurchmesser
L0 50 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1648,111 N Höchstkraft der Feder
Ln 39,08 mm Kleinste Länge der Feder
sn 10,92 mm Größter Federweg bei statischer Belastung
Fndyn 1415,685 N Dynamische Höchstkraft
Lndyn 40,62 mm Kleinste Länge dynamische Belastung
shdyn 9,38 mm Größter Federweg dynamische Belastung
S 16,8 mm Steigung der Feder
n 2,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 150,926 N/mm Federrate
Gewicht 269,6211 g Gewicht des Artikels
Fntol 186 N (+/-) Toleranz für statische Höchstkraft
Fndtol 183 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,07 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-409AA Federstahl Ø 8 x 48 x 50 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-409AA Federstahl Ø 8 x 48 x 50 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-409AA Federstahl Ø 8 x 48 x 50 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-409AA Federstahl Ø 8 x 48 x 50 mm

Kraft-Weg-Berechnung Druckfeder D-409AA

Anfrageformular Druckfeder D-409AA Federstahl Ø 8 x 48 x 50 mm

Anfrageformular Druckfeder D-409AA

Ähnliche Druckfedern im Umfeld der Druckfeder D-409AA Federstahl Ø 8 x 48 x 50 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-409AA EN 10270-1 8 56 50 1648,111 39,08 10,92 2,5 150,926 53,1 | 85,4 | 49,7 | 24,3
VD-409AA 1.4310 8 56 50 1415,556 39,08 10,92 2,5 129,63 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364J-21 48 63 34,696 EN 10270-1 1069,341 32,18 30,82 89,5 | 90,3 | 83,6 | 94,6
D-374B 56,3 64 36,682 EN 10270-1 919,309 38,94 25,06 100,0 | 100,0 | 100,0 | 100,0
D-364J-20 48 45 53,972 EN 10270-1 1100,49 24,61 20,39 59,1 | 81,5 | 60,2 | 35,8
D-355 37 51 55,517 EN 10270-1 1147,813 30,33 20,67 57,9 | 75,5 | 61,2 | 36,8
D-364R-80 46 42 58,942 EN 10270-1 324,181 36,5 5,5 51,5 | 80,4 | 35,0 | 39,1
D-379B 46,3 47 71,644 EN 10270-1 631,306 38,19 8,81 64,0 | 85,1 | 59,5 | 47,5
D-380 46,3 60 71,644 EN 10270-1 1562,682 38,19 21,81 72,0 | 92,0 | 72,9 | 51,2
D-364J-08 42 44 76,683 EN 10270-1 1301,313 27,03 16,97 66,6 | 77,3 | 71,7 | 50,8
D-364K 38 48,6 77,589 EN 10270-1 1196,171 33,18 15,42 67,0 | 77,9 | 71,7 | 51,4
D-389K 50 62,3 87,899 EN 10270-1 1754,76 42,34 19,96 66,6 | 92,1 | 66,0 | 41,7
D-404A 58 68 95,378 EN 10270-1 1865,54 48,44 19,56 64,0 | 90,0 | 63,7 | 38,5
D-364R-02 39 51 96,935 EN 10270-1 1719,492 33,26 17,74 74,3 | 80,1 | 78,7 | 64,2
D-364R-90 39 47 104,969 EN 10270-1 1149,113 36,05 10,95 77,9 | 79,5 | 84,7 | 69,5
D-385 38,3 50 139,93 EN 10270-1 1719,977 37,71 12,29 89,1 | 82,4 | 92,3 | 92,7
D-409AA 56 50 150,926 EN 10270-1 1648,111 39,08 10,92 53,1 | 85,4 | 49,7 | 24,3
D-389A-02 39 51 174,057 EN 10270-1 1912,45 40,01 10,99 87,8 | 83,8 | 92,8 | 86,7
D-414AA 42 53 303,335 EN 10270-1 1650,56 47,56 5,44 71,5 | 89,8 | 74,8 | 49,7
D-389O 34 48,3 355,059 EN 10270-1 2415,555 41,5 6,8 63,1 | 81,6 | 65,3 | 42,5
Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder D-409AA

Ursprungsland: DE, German; Druckfeder D-409AA
