Druckfeder D-364 Federstahl Ø 5 x 25 x 180 mm

Staffelpreise - Druckfeder D-364

Bestellmenge Einzelpreis [EUR]
1 13,3600 EUR
2 10,6400 EUR
3 6,1500 EUR
7 4,0000 EUR
17 2,6100 EUR
37 2,2000 EUR
75 2,1400 EUR
125 2,1212 EUR
175 2,1185 EUR
250 2,0658 EUR
350 2,0208 EUR

Druckfeder Kaufen

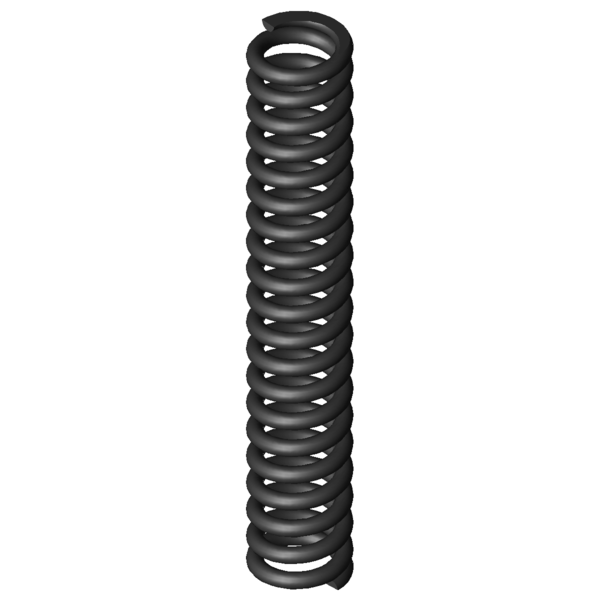

Produktbild Druckfeder D-364
Produktbild Druckfeder D-364
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-364

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 30 mm Äußerer Windungsdurchmesser
Dd 19,1 mm Dorndurchmesser
Dh 31 mm Hülsendurchmesser
L0 180 mm Ungespannte Länge der Feder
Lk 134,9 mm Knicklänge
Fn 1426,938 N Höchstkraft der Feder
Ln 115,22 mm Kleinste Länge der Feder
sn 64,78 mm Größter Federweg bei statischer Belastung
Fndyn 1257,743 N Dynamische Höchstkraft
Lndyn 122,9 mm Kleinste Länge dynamische Belastung
shdyn 21,69 mm Größter Federweg dynamische Belastung
S 9,459 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 22,027 N/mm Federrate
Gewicht 249,893 g Gewicht des Artikels
Fntol 89,6 N (+/-) Toleranz für statische Höchstkraft
Fndtol 87,5 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,1 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AF - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-364 Federstahl Ø 5 x 25 x 180 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-364 Federstahl Ø 5 x 25 x 180 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-364 Federstahl Ø 5 x 25 x 180 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-364 Federstahl Ø 5 x 25 x 180 mm

Kraft-Weg-Berechnung Druckfeder D-364

Anfrageformular Druckfeder D-364 Federstahl Ø 5 x 25 x 180 mm

Anfrageformular Druckfeder D-364

Ähnliche Druckfedern im Umfeld der Druckfeder D-364 Federstahl Ø 5 x 25 x 180 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-364 EN 10270-1 5 30 180 1426,938 115,22 64,78 18,5 22,027 100,0 | 100,0 | 100,0 | 100,0
VD-364 1.4310 5 30 180 1225,591 115,22 64,78 18,5 18,919 92,9 | 100,0 | 92,9 | 85,9
VD-364A 1.4310 5 30 180 653,819 137,97 42,03 22,5 15,556 75,3 | 100,0 | 55,4 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 41,9 | 81,3 | 36,3 | 8,0
D-288O 30 189 2,008 EN 10270-1 260,008 59,48 129,52 42,3 | 83,7 | 34,1 | 9,1
D-272 27,5 165 2,038 EN 10270-1 234,72 49,8 115,2 41,1 | 77,8 | 36,3 | 9,2
D-288Z-23 33 157 2,445 EN 10270-1 254,586 52,88 104,13 43,5 | 79,4 | 40,0 | 11,1
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 43,2 | 81,3 | 36,5 | 11,8
D-303A 28,2 200 3,039 EN 10270-1 327,58 92,19 107,81 46,0 | 82,7 | 41,5 | 13,8
D-288Z-45 27 170 3,227 EN 10270-1 314,989 72,38 97,62 46,8 | 81,5 | 44,2 | 14,6
D-303 28,2 200 3,696 EN 10270-1 454,771 76,94 123,06 47,2 | 82,7 | 42,3 | 16,8
D-334A 29 185 7,418 EN 10270-1 539,508 112,27 72,73 62,8 | 91,3 | 63,4 | 33,7
D-334 29 185 9,022 EN 10270-1 823,409 93,74 91,26 65,5 | 91,3 | 64,3 | 41,0
D-339R 32 154 12,959 EN 10270-1 834,173 89,63 64,37 75,8 | 89,8 | 78,9 | 58,8
D-359A-08 34 186 14,504 EN 10270-1 1050,923 113,54 72,46 80,8 | 95,0 | 81,5 | 65,8
D-359A-07 34 166 16,317 EN 10270-1 1043,672 102,04 63,96 84,5 | 93,5 | 85,9 | 74,1
D-364A 30 180 18,111 EN 10270-1 761,233 137,97 42,03 80,4 | 100,0 | 59,1 | 82,2
D-364 30 180 22,027 EN 10270-1 1426,938 115,22 64,78 100,0 | 100,0 | 100,0 | 100,0
D-363A 30 160 24,697 EN 10270-1 1386,889 103,84 56,16 92,5 | 96,3 | 91,9 | 89,2
D-364R-18 28 170 44,238 EN 10270-1 1969,525 125,48 44,52 71,1 | 92,9 | 70,6 | 49,8
D-389R 34 166 80,175 EN 10270-1 2423,572 135,77 30,23 54,7 | 84,0 | 52,8 | 27,5
D-389AA 30 150 96,638 EN 10270-1 3041,893 118,52 31,48 52,4 | 86,8 | 47,8 | 22,8
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder D-364

Ursprungsland: DE, German; Druckfeder D-364
