Druckfeder D-272 Federstahl Ø 2,5 x 25 x 165 mm

Staffelpreise - Druckfeder D-272

Bestellmenge Einzelpreis [EUR]
1 5,1600 EUR
2 3,6400 EUR
3 3,4700 EUR
7 2,4200 EUR
17 1,1500 EUR
37 0,8500 EUR
75 0,6800 EUR
125 0,4859 EUR
175 0,4196 EUR
250 0,3695 EUR
350 0,3536 EUR
450 0,3284 EUR

Druckfeder Kaufen

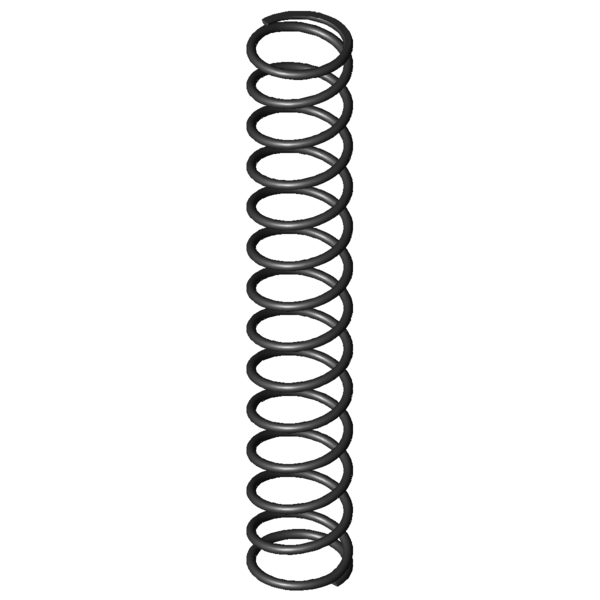

Produktbild Druckfeder D-272
Produktbild Druckfeder D-272
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-272

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 27,5 mm Äußerer Windungsdurchmesser
Dd 21,8 mm Dorndurchmesser
Dh 28,8 mm Hülsendurchmesser
L0 165 mm Ungespannte Länge der Feder
Lk 113,57 mm Knicklänge
Fn 234,72 N Höchstkraft der Feder
Ln 49,8 mm Kleinste Länge der Feder
sn 115,2 mm Größter Federweg bei statischer Belastung
Fndyn 201,713 N Dynamische Höchstkraft
Lndyn 66 mm Kleinste Länge dynamische Belastung
shdyn 36,77 mm Größter Federweg dynamische Belastung
S 13 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 2,038 N/mm Federrate
Gewicht 44,1884 g Gewicht des Artikels
Fntol 10,79 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,67 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,48 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe J - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-272 Federstahl Ø 2,5 x 25 x 165 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-272 Federstahl Ø 2,5 x 25 x 165 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-272 Federstahl Ø 2,5 x 25 x 165 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-272 Federstahl Ø 2,5 x 25 x 165 mm

Kraft-Weg-Berechnung Druckfeder D-272

Anfrageformular Druckfeder D-272 Federstahl Ø 2,5 x 25 x 165 mm

Anfrageformular Druckfeder D-272

Ähnliche Druckfedern im Umfeld der Druckfeder D-272 Federstahl Ø 2,5 x 25 x 165 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-272 EN 10270-1 2,5 27,5 165 234,72 49,8 115,2 12,5 2,038 100,0 | 100,0 | 100,0 | 100,0
VD-272 1.4310 2,5 27,5 165 203,875 48,5 116,5 12,5 1,75 92,9 | 100,0 | 92,9 | 85,9
VD-272A 1.4310 2,5 27,5 165 120,83 62,81 102,19 18,5 1,182 76,0 | 100,0 | 70,1 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-206C 24 157 0,357 EN 10270-1 47,955 22,63 134,37 50,0 | 79,5 | 53,1 | 17,5
D-207N 28 181 0,382 EN 10270-1 59,154 26,13 154,87 51,0 | 84,5 | 49,8 | 18,7
D-211A 21,6 165 0,451 EN 10270-1 55,172 42,7 122,3 53,9 | 80,8 | 58,9 | 22,1
D-232H 30 181 0,502 EN 10270-1 76,449 28,71 152,29 54,6 | 84,9 | 54,1 | 24,6
D-234N-10 30 170 0,55 EN 10270-1 70,602 41,64 128,36 58,8 | 89,6 | 59,9 | 27,0
D-234O 30 182 0,55 EN 10270-1 77,202 41,64 140,36 57,3 | 87,4 | 57,5 | 27,0
D-238A 27 195 0,564 EN 10270-1 79,863 53,37 141,63 57,7 | 87,6 | 57,7 | 27,7
D-211 21,6 165 0,668 EN 10270-1 83,122 40,5 124,5 59,2 | 80,8 | 64,0 | 32,8
D-237A 27 135 0,835 EN 10270-1 81,487 37,36 97,64 62,5 | 86,7 | 59,7 | 41,0
D-238 27 195 0,835 EN 10270-1 125,184 45 150 64,5 | 87,6 | 65,1 | 41,0
D-237 27 135 1,227 EN 10270-1 125,245 32,95 102,05 72,6 | 86,7 | 71,0 | 60,2
D-268E 31 163 1,273 EN 10270-1 145,542 48,7 114,3 79,6 | 95,8 | 80,6 | 62,5
D-272A 27,5 165 1,377 EN 10270-1 140,68 62,81 102,19 80,6 | 100,0 | 74,3 | 67,6
D-263M 24 159 1,486 EN 10270-1 166,547 46,93 112,07 82,5 | 90,5 | 84,1 | 72,9
D-272 27,5 165 2,038 EN 10270-1 234,72 49,8 115,2 100,0 | 100,0 | 100,0 | 100,0
D-288Z-45 27 170 3,227 EN 10270-1 314,989 72,38 97,62 78,5 | 92,9 | 79,6 | 63,1
D-302A 28,2 135 3,696 EN 10270-1 214,562 76,94 58,06 70,6 | 85,8 | 70,9 | 55,1
D-288Z-34 28 142 4,225 EN 10270-1 383,811 51,16 90,84 69,1 | 89,2 | 70,0 | 48,2
D-302 28,2 135 5,469 EN 10270-1 442,679 54,06 80,94 61,6 | 85,8 | 61,6 | 37,3
D-308A 23,2 155 5,935 EN 10270-1 386,828 89,82 65,18 59,5 | 85,5 | 58,6 | 34,3
D-308 23,2 155 7,218 EN 10270-1 577,506 74,99 80,01 56,3 | 85,5 | 55,0 | 28,2
D-334A 29 185 7,418 EN 10270-1 539,508 112,27 72,73 54,3 | 82,2 | 53,3 | 27,5
D-334 29 185 9,022 EN 10270-1 823,409 93,74 91,26 52,9 | 82,2 | 53,9 | 22,6
D-364A 30 180 18,111 EN 10270-1 761,233 137,97 42,03 40,9 | 77,8 | 33,7 | 11,2
D-364 30 180 22,027 EN 10270-1 1426,938 115,22 64,78 41,1 | 77,8 | 36,3 | 9,2
D-363A 30 160 24,697 EN 10270-1 1386,889 103,84 56,16 40,2 | 79,5 | 32,8 | 8,3
D-364R-18 28 170 44,238 EN 10270-1 1969,525 125,48 44,52 36,7 | 80,2 | 25,3 | 4,6
D-364R 28 136 52,801 EN 10270-1 1535,703 106,92 29,08 33,2 | 75,4 | 20,3 | 3,9
D-389AA 30 150 96,638 EN 10270-1 3041,893 118,52 31,48 31,1 | 73,7 | 17,5 | 2,1
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202081; Druckfeder D-272

Ursprungsland: DE, German; Druckfeder D-272
