Druckfeder D-334 Federstahl Ø 4 x 25 x 185 mm

Staffelpreise - Druckfeder D-334

Bestellmenge Einzelpreis [EUR]
1 12,7100 EUR
2 10,1200 EUR
3 5,6200 EUR
7 3,4700 EUR
17 2,1700 EUR
37 1,8100 EUR
75 1,7400 EUR
125 1,7081 EUR
175 1,7063 EUR
250 1,6746 EUR
350 1,6471 EUR

Druckfeder Kaufen

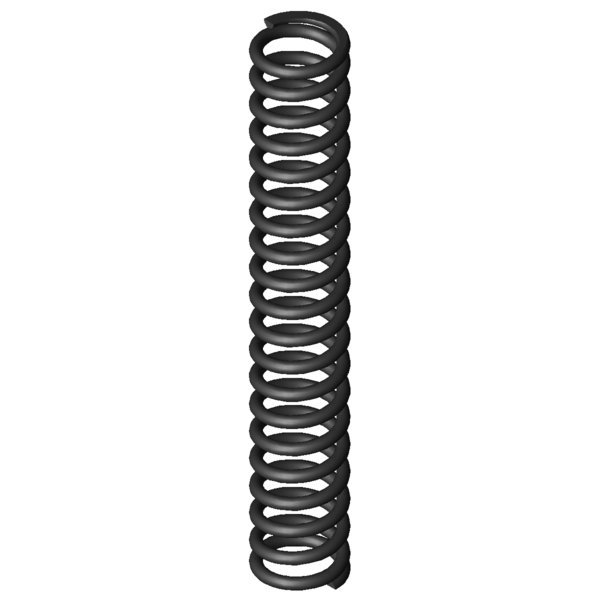

Produktbild Druckfeder D-334
Produktbild Druckfeder D-334
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-334

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 29 mm Äußerer Windungsdurchmesser
Dd 20,3 mm Dorndurchmesser
Dh 30 mm Hülsendurchmesser
L0 185 mm Ungespannte Länge der Feder
Lk 141,62 mm Knicklänge
Fn 823,409 N Höchstkraft der Feder
Ln 93,74 mm Kleinste Länge der Feder
sn 91,26 mm Größter Federweg bei statischer Belastung
Fndyn 708,248 N Dynamische Höchstkraft
Lndyn 106,5 mm Kleinste Länge dynamische Belastung
shdyn 29,63 mm Größter Federweg dynamische Belastung
S 9,784 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 9,022 N/mm Federrate
Gewicht 159,9315 g Gewicht des Artikels
Fntol 41,78 N (+/-) Toleranz für statische Höchstkraft
Fndtol 40,99 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,26 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AC - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-334 Federstahl Ø 4 x 25 x 185 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-334 Federstahl Ø 4 x 25 x 185 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-334 Federstahl Ø 4 x 25 x 185 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-334 Federstahl Ø 4 x 25 x 185 mm

Kraft-Weg-Berechnung Druckfeder D-334

Anfrageformular Druckfeder D-334 Federstahl Ø 4 x 25 x 185 mm

Anfrageformular Druckfeder D-334

Ähnliche Druckfedern im Umfeld der Druckfeder D-334 Federstahl Ø 4 x 25 x 185 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-334 EN 10270-1 4 29 185 823,409 93,74 91,26 18,5 9,022 100,0 | 100,0 | 100,0 | 100,0
VD-334 1.4310 4 29 185 707,222 93,74 91,26 18,5 7,749 92,9 | 100,0 | 92,9 | 85,9
VD-334A 1.4310 4 29 185 463,381 112,27 72,73 22,5 6,372 79,5 | 100,0 | 68,0 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-239A-06 25 205,5 0,724 EN 10270-1 111,129 52,04 153,46 40,0 | 75,4 | 36,5 | 8,0
D-238 27 195 0,835 EN 10270-1 125,184 45 150 42,2 | 79,3 | 38,0 | 9,2
D-268E 31 163 1,273 EN 10270-1 145,542 48,7 114,3 48,1 | 81,4 | 48,8 | 14,1
D-272A 27,5 165 1,377 EN 10270-1 140,68 62,81 102,19 50,2 | 82,2 | 53,2 | 15,3
D-266 34,5 170 1,429 EN 10270-1 182,881 42 128 47,4 | 79,5 | 46,8 | 15,8
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 53,2 | 86,6 | 53,4 | 19,5
D-288O 30 189 2,008 EN 10270-1 260,008 59,48 129,52 53,8 | 88,2 | 51,0 | 22,2
D-272 27,5 165 2,038 EN 10270-1 234,72 49,8 115,2 52,9 | 82,2 | 53,9 | 22,6
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 56,9 | 86,6 | 55,3 | 28,9
D-303A 28,2 200 3,039 EN 10270-1 327,58 92,19 107,81 61,9 | 89,9 | 62,2 | 33,7
D-288Z-45 27 170 3,227 EN 10270-1 314,989 72,38 97,62 62,8 | 86,7 | 65,9 | 35,8
D-303 28,2 200 3,696 EN 10270-1 454,771 76,94 123,06 65,2 | 89,9 | 64,7 | 41,0
D-288Z-34 28 142 4,225 EN 10270-1 383,811 51,16 90,84 67,6 | 82,8 | 73,1 | 46,8
D-334A 29 185 7,418 EN 10270-1 539,508 112,27 72,73 84,9 | 100,0 | 72,6 | 82,2
D-334 29 185 9,022 EN 10270-1 823,409 93,74 91,26 100,0 | 100,0 | 100,0 | 100,0
D-339R 32 154 12,959 EN 10270-1 834,173 89,63 64,37 80,6 | 87,6 | 84,6 | 69,6
D-359A-08 34 186 14,504 EN 10270-1 1050,923 113,54 72,46 76,4 | 88,3 | 78,9 | 62,2
D-359A-07 34 166 16,317 EN 10270-1 1043,672 102,04 63,96 71,6 | 85,0 | 74,5 | 55,3
D-364A 30 180 18,111 EN 10270-1 761,233 137,97 42,03 70,1 | 91,3 | 69,3 | 49,8
D-364 30 180 22,027 EN 10270-1 1426,938 115,22 64,78 65,5 | 91,3 | 64,3 | 41,0
D-363A 30 160 24,697 EN 10270-1 1386,889 103,84 56,16 61,6 | 87,7 | 60,5 | 36,5
D-364R-18 28 170 44,238 EN 10270-1 1969,525 125,48 44,52 50,9 | 87,1 | 45,3 | 20,4
D-389AA 30 150 96,638 EN 10270-1 3041,893 118,52 31,48 40,0 | 79,8 | 30,8 | 9,3
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202081; Druckfeder D-334

Ursprungsland: DE, German; Druckfeder D-334
