Druckfeder D-288H Federstahl Ø 2,8 x 45,2 x 161 mm

Staffelpreise - Druckfeder D-288H

Bestellmenge Einzelpreis [EUR]
1 5,6700 EUR
2 4,0000 EUR
3 3,8100 EUR
7 2,9900 EUR
17 1,5200 EUR
37 1,2000 EUR
75 1,0100 EUR
125 0,7829 EUR
175 0,7387 EUR
250 0,6198 EUR
350 0,5936 EUR
450 0,5368 EUR

Druckfeder Kaufen

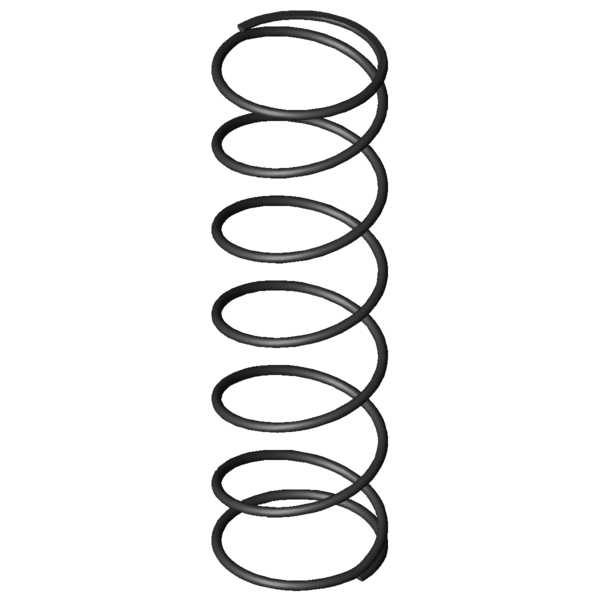

Produktbild Druckfeder D-288H
Produktbild Druckfeder D-288H
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-288H

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,8 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 45,2 mm Mittlerer Windungsdurchmesser
De 48 mm Äußerer Windungsdurchmesser
Dd 41,2 mm Dorndurchmesser
Dh 50,9 mm Hülsendurchmesser
L0 161 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 163,283 N Höchstkraft der Feder
Ln 28,56 mm Kleinste Länge der Feder
sn 132,44 mm Größter Federweg bei statischer Belastung
Fndyn 158,623 N Dynamische Höchstkraft
Lndyn 32,34 mm Kleinste Länge dynamische Belastung
shdyn 50,81 mm Größter Federweg dynamische Belastung
S 28,764 mm Steigung der Feder
n 5,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,233 N/mm Federrate
Gewicht 51,8365 g Gewicht des Artikels
Fntol 10,81 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,74 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,9 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 6,78 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe N - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-288H Federstahl Ø 2,8 x 45,2 x 161 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-288H Federstahl Ø 2,8 x 45,2 x 161 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-288H Federstahl Ø 2,8 x 45,2 x 161 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-288H Federstahl Ø 2,8 x 45,2 x 161 mm

Kraft-Weg-Berechnung Druckfeder D-288H

Anfrageformular Druckfeder D-288H Federstahl Ø 2,8 x 45,2 x 161 mm

Anfrageformular Druckfeder D-288H

Ähnliche Druckfedern im Umfeld der Druckfeder D-288H Federstahl Ø 2,8 x 45,2 x 161 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288H EN 10270-1 2,8 48 161 163,283 28,56 132,44 5,5 1,233 100,0 | 100,0 | 100,0 | 100,0
VD-288H 1.4310 2,8 48 161 140,243 28,56 132,44 5,5 1,059 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-263V-20 46 136 0,879 EN 10270-1 96,367 26,37 109,63 77,4 | 89,9 | 70,9 | 71,3
D-288H 48 161 1,233 EN 10270-1 163,283 28,56 132,44 100,0 | 100,0 | 100,0 | 100,0
D-289C-03 48 176 1,398 EN 10270-1 184,054 44,32 131,68 91,8 | 93,0 | 94,1 | 88,2
D-313E-13 48 200 1,955 EN 10270-1 283,436 55,01 144,99 74,5 | 86,1 | 74,5 | 63,1
D-313E-12 48 160 2,444 EN 10270-1 279,917 45,45 114,55 71,8 | 92,4 | 72,4 | 50,5
D-318D 49 156 3,367 EN 10270-1 350,664 51,85 104,15 62,5 | 88,3 | 62,6 | 36,6
D-313H 40 155 3,735 EN 10270-1 391,897 50,06 104,94 59,8 | 85,8 | 60,5 | 33,0
D-315 54 150 3,793 EN 10270-1 427,309 37,36 112,64 59,4 | 84,0 | 61,6 | 32,5
D-339M 50 187 4,668 EN 10270-1 580,828 62,58 124,42 56,3 | 81,4 | 61,0 | 26,4
D-321 44 160 4,794 EN 10270-1 524,956 50,5 109,5 56,5 | 87,0 | 56,9 | 25,7
D-339L-10 50 160 5,218 EN 10270-1 537,714 56,94 103,06 54,5 | 85,9 | 54,1 | 23,6
D-346A 55 150 5,993 EN 10270-1 520,611 63,13 86,88 49,3 | 78,8 | 48,5 | 20,6
D-339N-06 41 165 6,873 EN 10270-1 608,717 76,43 88,57 48,8 | 81,7 | 46,8 | 17,9
D-364J-24 48 185 9,715 EN 10270-1 895,915 92,78 92,22 45,3 | 79,3 | 43,9 | 12,7
D-358A 37 160 10,503 EN 10270-1 447,092 117,43 42,57 46,3 | 81,1 | 41,0 | 16,8
D-352 45 140 11,704 EN 10270-1 926,636 60,83 79,17 42,7 | 78,9 | 38,7 | 10,5
D-364J-23 48 135 14,287 EN 10270-1 976,5 66,65 68,35 40,3 | 78,3 | 34,2 | 8,6
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder D-288H

Ursprungsland: DE, German; Druckfeder D-288H
