Druckfeder D-359 Federstahl Ø 5 x 32 x 230 mm

Staffelpreise - Druckfeder D-359

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,1813 EUR
175 2,1735 EUR
250 2,1481 EUR
350 2,0967 EUR

Druckfeder Kaufen

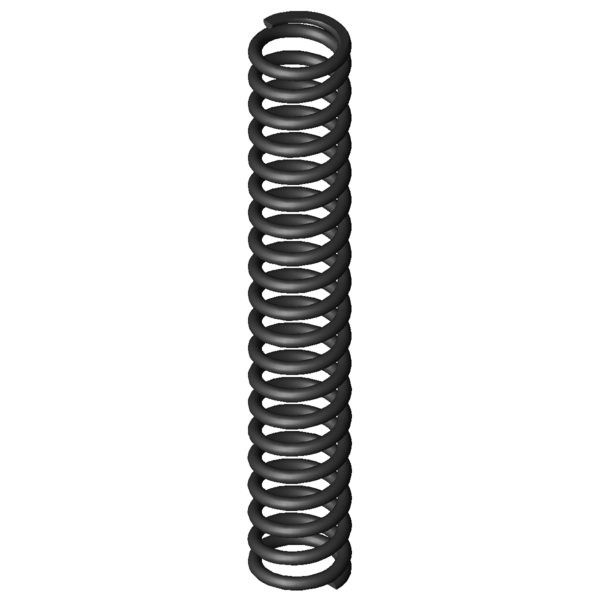

Produktbild Druckfeder D-359
Produktbild Druckfeder D-359
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-359

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 37 mm Äußerer Windungsdurchmesser
Dd 26 mm Dorndurchmesser
Dh 38,2 mm Hülsendurchmesser
L0 230 mm Ungespannte Länge der Feder
Lk 172,1 mm Knicklänge
Fn 1182,323 N Höchstkraft der Feder
Ln 117,43 mm Kleinste Länge der Feder
sn 112,57 mm Größter Federweg bei statischer Belastung
Fndyn 1039,827 N Dynamische Höchstkraft
Lndyn 131 mm Kleinste Länge dynamische Belastung
shdyn 37,71 mm Größter Federweg dynamische Belastung
S 12,162 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 10,503 N/mm Federrate
Gewicht 319,863 g Gewicht des Artikels
Fntol 58 N (+/-) Toleranz für statische Höchstkraft
Fndtol 57,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 3,91 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-359 Federstahl Ø 5 x 32 x 230 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-359 Federstahl Ø 5 x 32 x 230 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-359 Federstahl Ø 5 x 32 x 230 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-359 Federstahl Ø 5 x 32 x 230 mm

Kraft-Weg-Berechnung Druckfeder D-359

Anfrageformular Druckfeder D-359 Federstahl Ø 5 x 32 x 230 mm

Anfrageformular Druckfeder D-359

Ähnliche Druckfedern im Umfeld der Druckfeder D-359 Federstahl Ø 5 x 32 x 230 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-359 EN 10270-1 5 37 230 1182,323 117,43 112,57 18,5 10,503 100,0 | 100,0 | 100,0 | 100,0
VD-359 1.4310 5 37 230 1015,493 117,43 112,57 18,5 9,021 92,9 | 100,0 | 92,9 | 85,9
VD-359A 1.4310 5 37 230 662,662 140,66 89,34 22,5 7,417 79,4 | 100,0 | 67,7 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-288Z-15 37 279 1,135 EN 10270-1 228,4 77,74 201,26 43,1 | 80,8 | 37,6 | 10,8
D-298A 35,2 280 1,449 EN 10270-1 266,016 96,4 183,6 45,4 | 80,4 | 41,9 | 13,8
D-288Z-24 33 229 1,652 EN 10270-1 253,793 75,38 153,63 48,7 | 82,9 | 47,4 | 15,7
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 49,3 | 80,9 | 51,2 | 16,0
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 51,4 | 80,6 | 56,8 | 16,8
D-298 35,2 280 1,762 EN 10270-1 351,728 80,4 199,6 46,8 | 80,4 | 43,1 | 16,8
D-297B 35,2 230 1,863 EN 10270-1 286,135 76,4 153,6 51,0 | 86,4 | 48,7 | 17,7
D-322A 44 235 2,203 EN 10270-1 296,264 100,5 134,5 54,2 | 87,3 | 54,4 | 21,0
D-313J 40 248 2,289 EN 10270-1 391,102 77,14 170,86 52,3 | 85,7 | 49,5 | 21,8
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 54,1 | 80,6 | 56,9 | 24,8
D-322 44 235 3,26 EN 10270-1 536,27 70,5 164,5 58,4 | 87,3 | 56,9 | 31,0
D-329A 36 250 3,537 EN 10270-1 475,275 115,64 134,36 61,8 | 89,8 | 62,0 | 33,7
D-329 36 250 4,302 EN 10270-1 660,363 96,5 153,5 65,1 | 89,8 | 64,6 | 41,0
D-359A 37 230 8,636 EN 10270-1 771,528 140,66 89,34 84,8 | 100,0 | 72,3 | 82,2
D-359 37 230 10,503 EN 10270-1 1182,323 117,43 112,57 100,0 | 100,0 | 100,0 | 100,0
D-359A-09 34 206 13,053 EN 10270-1 1056,725 125,05 80,95 85,0 | 93,8 | 80,6 | 80,5
D-364N 38 177 17,52 EN 10270-1 1187,161 109,24 67,76 76,1 | 88,4 | 79,9 | 59,9
D-364R-12 39 254 18,002 EN 10270-1 1827,231 152,5 101,5 75,4 | 90,5 | 77,4 | 58,3
D-364R-11 39 203 21,727 EN 10270-1 1835,921 118,5 84,5 69,3 | 89,8 | 69,7 | 48,3
D-389A 38,3 225 21,767 EN 10270-1 1109,881 174,01 50,99 69,7 | 91,3 | 69,6 | 48,3
D-389 38,3 225 26,473 EN 10270-1 2109,513 145,32 79,68 64,8 | 91,3 | 63,4 | 39,7
D-389A-12 39 254 28,009 EN 10270-1 2106,913 178,78 75,22 61,9 | 86,7 | 61,5 | 37,5
D-389A-11 39 203 34,811 EN 10270-1 1968,148 146,46 56,54 57,1 | 85,9 | 55,1 | 30,2
D-414AE 42 200 75,834 EN 10270-1 4380,577 142,23 57,77 44,1 | 79,2 | 39,2 | 13,9
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder D-359

Ursprungsland: DE, German; Druckfeder D-359
