Druckfeder D-273 Federstahl Ø 2,5 x 25 x 240 mm

Staffelpreise - Druckfeder D-273

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Druckfeder Kaufen

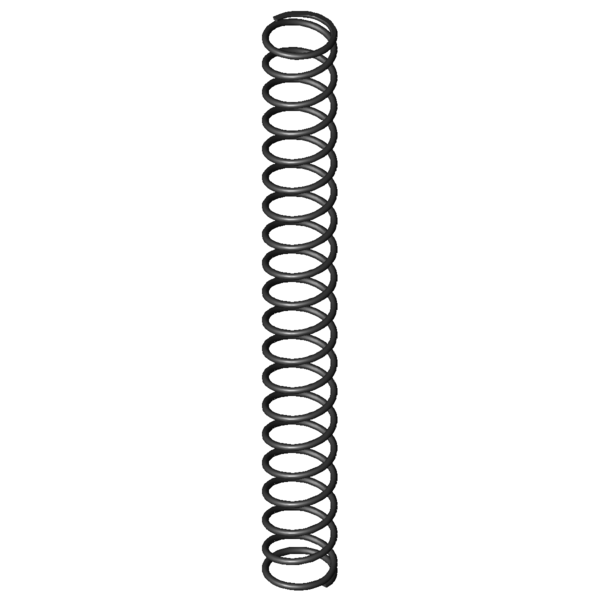

Produktbild Druckfeder D-273
Produktbild Druckfeder D-273
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-273

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 27,5 mm Äußerer Windungsdurchmesser
Dd 21,8 mm Dorndurchmesser
Dh 28,8 mm Hülsendurchmesser
L0 240 mm Ungespannte Länge der Feder
Lk 208,86 mm Knicklänge
Fn 235,001 N Höchstkraft der Feder
Ln 69,3 mm Kleinste Länge der Feder
sn 170,7 mm Größter Federweg bei statischer Belastung
Fndyn 202,373 N Dynamische Höchstkraft
Lndyn 93 mm Kleinste Länge dynamische Belastung
shdyn 54,19 mm Größter Federweg dynamische Belastung
S 12,838 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,377 N/mm Federrate
Gewicht 62,4732 g Gewicht des Artikels
Fntol 10,44 N (+/-) Toleranz für statische Höchstkraft
Fndtol 10,32 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,45 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,93 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe L - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-273 Federstahl Ø 2,5 x 25 x 240 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-273 Federstahl Ø 2,5 x 25 x 240 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-273 Federstahl Ø 2,5 x 25 x 240 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-273 Federstahl Ø 2,5 x 25 x 240 mm

Kraft-Weg-Berechnung Druckfeder D-273

Anfrageformular Druckfeder D-273 Federstahl Ø 2,5 x 25 x 240 mm

Anfrageformular Druckfeder D-273

Ähnliche Druckfedern im Umfeld der Druckfeder D-273 Federstahl Ø 2,5 x 25 x 240 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-273 EN 10270-1 2,5 27,5 240 235,001 69,3 170,7 18,5 1,377 82,5 | 92,6 | 84,3 | 70,6
VD-273 1.4310 2,5 27,5 240 204,561 67 173 18,5 1,182 92,9 | 100,0 | 92,9 | 85,9
VD-273A 1.4310 2,5 27,5 240 160,113 75,31 164,69 22,5 0,972 84,3 | 100,0 | 82,3 | 70,6
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-232J 30 294 0,308 EN 10270-1 76,743 44,56 249,44 54,3 | 78,7 | 57,1 | 27,1
D-212A 21,6 240 0,371 EN 10270-1 70,015 51,24 188,76 56,0 | 80,8 | 60,1 | 26,9
D-207N 28 181 0,382 EN 10270-1 59,154 26,13 154,87 55,0 | 79,2 | 57,9 | 27,7
D-212 21,6 240 0,451 EN 10270-1 83,321 55,3 184,7 59,2 | 80,8 | 63,9 | 32,8
D-239A 27 290 0,464 EN 10270-1 104,762 64,05 225,95 60,2 | 87,0 | 60,1 | 33,7
D-232H 30 181 0,502 EN 10270-1 76,449 28,71 152,29 60,8 | 84,3 | 62,9 | 35,1
D-234O 30 182 0,55 EN 10270-1 77,202 41,64 140,36 60,0 | 82,5 | 57,5 | 40,0
D-238A 27 195 0,564 EN 10270-1 79,863 53,37 141,63 62,0 | 86,5 | 58,5 | 41,0
D-239 27 290 0,564 EN 10270-1 125,212 67,95 222,05 64,3 | 87,0 | 65,1 | 41,0
D-267A 34,5 245 0,656 EN 10270-1 116,691 67,24 177,76 71,9 | 88,1 | 69,7 | 57,8
D-239A-06 25 205,5 0,724 EN 10270-1 111,129 52,04 153,46 68,9 | 85,5 | 68,6 | 52,6
D-238 27 195 0,835 EN 10270-1 125,184 45 150 72,6 | 86,5 | 70,6 | 60,6
D-267 34,5 245 0,972 EN 10270-1 182,652 57 188 86,8 | 88,1 | 86,7 | 85,6
D-273A 27,5 240 1,132 EN 10270-1 186,417 75,31 164,69 90,4 | 92,6 | 92,8 | 85,8
D-273 27,5 240 1,377 EN 10270-1 235,001 69,3 170,7 82,5 | 92,6 | 84,3 | 70,6
D-288Z-24 33 229 1,652 EN 10270-1 253,793 75,38 153,63 80,8 | 90,4 | 83,2 | 68,7
D-297B 35,2 230 1,863 EN 10270-1 286,135 76,4 153,6 76,5 | 90,4 | 78,1 | 60,9
D-288O 30 189 2,008 EN 10270-1 260,008 59,48 129,52 79,4 | 86,6 | 83,1 | 68,6
D-272 27,5 165 2,038 EN 10270-1 234,72 49,8 115,2 80,3 | 89,6 | 83,7 | 67,6
D-303A 28,2 200 3,039 EN 10270-1 327,58 92,19 107,81 66,4 | 86,3 | 67,4 | 45,3
D-288Z-45 27 170 3,227 EN 10270-1 314,989 72,38 97,62 64,2 | 84,1 | 65,9 | 42,7
D-303 28,2 200 3,696 EN 10270-1 454,771 76,94 123,06 61,8 | 86,3 | 61,9 | 37,3
D-334A 29 185 7,418 EN 10270-1 539,508 112,27 72,73 46,6 | 78,1 | 43,1 | 18,6
D-334 29 185 9,022 EN 10270-1 823,409 93,74 91,26 44,8 | 78,1 | 41,0 | 15,3
D-364R-18 28 170 44,238 EN 10270-1 1969,525 125,48 44,52 31,2 | 71,5 | 19,0 | 3,1
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder D-273

Ursprungsland: DE, German; Druckfeder D-273
