Druckfeder D-267 Federstahl Ø 2,5 x 32 x 245 mm

Staffelpreise - Druckfeder D-267

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Druckfeder Kaufen

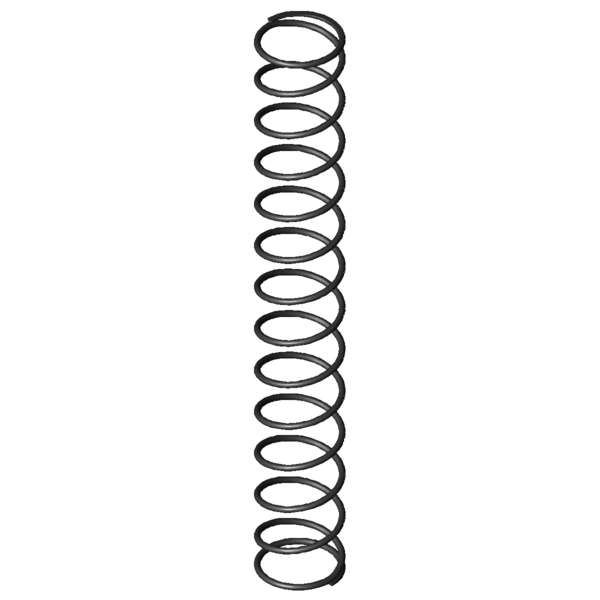

Produktbild Druckfeder D-267
Produktbild Druckfeder D-267
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-267

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 2,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 34,5 mm Äußerer Windungsdurchmesser
Dd 28,7 mm Dorndurchmesser
Dh 35,3 mm Hülsendurchmesser
L0 245 mm Ungespannte Länge der Feder
Lk 192 mm Knicklänge
Fn 182,652 N Höchstkraft der Feder
Ln 57 mm Kleinste Länge der Feder
sn 188 mm Größter Federweg bei statischer Belastung
Fndyn 162,736 N Dynamische Höchstkraft
Lndyn 77,5 mm Kleinste Länge dynamische Belastung
shdyn 61,63 mm Größter Federweg dynamische Belastung
S 19,4 mm Steigung der Feder
n 12,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,972 N/mm Federrate
Gewicht 56,5611 g Gewicht des Artikels
Fntol 9,16 N (+/-) Toleranz für statische Höchstkraft
Fndtol 9,08 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 6,46 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe K - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-267 Federstahl Ø 2,5 x 32 x 245 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-267 Federstahl Ø 2,5 x 32 x 245 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-267 Federstahl Ø 2,5 x 32 x 245 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-267 Federstahl Ø 2,5 x 32 x 245 mm

Kraft-Weg-Berechnung Druckfeder D-267

Anfrageformular Druckfeder D-267 Federstahl Ø 2,5 x 32 x 245 mm

Anfrageformular Druckfeder D-267

Ähnliche Druckfedern im Umfeld der Druckfeder D-267 Federstahl Ø 2,5 x 32 x 245 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-267 EN 10270-1 2,5 34,5 245 182,652 57 188 12,5 0,972 86,8 | 88,1 | 86,7 | 85,6
VD-267 1.4310 2,5 34,5 245 159,633 53,7 191,3 12,5 0,834 92,9 | 100,0 | 92,8 | 85,9
VD-267A 1.4310 2,5 34,5 245 100,225 67,24 177,76 18,5 0,564 77,6 | 100,0 | 74,7 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-207JD 35,5 260 0,105 EN 10270-1 23,297 38,08 221,93 46,5 | 79,7 | 50,4 | 9,3
D-207JJ 34 239 0,12 EN 10270-1 24,299 36,83 202,17 47,2 | 75,9 | 55,1 | 10,6
D-234J 34 205 0,524 EN 10270-1 90,483 32,2 172,8 70,7 | 87,4 | 70,7 | 53,9
D-263G 38 228 0,548 EN 10270-1 105,289 35,69 192,31 67,7 | 84,1 | 70,8 | 48,2
D-267A 34,5 245 0,656 EN 10270-1 116,691 67,24 177,76 71,9 | 88,1 | 69,7 | 57,8
D-263Y 42 240 0,68 EN 10270-1 135,926 40,02 199,98 75,0 | 85,8 | 79,4 | 59,9
D-267 34,5 245 0,972 EN 10270-1 182,652 57 188 86,8 | 88,1 | 86,7 | 85,6
D-273A 27,5 240 1,132 EN 10270-1 186,417 75,31 164,69 90,4 | 92,6 | 92,8 | 85,8
D-288Z-15 37 279 1,135 EN 10270-1 228,4 77,74 201,26 100,0 | 100,0 | 100,0 | 100,0
D-273 27,5 240 1,377 EN 10270-1 235,001 69,3 170,7 82,5 | 92,6 | 84,3 | 70,6
D-298A 35,2 280 1,449 EN 10270-1 266,016 96,4 183,6 87,7 | 96,2 | 88,5 | 78,3
D-288Z-24 33 229 1,652 EN 10270-1 253,793 75,38 153,63 80,8 | 90,4 | 83,2 | 68,7
D-288Z-14 37 190 1,68 EN 10270-1 227,628 54,48 135,53 87,0 | 88,7 | 87,4 | 85,1
D-298 35,2 280 1,762 EN 10270-1 351,728 80,4 199,6 80,9 | 96,2 | 82,1 | 64,4
D-297A 35,2 190 1,762 EN 10270-1 193,133 80,4 109,6 86,6 | 88,5 | 90,2 | 81,1
D-297B 35,2 230 1,863 EN 10270-1 286,135 76,4 153,6 76,5 | 90,4 | 78,1 | 60,9
D-313J 40 248 2,289 EN 10270-1 391,102 77,14 170,86 69,8 | 88,2 | 71,6 | 49,6
D-297 35,2 190 2,608 EN 10270-1 348,429 56,4 133,6 72,5 | 88,5 | 74,1 | 54,8
D-329A 36 250 3,537 EN 10270-1 475,275 115,64 134,36 58,9 | 87,3 | 57,4 | 32,1
D-329 36 250 4,302 EN 10270-1 660,363 96,5 153,5 56,4 | 87,3 | 55,4 | 26,4
D-359A 37 230 8,636 EN 10270-1 771,528 140,66 89,34 43,7 | 80,8 | 37,0 | 13,1
D-359 37 230 10,503 EN 10270-1 1182,323 117,43 112,57 43,1 | 80,8 | 37,6 | 10,8
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder D-267

Ursprungsland: DE, German; Druckfeder D-267
