Druckfeder VD-323 Edelstahl Ø 4 x 40 x 340 mm

Staffelpreise - Druckfeder VD-323

Bestellmenge Einzelpreis [EUR]
1 13,5300 EUR
2 10,7800 EUR
3 6,2300 EUR
7 4,2800 EUR
17 2,7100 EUR
37 2,3100 EUR
75 2,2200 EUR
125 2,2200 EUR
175 2,2200 EUR
250 2,2200 EUR
350 2,2200 EUR

Druckfeder Kaufen

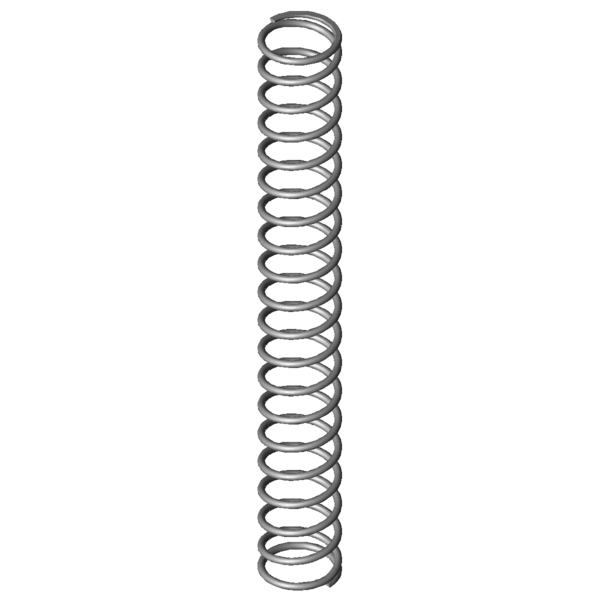

Produktbild Druckfeder VD-323
Produktbild Druckfeder VD-323
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-323

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 40 mm Mittlerer Windungsdurchmesser
De 44 mm Äußerer Windungsdurchmesser
Dd 34,9 mm Dorndurchmesser
Dh 45,8 mm Hülsendurchmesser
L0 340 mm Ungespannte Länge der Feder
Lk 282,2 mm Knicklänge
Fn 453,108 N Höchstkraft der Feder
Ln 100,5 mm Kleinste Länge der Feder
sn 239,5 mm Größter Federweg bei statischer Belastung
Fndyn 395,595 N Dynamische Höchstkraft
Lndyn 130,9 mm Kleinste Länge dynamische Belastung
shdyn 10,59 mm Größter Federweg dynamische Belastung
S 18,162 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,892 N/mm Federrate
Gewicht 255,8904 g Gewicht des Artikels
Fntol 22,99 N (+/-) Toleranz für statische Höchstkraft
Fndtol 22,69 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 6,85 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AG - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-323 Edelstahl Ø 4 x 40 x 340 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-323 Edelstahl Ø 4 x 40 x 340 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-323 Edelstahl Ø 4 x 40 x 340 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-323 Edelstahl Ø 4 x 40 x 340 mm

Kraft-Weg-Berechnung Druckfeder VD-323

Anfrageformular Druckfeder VD-323 Edelstahl Ø 4 x 40 x 340 mm

Anfrageformular Druckfeder VD-323

Ähnliche Druckfedern im Umfeld der Druckfeder VD-323 Edelstahl Ø 4 x 40 x 340 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-323 1.4310 4 44 340 453,108 100,5 239,5 18,5 1,892 100,0 | 100,0 | 100,0 | 100,0
D-323A EN 10270-1 4 44 340 397,539 120,5 219,5 22,5 1,811 95,1 | 100,0 | 89,7 | 95,7
D-323 EN 10270-1 4 44 340 527,547 100,5 239,5 18,5 2,203 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-268A 34,5 360 0,464 1.4310 129,482 80,7 279,3 53,4 | 78,5 | 57,2 | 24,5
VD-268 34,5 360 0,564 1.4310 159,591 76,95 283,05 56,1 | 78,5 | 59,9 | 29,8
VD-288J 48 273 0,613 1.4310 139,619 45,26 227,74 58,7 | 80,7 | 63,0 | 32,4
VD-288X-23 48 295 0,622 1.4310 146,281 59,91 235,09 60,9 | 84,5 | 65,2 | 32,9
VD-293A 43,2 405 0,637 1.4310 192,755 102,48 302,53 60,6 | 87,4 | 60,9 | 33,7
VD-289C-04 48 275 0,756 1.4310 157,505 66,62 208,38 61,7 | 84,2 | 60,9 | 40,0
VD-292A 43,2 275 0,775 1.4310 146,929 85,4 189,61 61,0 | 86,4 | 55,8 | 41,0
VD-293 43,2 405 0,775 1.4310 247,668 85,4 319,61 64,4 | 87,4 | 64,8 | 41,0
VD-317A 54 335 0,969 1.4310 221,1 106,74 228,26 72,2 | 93,3 | 72,1 | 51,2
VD-288Z-15 37 279 0,975 1.4310 196,171 77,74 201,26 65,2 | 80,4 | 63,7 | 51,5
VD-292 43,2 275 1,147 1.4310 246,837 59,78 215,23 73,0 | 86,4 | 72,2 | 60,6
VD-313E-14 48 280 1,199 1.4310 246,896 74,14 205,86 73,9 | 88,0 | 70,2 | 63,4
VD-317 54 335 1,434 1.4310 373,139 74,72 260,28 85,4 | 93,3 | 87,2 | 75,8
VD-323A 44 340 1,556 1.4310 341,444 120,5 219,5 88,6 | 100,0 | 83,5 | 82,2
VD-323 44 340 1,892 1.4310 453,108 100,5 239,5 100,0 | 100,0 | 100,0 | 100,0
VD-329BH 34 330 2,273 1.4310 338,855 180,92 149,08 81,1 | 91,4 | 68,5 | 83,2
VD-339N 50 299 2,457 1.4310 497,836 96,42 202,58 84,4 | 88,3 | 87,8 | 77,0
VD-322 44 235 2,8 1.4310 460,6 70,5 164,5 80,3 | 89,7 | 83,5 | 67,6
VD-354A 45 300 3,798 1.4310 590,359 144,55 155,45 69,8 | 88,7 | 70,8 | 49,8
VD-354 45 300 4,619 1.4310 828,488 120,63 179,37 64,8 | 88,7 | 64,8 | 41,0
VD-384A 46,3 280 9,572 1.4310 985,004 177,1 102,9 48,2 | 80,3 | 44,5 | 19,8
VD-384 46,3 280 11,642 1.4310 1538,428 147,85 132,15 46,3 | 80,3 | 42,3 | 16,3
VD-409 58 340 15,498 1.4310 2363,939 187,47 152,53 43,0 | 75,3 | 41,4 | 12,2
VD-414 48 275 30,27 1.4310 2744 184,35 90,65 35,9 | 74,2 | 27,2 | 6,2
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder VD-323

Ursprungsland: DE, German; Druckfeder VD-323
