Druckfeder VD-317A Edelstahl Ø 4 x 50 x 335 mm

Staffelpreise - Druckfeder VD-317A

Bestellmenge Einzelpreis [EUR]
1 13,8800 EUR
2 11,0500 EUR
3 6,5900 EUR
7 4,6100 EUR
17 2,9500 EUR
37 2,4600 EUR
75 2,3800 EUR
125 2,3800 EUR
175 2,3800 EUR
250 2,3800 EUR
350 2,3800 EUR

Druckfeder Kaufen

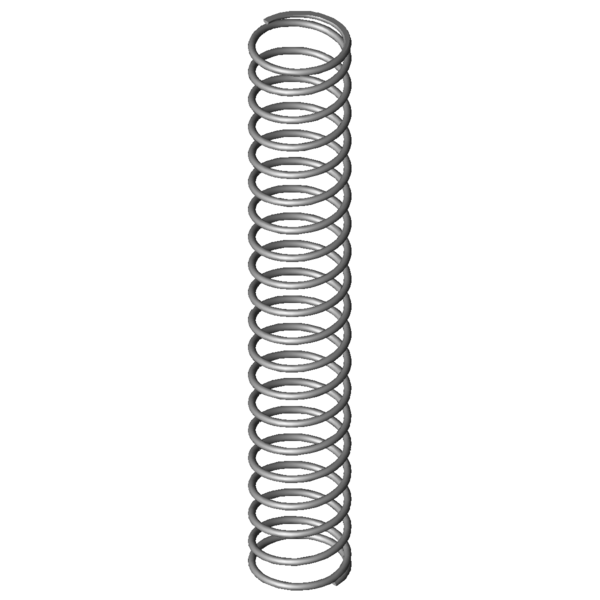

Produktbild Druckfeder VD-317A
Produktbild Druckfeder VD-317A
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-317A

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 4 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 50 mm Mittlerer Windungsdurchmesser
De 54 mm Äußerer Windungsdurchmesser
Dd 44,8 mm Dorndurchmesser
Dh 56,2 mm Hülsendurchmesser
L0 335 mm Ungespannte Länge der Feder
Lk 234,56 mm Knicklänge
Fn 221,1 N Höchstkraft der Feder
Ln 106,74 mm Kleinste Länge der Feder
sn 228,26 mm Größter Federweg bei statischer Belastung
Fndyn 209,122 N Dynamische Höchstkraft
Lndyn 119,11 mm Kleinste Länge dynamische Belastung
shdyn 133,39 mm Größter Federweg dynamische Belastung
S 17,892 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,969 N/mm Federrate
Gewicht 319,863 g Gewicht des Artikels
Fntol 17,3 N (+/-) Toleranz für statische Höchstkraft
Fndtol 17,09 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,8 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 11,91 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AH - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-317A Edelstahl Ø 4 x 50 x 335 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-317A Edelstahl Ø 4 x 50 x 335 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-317A Edelstahl Ø 4 x 50 x 335 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-317A Edelstahl Ø 4 x 50 x 335 mm

Kraft-Weg-Berechnung Druckfeder VD-317A

Anfrageformular Druckfeder VD-317A Edelstahl Ø 4 x 50 x 335 mm

Anfrageformular Druckfeder VD-317A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-317A Edelstahl Ø 4 x 50 x 335 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-317A 1.4310 4 54 335 221,1 106,74 228,26 18,5 0,969 59,8 | 78,2 | 62,3 | 38,8
D-317A EN 10270-1 4 54 335 257,424 106,74 228,26 18,5 1,128 92,9 | 100,0 | 92,9 | 85,9
D-317 EN 10270-1 4 54 335 434,441 74,72 260,28 12,5 1,669 75,8 | 100,0 | 69,3 | 58,0
Anzahl der ähnlichen Metallfedern: 3

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-263V-22 46 330 0,308 1.4310 83,832 57,45 272,55 70,4 | 89,3 | 71,8 | 50,2
VD-288J 48 273 0,613 1.4310 139,619 45,26 227,74 100,0 | 100,0 | 100,0 | 100,0
VD-288X-23 48 295 0,622 1.4310 146,281 59,91 235,09 96,7 | 95,3 | 96,2 | 98,5
VD-289B 55 307 0,695 1.4310 177,335 51,79 255,21 82,2 | 89,9 | 84,8 | 71,7
VD-289C-04 48 275 0,756 1.4310 157,505 66,62 208,38 88,9 | 95,6 | 90,1 | 81,1
VD-313D 60 319 0,862 1.4310 225,567 57,41 261,59 89,1 | 86,6 | 85,5 | 95,1
VD-317A 54 335 0,969 1.4310 221,1 106,74 228,26 59,8 | 78,2 | 62,3 | 38,8
VD-339J-12 68 325 1,121 1.4310 266,053 87,68 237,32 83,3 | 90,6 | 86,2 | 73,2
VD-313E-14 48 280 1,199 1.4310 246,896 74,14 205,86 72,1 | 91,8 | 73,5 | 51,1
VD-317 54 335 1,434 1.4310 373,139 74,72 260,28 52,7 | 78,2 | 53,7 | 26,2
VD-323A 44 340 1,556 1.4310 341,444 120,5 219,5 51,2 | 79,5 | 50,0 | 24,2
VD-323 44 340 1,892 1.4310 453,108 100,5 239,5 49,0 | 79,5 | 47,6 | 19,9
VD-349A 55 410 1,944 1.4310 504,34 150,63 259,38 64,2 | 83,7 | 66,8 | 42,2
VD-348A 55 280 2,365 1.4310 365,076 125,63 154,38 53,1 | 80,3 | 53,0 | 25,9
VD-349 55 410 2,365 1.4310 672,508 125,63 284,38 60,9 | 83,7 | 64,5 | 34,7
VD-364E-16 70 335 2,387 1.4310 558,819 100,9 234,1 60,6 | 87,0 | 60,3 | 34,4
VD-339N 50 299 2,457 1.4310 497,836 96,42 202,58 55,5 | 83,2 | 58,5 | 24,9
VD-364J 60 341 3,191 1.4310 713,745 117,33 223,67 60,6 | 87,0 | 64,5 | 30,4
VD-348 55 280 3,5 1.4310 671,563 88,13 191,88 50,1 | 80,3 | 52,5 | 17,5
VD-354A 45 300 3,798 1.4310 590,359 144,55 155,45 47,4 | 80,3 | 46,0 | 16,1
VD-373 69,3 340 4,41 1.4310 1009,725 111,04 228,96 54,2 | 80,0 | 60,8 | 22,0
VD-354 45 300 4,619 1.4310 828,488 120,63 179,37 47,1 | 80,3 | 47,8 | 13,3
Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202081; Druckfeder VD-317A

Ursprungsland: DE, German; Druckfeder VD-317A
