Druckfeder VD-364E-16 Edelstahl Ø 5,5 x 64,5 x 335 mm

Staffelpreise - Druckfeder VD-364E-16

Bestellmenge	Einzelpreis [EUR]
1	16,0400 EUR
2	12,7700 EUR
3	8,7800 EUR
7	6,9200 EUR
17	5,3000 EUR
37	4,5500 EUR
75	4,4900 EUR
125	4,4900 EUR
175	4,4900 EUR
250	4,4900 EUR
350	4,4900 EUR

Druckfeder Kaufen

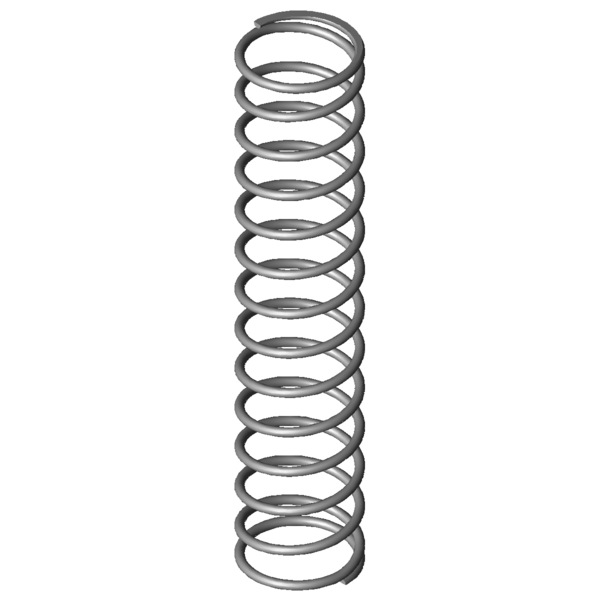

Produktbild Druckfeder VD-364E-16

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364E-16

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	64,5	mm	Mittlerer Windungsdurchmesser
De	70	mm	Äußerer Windungsdurchmesser
Dd	57,6	mm	Dorndurchmesser
Dh	71,5	mm	Hülsendurchmesser
L0	335	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	558,819	N	Höchstkraft der Feder
Ln	100,9	mm	Kleinste Länge der Feder
sn	234,1	mm	Größter Federweg bei statischer Belastung
Fndyn	532,322	N	Dynamische Höchstkraft
Lndyn	112	mm	Kleinste Länge dynamische Belastung
shdyn	73,2	mm	Größter Federweg dynamische Belastung
S	26,36	mm	Steigung der Feder
n	12,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	2,387	N/mm	Federrate
Gewicht	551,7893	g	Gewicht des Artikels
Fntol	33,08	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	32,7	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	1,2	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	10,2	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AQ	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364E-16 Edelstahl Ø 5,5 x 64,5 x 335 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364E-16 Edelstahl Ø 5,5 x 64,5 x 335 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364E-16 Edelstahl Ø 5,5 x 64,5 x 335 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364E-16 Edelstahl Ø 5,5 x 64,5 x 335 mm

Kraft-Weg-Berechnung Druckfeder VD-364E-16

Anfrageformular Druckfeder VD-364E-16 Edelstahl Ø 5,5 x 64,5 x 335 mm

Anfrageformular Druckfeder VD-364E-16

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364E-16 Edelstahl Ø 5,5 x 64,5 x 335 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-289B	55	307	0,695	1.4310	177,335	51,79	255,21	55,7 \| 76,1 \| 61,7 \| 29,1
VD-313U	70	379	0,82	1.4310	257,266	65,32	313,68	60,6 \| 87,0 \| 60,3 \| 34,4
VD-313D	60	319	0,862	1.4310	225,567	57,41	261,59	61,1 \| 82,1 \| 64,9 \| 36,1
VD-313T-01	70	312	0,917	1.4310	231,648	59,28	252,72	64,7 \| 88,6 \| 67,0 \| 38,4
VD-317A	54	335	0,969	1.4310	221,1	106,74	228,26	64,1 \| 83,3 \| 68,5 \| 40,6
VD-339H	75	380	1,078	1.4310	332,239	71,76	308,24	66,9 \| 87,8 \| 67,7 \| 45,2
VD-339J-12	68	325	1,121	1.4310	266,053	87,68	237,32	70,7 \| 92,0 \| 73,1 \| 47,0
VD-343A	68	395	1,182	1.4310	308,819	133,78	261,22	71,0 \| 91,0 \| 72,4 \| 49,5
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	68,5 \| 80,8 \| 65,3 \| 59,3
VD-317	54	335	1,434	1.4310	373,139	74,72	260,28	73,9 \| 83,3 \| 78,4 \| 60,1
VD-343	68	395	1,75	1.4310	527,292	93,63	301,37	83,4 \| 91,0 \| 86,0 \| 73,3
VD-364R-34	69	296	1,825	1.4310	275,469	145,08	150,92	76,1 \| 95,0 \| 56,9 \| 76,5
VD-339Z-03	75	273	1,876	1.4310	382,194	69,25	203,76	81,6 \| 88,6 \| 77,7 \| 78,6
VD-364R-63	77	365	2,347	1.4310	579,431	118,11	246,89	95,1 \| 91,5 \| 95,6 \| 98,3
VD-364E-16	70	335	2,387	1.4310	558,819	100,9	234,1	100,0 \| 100,0 \| 100,0 \| 100,0
VD-342	68	275	2,573	1.4310	535,526	66,87	208,13	91,7 \| 90,0 \| 92,4 \| 92,8
VD-369G	78,3	310	2,954	1.4310	576,69	114,8	195,2	86,9 \| 89,7 \| 90,1 \| 80,8
VD-373A	69,3	340	2,98	1.4310	541,454	158,29	181,71	87,4 \| 94,9 \| 87,3 \| 80,1
VD-367	86,3	355	3,167	1.4310	837,102	90,7	264,3	80,2 \| 87,6 \| 77,7 \| 75,4
VD-364J	60	341	3,191	1.4310	713,745	117,33	223,67	85,5 \| 94,7 \| 86,9 \| 74,8
VD-389J	75	405	4,311	1.4310	1104,781	148,71	256,29	70,4 \| 84,9 \| 71,0 \| 55,4
VD-373	69,3	340	4,41	1.4310	1009,725	111,04	228,96	75,2 \| 94,9 \| 76,6 \| 54,1
VD-379A	56,3	365	4,901	1.4310	897,271	181,92	183,08	68,5 \| 86,5 \| 70,2 \| 48,7
VD-379	56,3	365	5,961	1.4310	1270,695	151,82	213,18	64,7 \| 86,5 \| 67,5 \| 40,0
VD-399D	81	345	6,824	1.4310	1342,438	148,29	196,71	60,6 \| 84,1 \| 62,8 \| 35,0
VD-403	71	300	11,467	1.4310	1888,529	135,3	164,7	52,1 \| 85,6 \| 50,0 \| 20,8
VD-409	58	340	15,498	1.4310	2363,939	187,47	152,53	47,7 \| 83,4 \| 44,4 \| 15,4
VD-434	73	410	18,915	1.4310	3319,382	234,51	175,49	45,4 \| 77,5 \| 45,9 \| 12,6
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	40,6 \| 78,3 \| 33,4 \| 10,1
VD-433	73	285	27,995	1.4310	3360,996	164,94	120,06	40,4 \| 78,7 \| 34,0 \| 8,5

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-364E-16

Ursprungsland: DE, German; Druckfeder VD-364E-16
