Druckfeder VD-364J Edelstahl Ø 5,5 x 54,5 x 341 mm

Staffelpreise - Druckfeder VD-364J

Bestellmenge Einzelpreis [EUR]
1 16,0400 EUR
2 12,7700 EUR
3 8,7800 EUR
7 6,9200 EUR
17 5,3000 EUR
37 4,5500 EUR
75 4,4900 EUR
125 4,4900 EUR
175 4,4900 EUR
250 4,4900 EUR
350 4,4900 EUR

Druckfeder Kaufen

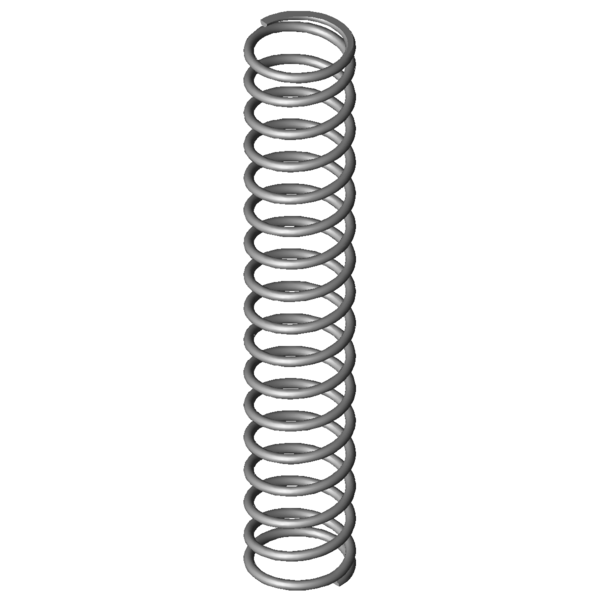

Produktbild Druckfeder VD-364J
Produktbild Druckfeder VD-364J
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364J

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 54,5 mm Mittlerer Windungsdurchmesser
De 60 mm Äußerer Windungsdurchmesser
Dd 47,5 mm Dorndurchmesser
Dh 62,2 mm Hülsendurchmesser
L0 341 mm Ungespannte Länge der Feder
Lk 218,3 mm Knicklänge
Fn 713,745 N Höchstkraft der Feder
Ln 117,33 mm Kleinste Länge der Feder
sn 223,67 mm Größter Federweg bei statischer Belastung
Fndyn 680,115 N Dynamische Höchstkraft
Lndyn 127,87 mm Kleinste Länge dynamische Belastung
shdyn 53,44 mm Größter Federweg dynamische Belastung
S 21,645 mm Steigung der Feder
n 15,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 3,191 N/mm Federrate
Gewicht 562,7042 g Gewicht des Artikels
Fntol 39,05 N (+/-) Toleranz für statische Höchstkraft
Fndtol 38,46 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 7,15 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AQ - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364J Edelstahl Ø 5,5 x 54,5 x 341 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364J Edelstahl Ø 5,5 x 54,5 x 341 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364J Edelstahl Ø 5,5 x 54,5 x 341 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364J Edelstahl Ø 5,5 x 54,5 x 341 mm

Kraft-Weg-Berechnung Druckfeder VD-364J

Anfrageformular Druckfeder VD-364J Edelstahl Ø 5,5 x 54,5 x 341 mm

Anfrageformular Druckfeder VD-364J

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364J Edelstahl Ø 5,5 x 54,5 x 341 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-364J 1.4310 5,5 60 341 713,745 117,33 223,67 15,5 3,191 100,0 | 100,0 | 100,0 | 100,0
D-364J EN 10270-1 5,5 60 341 831,004 117,33 223,67 15,5 3,715 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-339J-12 68 325 1,121 1.4310 266,053 87,68 237,32 63,1 | 88,5 | 65,8 | 35,1
VD-343A 68 395 1,182 1.4310 308,819 133,78 261,22 63,3 | 88,5 | 64,4 | 37,0
VD-317 54 335 1,434 1.4310 373,139 74,72 260,28 67,0 | 87,0 | 69,1 | 44,9
VD-323A 44 340 1,556 1.4310 341,444 120,5 219,5 67,9 | 81,9 | 73,0 | 48,7
VD-343 68 395 1,75 1.4310 527,292 93,63 301,37 72,5 | 88,5 | 74,0 | 54,8
VD-364R-34 69 296 1,825 1.4310 275,469 145,08 150,92 67,0 | 90,7 | 53,0 | 57,2
VD-323 44 340 1,892 1.4310 453,108 100,5 239,5 73,2 | 81,9 | 78,4 | 59,3
VD-349A 55 410 1,944 1.4310 504,34 150,63 259,38 76,0 | 88,6 | 78,4 | 60,9
VD-348A 55 280 2,365 1.4310 365,076 125,63 154,38 74,1 | 88,2 | 60,1 | 74,1
VD-349 55 410 2,365 1.4310 672,508 125,63 284,38 83,0 | 88,6 | 86,4 | 74,1
VD-364E-16 70 335 2,387 1.4310 558,819 100,9 234,1 85,5 | 94,7 | 86,9 | 74,8
VD-339N 50 299 2,457 1.4310 497,836 96,42 202,58 80,5 | 84,3 | 80,2 | 77,0
VD-342 68 275 2,573 1.4310 535,526 66,87 208,13 83,8 | 86,6 | 84,0 | 80,6
VD-373A 69,3 340 2,98 1.4310 541,454 158,29 181,71 87,7 | 91,2 | 78,6 | 93,4
VD-364J 60 341 3,191 1.4310 713,745 117,33 223,67 100,0 | 100,0 | 100,0 | 100,0
VD-348 55 280 3,5 1.4310 671,563 88,13 191,88 89,8 | 88,2 | 89,9 | 91,2
VD-373 69,3 340 4,41 1.4310 1009,725 111,04 228,96 82,6 | 91,2 | 84,2 | 72,4
VD-379A 56,3 365 4,901 1.4310 897,271 181,92 183,08 79,1 | 91,5 | 80,7 | 65,1
VD-379 56,3 365 5,961 1.4310 1270,695 151,82 213,18 73,6 | 91,5 | 75,7 | 53,5
VD-403 71 300 11,467 1.4310 1888,529 135,3 164,7 54,7 | 80,4 | 55,7 | 27,8
VD-409 58 340 15,498 1.4310 2363,939 187,47 152,53 52,7 | 88,4 | 49,2 | 20,6
VD-414M 63 281 23,522 1.4310 2399,593 178,98 102,02 43,6 | 79,6 | 37,7 | 13,6
VD-414M-05 57 276 30,536 1.4310 2539,701 192,83 83,17 40,7 | 79,0 | 32,6 | 10,5
VD-439 60 335 37,838 1.4310 3956,419 230,44 104,56 41,7 | 84,4 | 32,4 | 8,4
VD-438 60 230 56 1.4310 3797,5 162,19 67,81 34,8 | 74,1 | 24,6 | 5,7
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder VD-364J

Ursprungsland: DE, German; Druckfeder VD-364J
